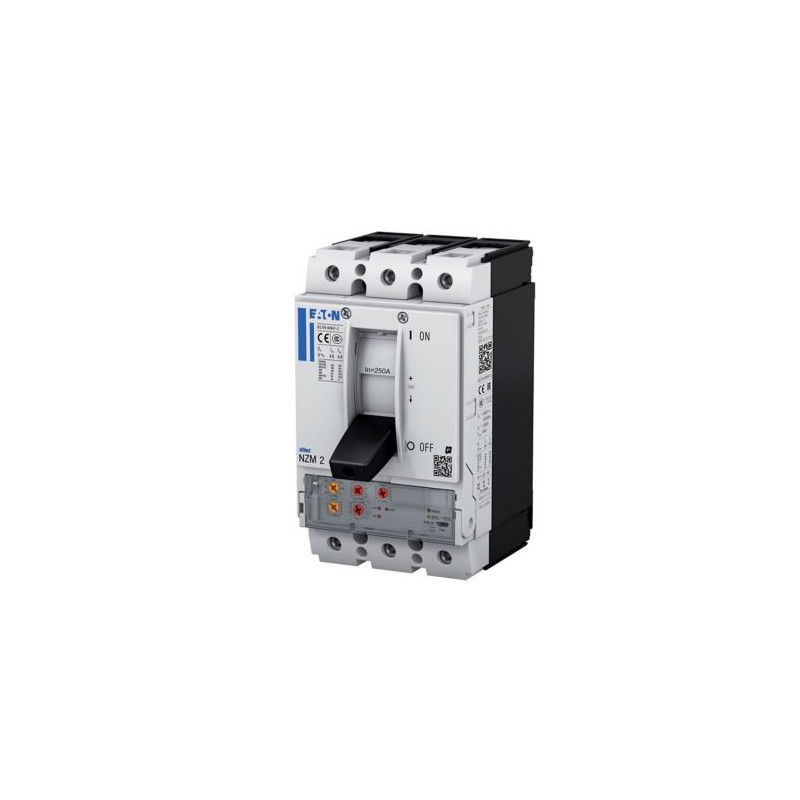

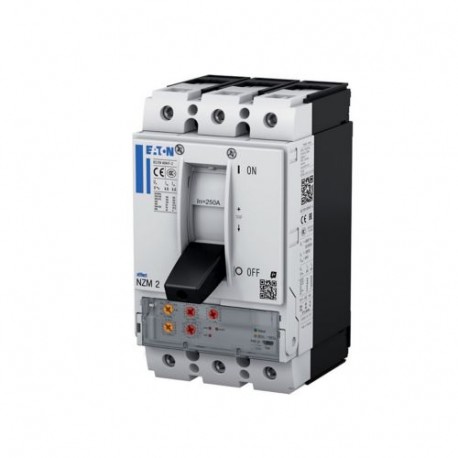

NZMH2-VX40 192017 EATON ELECTRIC NZM2 PXR20, 3p, 40A, terminale a vite Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMH2-VX40 192017 EATON ELECTRIC NZM2 PXR20, 3p, 40A, terminale a vite

NZMH2-VX40

192017

EATON-MOELLER

NZM2 PXR20, 3p, 40A, terminale a vite

Interruttore

La gamma di interruttori a circuito xEffect NZM...-VX con sistema di cottura elettronico PXR (Expert Power Release) copre i casi d'uso per una protezione a gamma completa con solo quattro dimensioni compatte ed è adatto al mercato IEC. Testare la funzione e la configurazione tramite la porta micro USB direttamente sullo switch. I gruppi di funzioni modulari rendono sempre flessibile l'assemblaggio e possono essere integrati dall'ampia gamma di accessori. A.m.s. misura del valore e della memoria termica.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

Dettagli



General specifications

Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
192017
EAN
4015081925681
Lunghezza/profondità del prodotto
184 mm
Altezza prodotto
149 mm
Larghezza prodotto
105 mm
Peso prodotto
2.437 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
Codice modello
NZMH2-VX40

Specifiche del prodotto

Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
40 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM2
Caratteristiche
Unità di protezione
Comando a motore opzionale
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Fisso
montaggio su guida a DIN opzionale
Apparecchio da incasso, tecnica a installazione fissa
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
1.32 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Grado di protezione (IP), parte frontale
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Numero di poli
A 3 poli
Capacità morsetti (conduttore in rame)
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Durata elettrica
10.000 operazioni a 400 V CA-1
7500 operazioni a 690 V CA-1
10.000 operazioni a 415 V CA-1
Funzioni
Protezione impianto, cavo, selettiva e generatore
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
40 A
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 10 ms
Corrente nominale ammissibile di breve durata (t = 0,3 s)
1.9 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
1.9 kA
Impostazione ritardo sgancio in cortocircuito - max
400 A
Impostazione ritardo sgancio in cortocircuito - min
40 A
Impostazione sganciatore per cortocircuito istantaneo - max
720 A
Impostazione sgancio in cortocircuito istantaneo - min
80 A
Capacità morsetti (cavo di comando)
0,75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
Capacità morsetti (busbar in rame)
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (2x) sul morsetto a mantello
10 mm² - 16 mm² sul morsetto a mantello
16 mm² (1x) sul morsetto a tunnel
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
10 A
Impostazione corrente ritardo corto (Isd) - min
2 A
Impostazione corrente istantanea (Ii) - max
18 A
Impostazione corrente istantanea (Ii) - min
2 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
40 A
Impostazione corrente di sovraccarico (Ir) - min
20 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
150 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
150 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
130 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
37.5 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
5 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
330 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
286 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
105 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
40 kA
Morsetti standard
Morsetto a vite
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
330 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
690 V AC

ETIM for 192017 Apparecchi elettrici a bassa tensione (EC000228)
Caratteristica Valore
corrente permanente nominale Iu (EF001389) 40 A
tensione nominale (EF003977) 690 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 150 kA
campo di corrente dell'interruttore di sovraccarico (EF002336) 20 A
intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) 2 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 2 A
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
protezione dalle dispersioni a terra integrata (EF007296) No
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
adatto per montaggio su guida a cappello (EF007250) No
montaggio su guida a DIN opzionale (EF008904)
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
con segnalatore di intervento presente (EF007006) No
con sganciatore di minima tensione integrato (EF001390) No
numero di poli (EF001391) 3
posizione del collegamento per circuito elettrico principale (EF006671) davanti
tipo di elemento di azionamento (EF006976) bilanciere
apparecchio completo con unità di sicurezza (EF008906)
azionamento a motore integrato (EF006697) No
azionamento a motore opzionale (EF007386)
grado di protezione (IP) (EF005474) IP20
