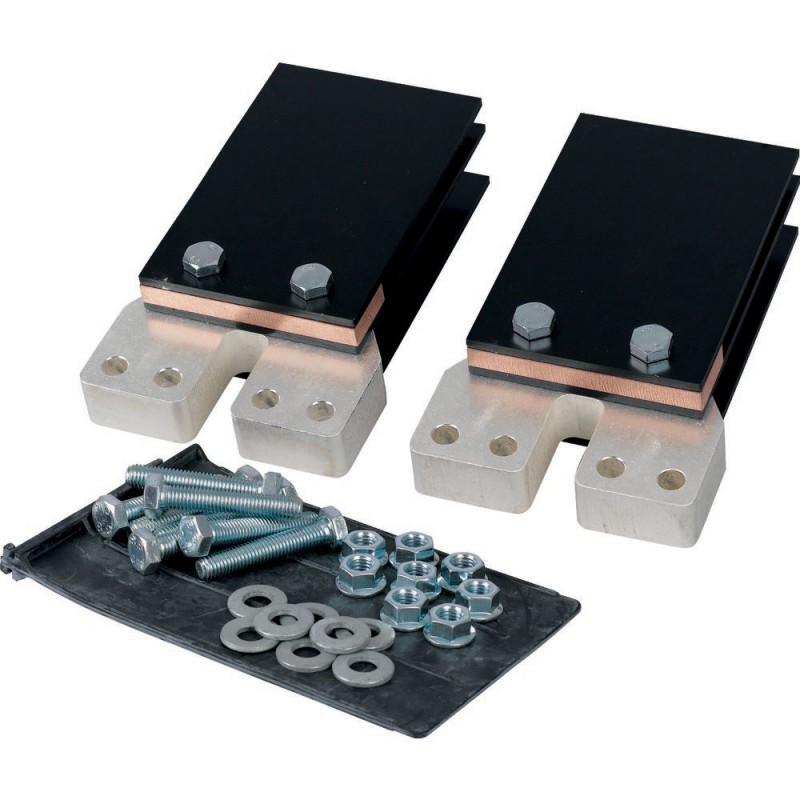

NZM4-4-XKV2P-K 152553 Y7-152553 EATON ELECTRIC Kit di montaggio ponticelli, +piastre iso, +corpo raffreddant.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-4-XKV2P-K 152553 Y7-152553 EATON ELECTRIC Kit di montaggio ponticelli, +piastre iso, +corpo raffreddant..

NZM4-4-XKV2P-K

152553

Y7-152553

EATON-MOELLER

Kit di montaggio ponticelli, +piastre iso, +corpo raffreddante, 4p/2p

Ponte terminale, con coperchio, 4P/2P

Eaton Moeller series NZM - Molded Case Circuit Breaker. Link kit, +insulating plates, +heat sink, 4p/2p

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Può essere utilizzato per: N4-4-1400-S1-DC, N4-4-1600-S1-DC

Maggiori dettagli


Apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,346.35
Prezzo unitario: $1,346.35
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM kit di collegamento
Sigla catalogo
152553
EAN
4015081492992
Lunghezza/profondità del prodotto
240 mm
Altezza prodotto
210 mm
Larghezza prodotto
100 mm
Peso prodotto
6.8 kg
Conformità
UL489B
IEC
RoHS conform
Certificazione/i
IEC 60947-3
CE marking
UL listed
UL (File No. E471671)
UL 489B
Codice modello
NZM4-4-XKV2P-K

Specifiche del prodotto

Utilizzato con
N4-4-...-S1(-S15)-PV-NA
N4-4-…-S1(-S15)-DC
Tipo
Accessorio kit circuito intermedio DC Terminale
Caratteristiche speciali
Kit ponticello con piastre isolanti, separatori di fase IP00 e dissipatori
Valore nominale intensità di corrente
1600 A (40 °C), 1500 A (65 °C)
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Carcassa
NZM4
Adatto per
Quattro poli
Tensione nominale (UL CSA 13)
Altitudine di funzionamento 1500 V DC
Grado di protezione
IP20
Numero di poli
A due poli
Modello
Altro

ETIM for 152553 Apparecchi elettrici a bassa tensione (EC002050)
Caratteristica Valore
adatto per numero di poli (EF001589) 4
versione (EF000010) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-4-XKV2P-K Y7-152553 152553 ES_152553.pdf 2 Mbytes NZM4-4-XKV2P-K Y7-152553 152553 ES_152553.pdf
