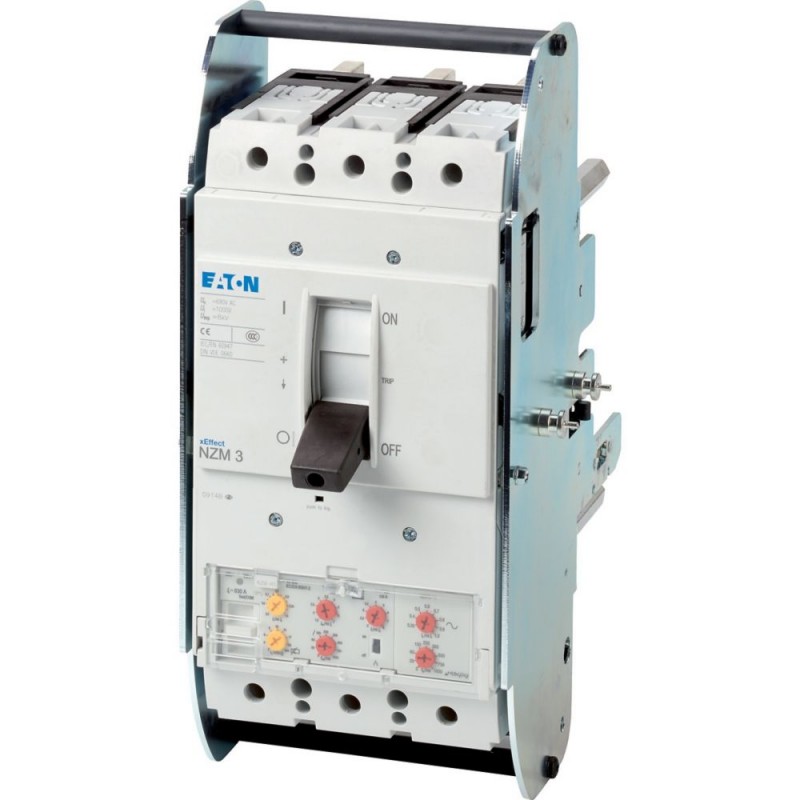

NZMS3-VE630-T-AVE 113599 Y7-113599 EATON ELECTRIC interruttore selettivo, 3P, Iu: 630A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMS3-VE630-T-AVE 113599 Y7-113599 EATON ELECTRIC interruttore selettivo, 3P, Iu: 630A

NZMS3-VE630-T-AVE

113599

Y7-113599

EATON-MOELLER

interruttore selettivo, 3P, Iu: 630A

Automatico interno NZM, 4P 630 A, protezione magnetica, rimovibile

NZMS3-VE630-T-AVE. Interruttore automatico, 3 p, 630A, selettivo+protezione E/L+estraibile.

Interruttore automatico, 3p, 630A, selettivo+E/L-protezione+rimozione.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $5,230.32
Prezzo unitario: $5,230.32
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
113599
EAN
4015081131242
Lunghezza/profondità del prodotto
346 mm
Altezza prodotto
260 mm
Larghezza prodotto
185 mm
Peso prodotto
11.279 kg
Conformità
RoHS conform
Certificazione/i
IEC
IEC/EN 60947
Codice modello
NZMS3-VE630-T-AVE

Dati tecnici - elettrici

Tensione nominale
690 V - 690 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.3 kA
Valore nominale intensità di corrente
630 A
Impostazione corrente istantanea (Ii) - min
1260 A
Impostazione corrente istantanea (Ii) - max
5040 A
Impostazione corrente di sovraccarico (Ir) - min
315 A
Impostazione corrente di sovraccarico (Ir) - max
630 A
Impostazione corrente ritardo corto (Isd) - min
945 A
Impostazione corrente ritardo corto (Isd) - max
4410 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
100 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
70 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
65 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
18 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
6 kA
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
220 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
154 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
143 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
80 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
50 kA
Tempo totale di interruzione al cortocircuito
< 10 ms
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Numero di attivazioni all’ora - max
60
Tipo di maniglia
Leva a bilanciere
Categoria d'uso
A (IEC/EN 60947-2)
Categoria di sovratensione
III
Grado di inquinamento
3
Durata elettrica
2000 operazioni a 400 V CA-3
2000 operazioni a 415 V CA-3
2000 operazioni a 415 V CA-1
5000 operazioni a 400 V CA-1
1000 operazioni a 690 V CA-3
3000 operazioni a 690 V CA-1
Direzione alimentazione in ingresso
Secondo necessità

Dati tecnici - comunicazione

Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.3 kA
Valore nominale intensità di corrente
630 A
Impostazione corrente istantanea (Ii) - min
1260 A
Impostazione corrente istantanea (Ii) - max
5040 A
Impostazione corrente di sovraccarico (Ir) - min
315 A
Impostazione corrente di sovraccarico (Ir) - max
630 A
Impostazione corrente ritardo corto (Isd) - min
945 A
Impostazione corrente ritardo corto (Isd) - max
4410 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
100 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
70 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
65 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
18 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
6 kA
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
220 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
154 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
143 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
80 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
50 kA
Tempo totale di interruzione al cortocircuito
< 10 ms
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Numero di attivazioni all’ora - max
60
Tipo di maniglia
Leva a bilanciere
Categoria d'uso
A (IEC/EN 60947-2)
Categoria di sovratensione
III
Grado di inquinamento
3
Durata elettrica
2000 operazioni a 400 V CA-3
2000 operazioni a 415 V CA-3
2000 operazioni a 415 V CA-1
5000 operazioni a 400 V CA-1
1000 operazioni a 690 V CA-3
3000 operazioni a 690 V CA-1
Direzione alimentazione in ingresso
Secondo necessità

Dati tecnici - meccanici

Metodo di montaggio
Estraibile
apparecchio da incasso, tecnica a innesto
Grado di protezione
IP20
IP20 (grado di protezione base), nell'area dei comandi di funzionamento)
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo VDE 0106 parte 100
Resistenza agli urti
20 g (semionda 20 ms)
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Posizione del collegamento per il circuito di corrente principale
dietro
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Durata meccanica
15000 operazioni

ETIM for 113599 Apparecchi elettrici a bassa tensione (EC000228)
Caratteristica Valore
corrente permanente nominale Iu (EF001389) 630 A
tensione nominale (EF003977) 690 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 70 kA
campo di corrente dell'interruttore di sovraccarico (EF002336) 315 A
intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) 945 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 1260 A
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a innesto
protezione dalle dispersioni a terra integrata (EF007296) Sì
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
adatto per montaggio su guida a cappello (EF007250) No
montaggio su guida a DIN opzionale (EF008904) No
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
con segnalatore di intervento presente (EF007006) No
con sganciatore di minima tensione integrato (EF001390) No
numero di poli (EF001391) 3
posizione del collegamento per circuito elettrico principale (EF006671) dietro
tipo di elemento di azionamento (EF006976) bilanciere
apparecchio completo con unità di sicurezza (EF008906) Sì
azionamento a motore integrato (EF006697) No
azionamento a motore opzionale (EF007386) Sì
grado di protezione (IP) (EF005474) IP20
