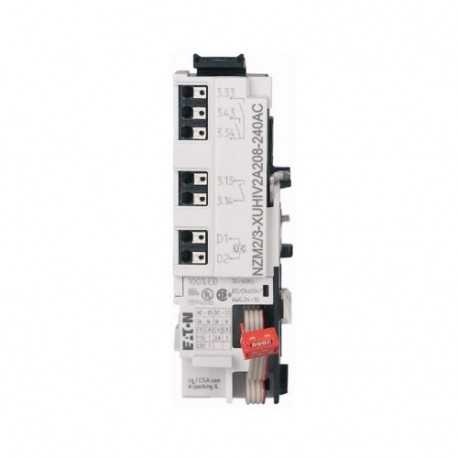

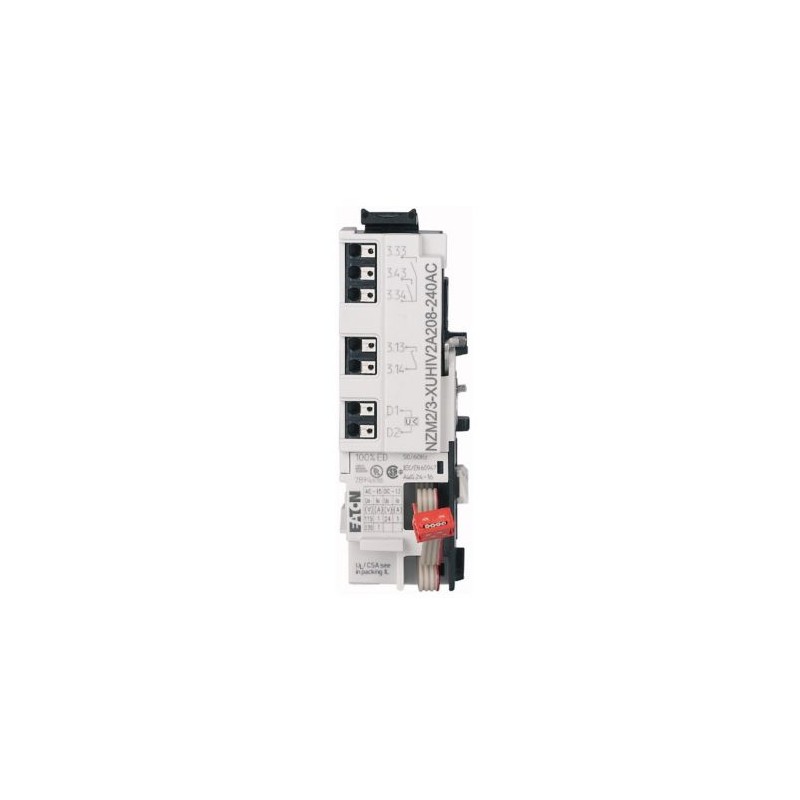

NZM2/3-XUHIV2A208-240AC 189735 Y7-189735 EATON ELECTRIC trigger di minima tensione per NZM2/3, relè configur.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2/3-XUHIV2A208-240AC 189735 Y7-189735 EATON ELECTRIC trigger di minima tensione per NZM2/3, relè configur..

NZM2/3-XUHIV2A208-240AC

189735

Y7-189735

EATON-MOELLER

trigger di minima tensione per NZM2/3, relè configurabili, 2NO, 1

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release for NZM2/3, configurable relays, 2NO, 1 early-make auxiliary contact, 1NO, 208-240AC, Push-in terminals

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: La sottotensione viene rilasciata con un contatto di produzione iniziale e due relè. Per circuiti di interblocco e di riduzione del carico, nonché per la fabbricazione precoce di sganciatori di minima tensione in applicazioni di interruttori principali. Spegnimento non ritardato dell'interruttore automatico NZM quando la tensione di controllo scende al di sotto del 35 - 70% Us. Per l'uso con dispositivi di arresto di emergenza in combinazione con pulsanti di arresto di emergenza. Per la segnalazione di comandi o diversi stati di commutazione. Due relè per unità. Il trigger può essere configurato sulla centralina. Configurazione tramite display di comunicazione o interruttore automatico o connessione USB frontale e Eaton Power Xpert Protection Manager. Quando lo sganciatore di minima tensione è disattivato, si evita in modo affidabile il contatto accidentale con i contatti principali dei tentativi di collegamento dell'interruttore. Collegamento anticipato dei contatti ausiliari on e off (funzionamento manuale): circa 20 ms (NZM2/3) e 90 ms (NZM4). Adatto solo per l'uso in combinazione con interruttori automatici con sganciatori elettronici. Non può essere utilizzato in combinazione con l'operatore remoto NZM...-XR... I moduli relè di sganciatore di minima tensione non possono essere installati contemporaneamente con il contatto di apertura anticipata NZM...-XHIV, o con lo sganciatore di minima tensione NZM...-XU..., o con lo sganciatore di bypass NZM...-XA... Bobina relè azionata da sganciatore. Contatto relè per cablaggio di controllo. Controllare il cablaggio ai terminali push-in. Non può essere utilizzato con il grilletto elettronico PXR10 NZM-AE.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > breaker per basse tensioni

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $190.62
Prezzo unitario: $190.62
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
189735
EAN
4015081877300
Product Length/Depth
115 mm
Product Height
65 mm
Product Width
75 mm
Product Weight
0.08 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
CE marking
CSA (File No. 22086)
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
UL489
IEC60947
CSA (Class No. 1437-01)
UL (File No. E140305)
UL listed
CSA certified
Model Code
NZM2/3-XUHIV2A208-240AC

Specifiche del prodotto

Used with
PXR20(25) NZM2(-4)-..X…
PXR20(25) NZM3(-4)-..X…
Type
AccessoryUndervoltage releaseUndervoltage release with early-make auxiliary contact and two relays
Special features
For interlock circuits, load-shedding circuits, make-before-break interruption of shunt trip for primary breaker useInstantaneous shut-off NZM breaker at control voltage below 35-70% UsFor emergency-stop devices with an emergency-stop buttonFor breaker's signalizing commands/different states2 relays/unitTrip unit config of activation criteriaConfig by communication/breaker display/front USB port/Eaton Power Xpert Protection ManagerSwitched off under-voltage trip: accidental contact with breaker’s primary contacts is prevented when switched onAuxiliary contact make-before-break activation when manual switching on and off: ~20 ms(NZM2/3)/90 ms(NZM4)For use with electronic trip breakers except NZM...-XR...Under-voltage trip relay modules incompatbile with NZM...-XHIV, NZM...-XU..., NZM...-XA.Trip unit controlled relay coilPush-in clamp relay contacts for control wiring.Relays use for controlling remote operator at Us=208-204 V ACIncompatible with PXR10 NZM-AX
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Fitted with:
Early-make auxiliary contact and 2 relays
Frame
NZM2/3
Pollution degree
2
Minimum command time - max
15 ms
Minimum command time - min
10 ms
Number of contacts (normally open contacts)
3
Number of relays
2
Reaction time
19 ms
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Voltage tolerance - max
1.1
Voltage tolerance - min
.85
Rated control supply voltage (Us) at AC, 50 Hz - max
240 V
Rated control supply voltage (Us) at AC, 50 Hz - min
208 V
Rated control supply voltage (Us) at AC, 60 Hz - max
240 V
Rated control supply voltage (Us) at AC, 60 Hz - min
208 V
Rated insulation voltage (Ui)
250 V
Strip length
8 mm (relay contact connection)
Switching capacity (reference value) - min
0.1 mA / 0.1 VDC
Rated impulse withstand voltage (Uimp)
4 kV AC
Suitable for
Off-load switch
Motor safety switch
Connection type
With push in terminal
Voltage type
AC
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Overvoltage category
II
Rated operational current
1 A (110 V AC-1, relay contacts)
1 A (230 V AC-1, relay contacts)
1 A (24 V DC-1, relay contacts)
1 A (24 V AC-1, relay contacts)
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Rated control supply voltage (Us) at DC - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Number of contacts (normally closed contacts)
0
Number of contacts (change-over contacts)
0
Undelayed short-circuit release - min
0 A
Undelayed short-circuit release - max
0 A
Terminal capacity (stranded cable)
0.25 mm² - 1.5 mm² (1x) for undervoltage release
0.25 mm² - 0.75 mm² (1x) for undervoltage release
24 - 16 AWG (1x) for undervoltage release
0.25 mm² - 1.5 mm² (1x) at shunt release
0.25 mm² - 1.5 mm² (1x) for undervoltage release with insulated end sleeve in accordance with DIN46224 / 4
24 - 16 AWG (1x) at shunt release
0.25 mm² - 0.75 mm² (1x) for undervoltage release with uninsulated end sleeve in accordance with DIN46228 / 1
Terminal capacity (solid cable)
0.2 mm² - 1.5 mm² (1x) for undervoltage release
0.2 mm² - 1.5 mm² (1x) at shunt release
Rated control voltage (relay contacts)
24 V AC
208 V AC
240 V AC
24 V DC

ETIM for 189735 Apparecchi elettrici a bassa tensione (EC001022)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 208 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 208 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
tipo di tensione per l'azionamento (EF008242) AC
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di chiusura (EF008256) 3
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
ritardato (EF001541) No
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) Sì
adatto per relè di sovraccarico (EF001545) No
