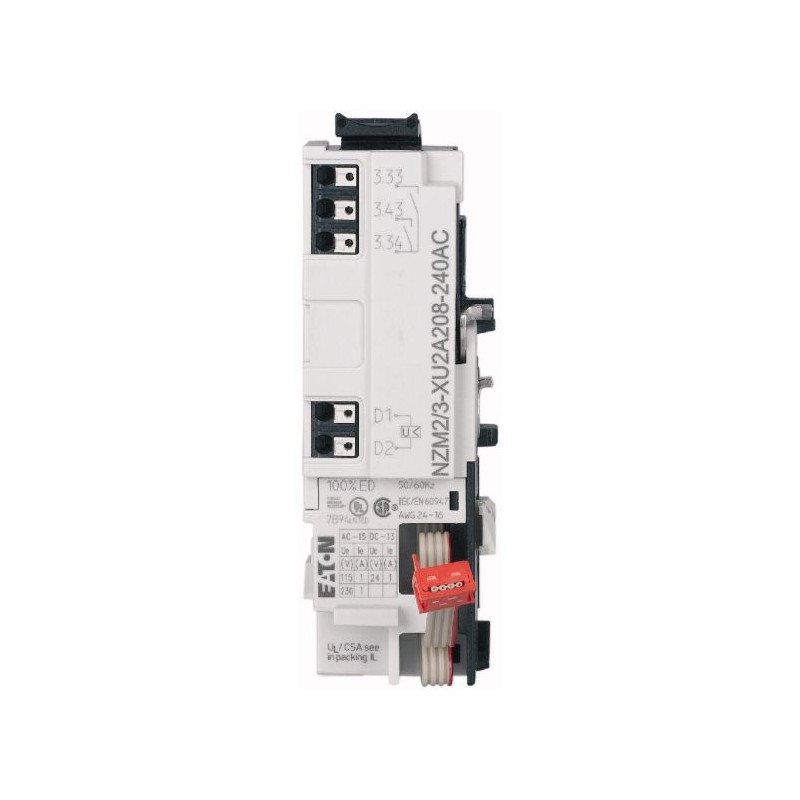

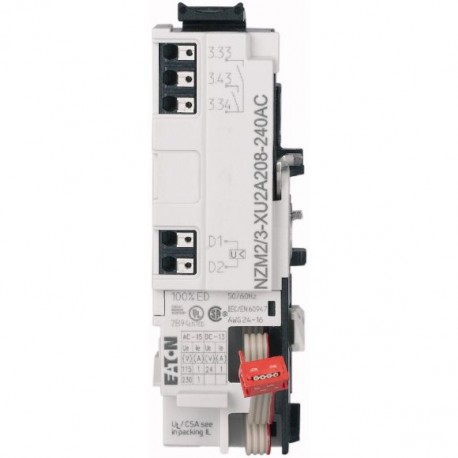

NZM2/3-XU2A24AC 189724 Y7-189724 EATON ELECTRIC trigger di minima tensione per NZM2/3, relè configurabili, 2.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2/3-XU2A24AC 189724 Y7-189724 EATON ELECTRIC trigger di minima tensione per NZM2/3, relè configurabili, 2..

NZM2/3-XU2A24AC

189724

Y7-189724

EATON-MOELLER

trigger di minima tensione per NZM2/3, relè configurabili, 2NO, 24AC,

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release for NZM2/3, configurable relays, 2NO, 24AC, Push-in terminals

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Sganciatori di minima tensione con due relè. Spegnimento non ritardato dell'interruttore automatico NZM quando la tensione di controllo scende al di sotto del 35 - 70% Us. Da utilizzare con dispositivi di arresto di emergenza in combinazione con pulsanti di arresto di emergenza. Per la segnalazione di comandi o diversi stati di commutazione. Due relè per unità. Il trigger può essere configurato sulla centralina. Configurazione tramite display di comunicazione o interruttore automatico o connessione USB frontale e Eaton Power Xpert Protection Manager. Quando lo sganciatore di minima tensione è disattivato, si evita in modo affidabile il contatto accidentale con i contatti principali dei tentativi di collegamento dell'interruttore. Adatto solo per l'uso in combinazione con interruttori automatici con sganciatori elettronici. I moduli relè di sganciatore di minima tensione non possono essere installati contemporaneamente con il contatto di apertura anticipata NZM...-XHIV, o con lo sganciatore di minima tensione NZM...-XU..., o con lo sganciatore di bypass NZM...-XA... Bobina relè azionata da sganciatore. Contatto relè per cablaggio di controllo. Controllare il cablaggio ai terminali push-in. Non può essere utilizzato con il grilletto elettronico PXR10 NZM-AE.
