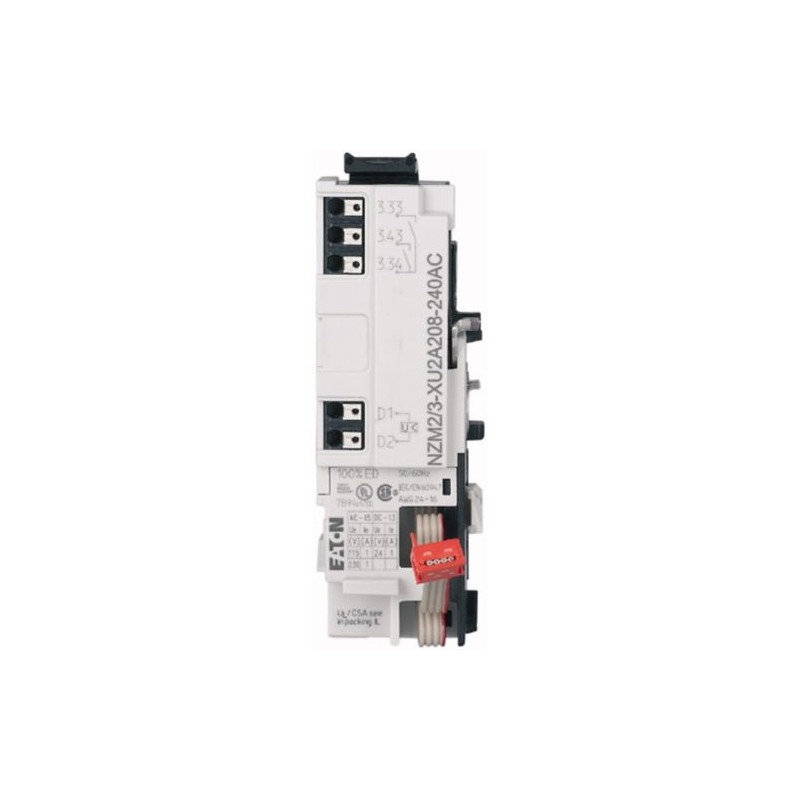

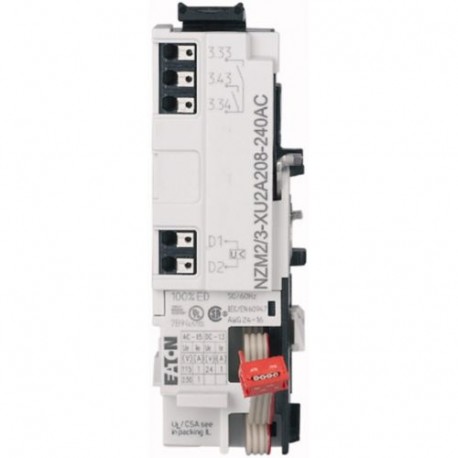

NZM2/3-XU2A208-240AC 189727 Y7-189727 EATON ELECTRIC trigger di minima tensione per NZM2/3, relè configurabi.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2/3-XU2A208-240AC 189727 Y7-189727 EATON ELECTRIC trigger di minima tensione per NZM2/3, relè configurabi..

NZM2/3-XU2A208-240AC

189727

Y7-189727

EATON-MOELLER

trigger di minima tensione per NZM2/3, relè configurabili, 2NO,

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release for NZM2/3, configurable relays, 2NO, 208-240AC, Push-in terminals

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Sganciatori di minima tensione con due relè. Spegnimento non ritardato dell'interruttore automatico NZM quando la tensione di controllo scende al di sotto del 35 - 70% Us. Da utilizzare con dispositivi di arresto di emergenza in combinazione con pulsanti di arresto di emergenza. Per la segnalazione di comandi o diversi stati di commutazione. Due relè per unità. Il trigger può essere configurato sulla centralina. Configurazione tramite display di comunicazione o interruttore automatico o connessione USB frontale e Eaton Power Xpert Protection Manager. Quando lo sganciatore di minima tensione è disattivato, si evita in modo affidabile il contatto accidentale con i contatti principali dei tentativi di collegamento dell'interruttore. Adatto solo per l'uso in combinazione con interruttori automatici con sganciatori elettronici. I moduli relè di sganciatore di minima tensione non possono essere installati contemporaneamente con il contatto di apertura anticipata NZM...-XHIV, o con lo sganciatore di minima tensione NZM...-XU..., o con lo sganciatore di bypass NZM...-XA... Bobina relè azionata da sganciatore. Contatto relè per cablaggio di controllo. Controllare il cablaggio ai terminali push-in. Non può essere utilizzato con il grilletto elettronico PXR10 NZM-AE.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > breaker per basse tensioni

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $188.29
Prezzo unitario: $188.29
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
189727
EAN
4015081877225
Product Length/Depth
115 mm
Product Height
65 mm
Product Width
75 mm
Product Weight
0.08 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
CSA (Class No. 1437-01)
IEC60947
UL489
UL (File No. E140305)
CSA (File No. 22086)
UL listed
UL (Category Control Number DIHS)
CSA certified
CE marking
CSA-C22.2 No. 5-09
Model Code
NZM2/3-XU2A208-240AC

Dati tecnici - elettrici

Voltage type
AC
Rated insulation voltage (Ui)
250 V
Rated impulse withstand voltage (Uimp)
4 kV AC
Rated control voltage (relay contacts)
240 V AC
24 V AC
24 V DC
208 V AC
Rated control supply voltage (Us) at AC, 50 Hz - min
208 V
Rated control supply voltage (Us) at AC, 50 Hz - max
240 V
Rated control supply voltage (Us) at AC, 60 Hz - min
208 V
Rated control supply voltage (Us) at AC, 60 Hz - max
240 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Rated operational current
1 A (110 V AC-1, relay contacts)
1 A (230 V AC-1, relay contacts)
1 A (24 V AC-1, relay contacts)
1 A (24 V DC-1, relay contacts)
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Switching capacity (reference value) - min
0.1 mA / 0.1 VDC
Reaction time
19 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Spring clamp connection
Overvoltage category
II
Pollution degree
2

Dati tecnici - comunicazione

Rated impulse withstand voltage (Uimp)
4 kV AC
Rated control voltage (relay contacts)
240 V AC
24 V AC
24 V DC
208 V AC
Rated control supply voltage (Us) at AC, 50 Hz - min
208 V
Rated control supply voltage (Us) at AC, 50 Hz - max
240 V
Rated control supply voltage (Us) at AC, 60 Hz - min
208 V
Rated control supply voltage (Us) at AC, 60 Hz - max
240 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Rated operational current
1 A (110 V AC-1, relay contacts)
1 A (230 V AC-1, relay contacts)
1 A (24 V AC-1, relay contacts)
1 A (24 V DC-1, relay contacts)
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Switching capacity (reference value) - min
0.1 mA / 0.1 VDC
Reaction time
19 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Spring clamp connection
Overvoltage category
II
Pollution degree
2

Dati tecnici - meccanici

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
2
Number of relays
2
Connection type
With push in terminal
Strip length
8 mm (relay contact connection)

ETIM for 189727 Apparecchi elettrici a bassa tensione (EC001022)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 208 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 208 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
tipo di tensione per l'azionamento (EF008242) AC
tipo di collegamento elettrico (EF003961) raccordo a molla
numero di contatti di chiusura (EF008256) 2
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
ritardato (EF001541) No
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) Sì
adatto per relè di sovraccarico (EF001545) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2/3-XU2A208-240AC Y7-189727 189727 FR_259501.pdf 3 Mbytes NZM2/3-XU2A208-240AC Y7-189727 189727 FR_259501.pdf
