Visualizza ingrandito

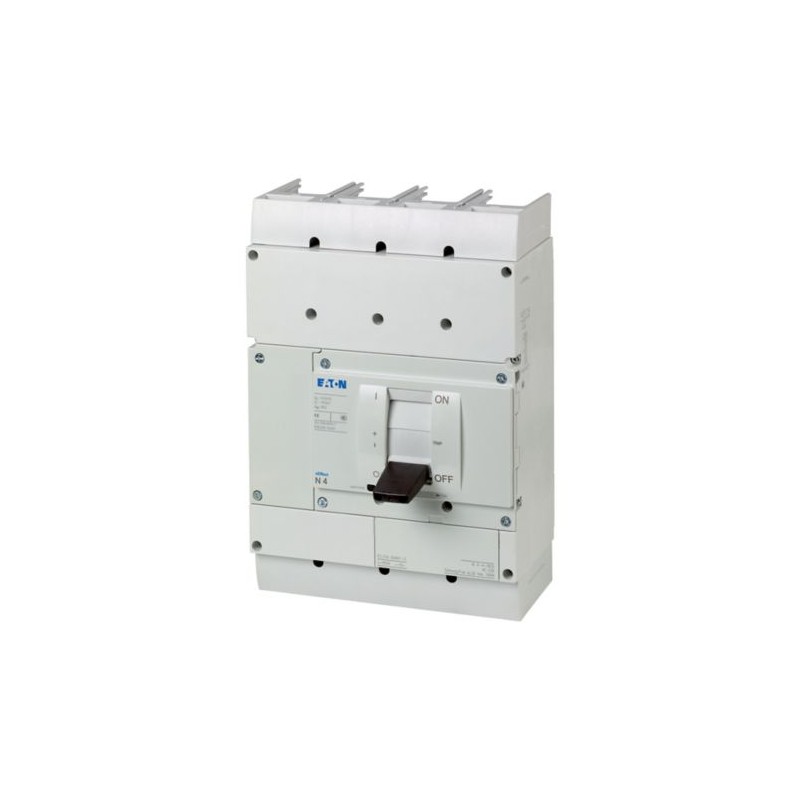

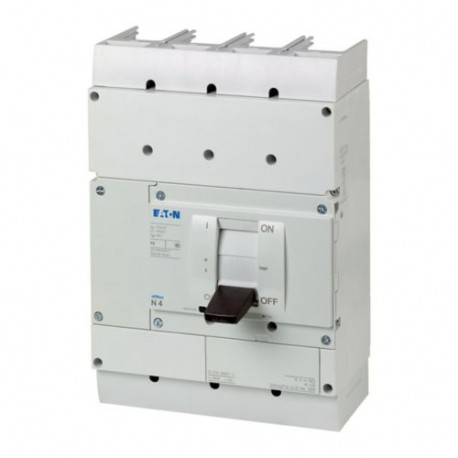

N4-4-1400-S15-DC 166416 Y7-166416 EATON ELECTRIC Interruttore-sezionatore N, 4P 1400A, 1500VDC
N4-4-1400-S15-DC
166416
Y7-166416
EATON-MOELLER
Interruttore-sezionatore N, 4P 1400A, 1500VDC
Sezionatore tipo N, 4P 1400A, 1500VDC
Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p 1400A 1500VDC
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM sezionatore
Sigla catalogo
166416
EAN
4015081629244
Lunghezza/profondità del prodotto
401 mm
Altezza prodotto
207 mm
Larghezza prodotto
280 mm
Peso prodotto
22 kg
Conformità
RoHS conform
Certificazione/i
IEC
Codice modello
N4-4-1400-S15-DC
Specifiche del prodotto
Tipo
Sezionatore DC Sezionatore
Caratteristiche speciali
EC/EN 60947-3 CCC Cina Cert. Obblig. Caratt. dell’interr. princ. che includono comando positivo conforme a IEC/EN 60204 e VDE 0113. Caratt. isolanti conformi a IEC/EN 60947-3 e VDE 0660. I sez. N possono, inoltre, essere combinati con sganc. a lancio di corr. e contatti ausiliari NZM...-XU, NZM...-XA e con il comando a dist. NZM...-XR... Per commut. in DC, tutti i 4 cont. devono essere collegati in serie. Consult. le inform. sugli acc. del kit del pontic. Fornito di serie: Morsetto a mantello per colleg. a bullone opz. Quando si lavora con sistemi non collegati a terra (ad es. sistemi IT), l’install. deve garantire che un doppio guasto a terra sia impossibile. L’interr. non è compat. con dispositivi rimovibili/estraibili e/o con il colleg. sul lato post. Durata, meccanica: di cui max 50% apertura per shunt/sganciatore di min. tensione Corr. nom. = corr. nom. ininterr.: 1400 A I valori per la corrente nominale ininterrotta a 65 °C includono i ponticelli.
Applicazione
Aree aperte Edifici di servizio
Valore nominale intensità di corrente
1400 A
Tensione nominale
1500 V - 1500 V
Tipo di telaio dell'interruttore automatico di potenza
N4
Caratteristiche
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
Esecuzione come dispositivo di arresto d’emergenza
Comando a motore opzionale
Funzionamento a distanza con sganciatori a lancio di corrente/comando a distanza
esecuzione come interruttore di manutenzione/riparazione
Esecuzione come dispositivo di arresto d’emergenza
Comando a motore opzionale
Funzionamento a distanza con sganciatori a lancio di corrente/comando a distanza
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
apparecchio da incasso, tecnica a installazione fissa
Fisso
Montaggio intermedio
Installazione del quadro di distribuzione
Messa a terra
Fisso
Montaggio intermedio
Installazione del quadro di distribuzione
Messa a terra
Dissipazione apparecchiature, dipendente da corrente
290 W
Categoria d'uso
DC-22 A
Corrente nominale ammissibile di breve durata (lcw)
34 kA
Grado di protezione
IP20
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Corrente nominale (Iu) a 40°C con ponticelli sui morsetti
1400 A
Corrente nominale (Iu) a 65°C con ponticelli sui morsetti
1400 A
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Tensione nominale di isolamento (Ui)
1500 V
Potenza nominale di esercizio in AC-23, 400 V
0 kW
Potenza nominale di esercizio in AC-3, 400 V
0 kW
Posizioni interruttore
I, +, 0
Durata meccanica
10000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
1400 A (DC 22-A)
Grado di protezione (IP), parte frontale
IP20
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
Min. 10 segmenti di 50 mm x 1 mm (2x) sul collegamento lato posteriore (perforato)
Max. 10 segmenti di 50 mm x 1 mm (2x) sul collegamento posteriore (perforato)
Min. 6 segmenti da 16 mm x 0,8 mm su morsetto conduttore piatto
10 segmenti di 50 mm x 1 mm (2x) at 1-foro piastro modulo
Max. 10 segmenti da 32 mm x 1 mm (2x) su morsetto conduttore piatto
10 segmenti di 80 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Max. 10 segmenti di 50 mm x 1 mm (2x) sul collegamento posteriore (perforato)
Min. 6 segmenti da 16 mm x 0,8 mm su morsetto conduttore piatto
10 segmenti di 50 mm x 1 mm (2x) at 1-foro piastro modulo
Max. 10 segmenti da 32 mm x 1 mm (2x) su morsetto conduttore piatto
10 segmenti di 80 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Colore maniglia Multiriga
Nero
Funzioni
bloccabile
Applicazioni fotovoltaiche
sganciatore di tensione opzionale
Sezionatore di potenza/Interruttore generale
Applicazioni fotovoltaiche
sganciatore di tensione opzionale
Sezionatore di potenza/Interruttore generale
Numero di interruttori
1
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Tensione nominale di esercizio (Ue), AC - max
0 V
Corrente nominale di esercizio per dissipazione specifica (In)
1400 A
Corrente permanente nominale in AC-21, 400 V
0 A
Corrente permanente nominale in AC-23, 400 V
0 A
Corrente nominale di tenuta di breve durata (t = 0,1 s)
34 kA
Potenza di commutazione a 400 V
0 kW
Tipo di maniglia
Leva a bilanciere
Numero di attivazioni all’ora - max
60
Morsetti standard
Morsetto a vite
Capacità morsetti (busbar in rame)
Max. 50 mm x 10 mm (2x) sulla piastra del modulo 1-foro a lato posteriore
Massimo 80 mm x 10 mm (2x) diretto al colleg. lato posteriore dell'interruttore
Min. 25 mm x 5 mm sulla piastra del modulo 1 foro a lato posteriore
Min. 60 mm x 10 mm sulla prolunga in larghezza lato posteriore
Max. 10 mm x 80 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 25 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
50 mm x 10 mm (2x) sulla piastra del modulo 2 fori lato posteriore
Max. 50 mm x 10 mm (2x) diretto al colleg. lato posteriore dell'interruttore
M10 sul collegamento a vite lato posteriore
Massimo 80 mm x 10 mm (2x) diretto al colleg. lato posteriore dell'interruttore
Min. 25 mm x 5 mm sulla piastra del modulo 1 foro a lato posteriore
Min. 60 mm x 10 mm sulla prolunga in larghezza lato posteriore
Max. 10 mm x 80 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 25 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
50 mm x 10 mm (2x) sulla piastra del modulo 2 fori lato posteriore
Max. 50 mm x 10 mm (2x) diretto al colleg. lato posteriore dell'interruttore
M10 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
300 mm² (4x) sulla prolunga in larghezza lato posteriore
120 mm² - 300 mm² (1x) sulla flangia del modulo a 1 foro lato posteriore
95 mm² - 300 mm² (2x) sulla piastra del modulo a 1 foro lato posteriore
35 mm² - 185 mm² (4x) sulla piastra del modulo a 2 fori sul lato posteriore
50 mm² - 240 mm² (4x) sul morsetto a tunnel a 4 fori
95 mm² - 240 mm² (6x) sulla prolunga in larghezza lato posteriore
95 mm² - 185 mm² (2x) sulla piastra del modulo a 2 fori lato posteriore
120 mm² - 300 mm² (1x) sulla flangia del modulo a 1 foro lato posteriore
95 mm² - 300 mm² (2x) sulla piastra del modulo a 1 foro lato posteriore
35 mm² - 185 mm² (4x) sulla piastra del modulo a 2 fori sul lato posteriore
50 mm² - 240 mm² (4x) sul morsetto a tunnel a 4 fori
95 mm² - 240 mm² (6x) sulla prolunga in larghezza lato posteriore
95 mm² - 185 mm² (2x) sulla piastra del modulo a 2 fori lato posteriore
Capacità morsetti (conduttore/cavo a treccia in rame)
50 mm² - 185 mm² (4x) diretto al collegamento posteriore dell'interruttore
120 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
120 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in alluminio)
50 mm² - 240 mm² (4x) sul morsetto a tunnel a 4 fori
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| N4-4-1400-S15-DC Y7-166416 166416 IT_166416.pdf | 123 Kbytes |
|
