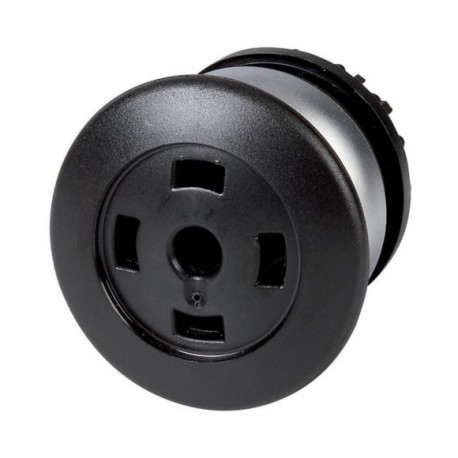

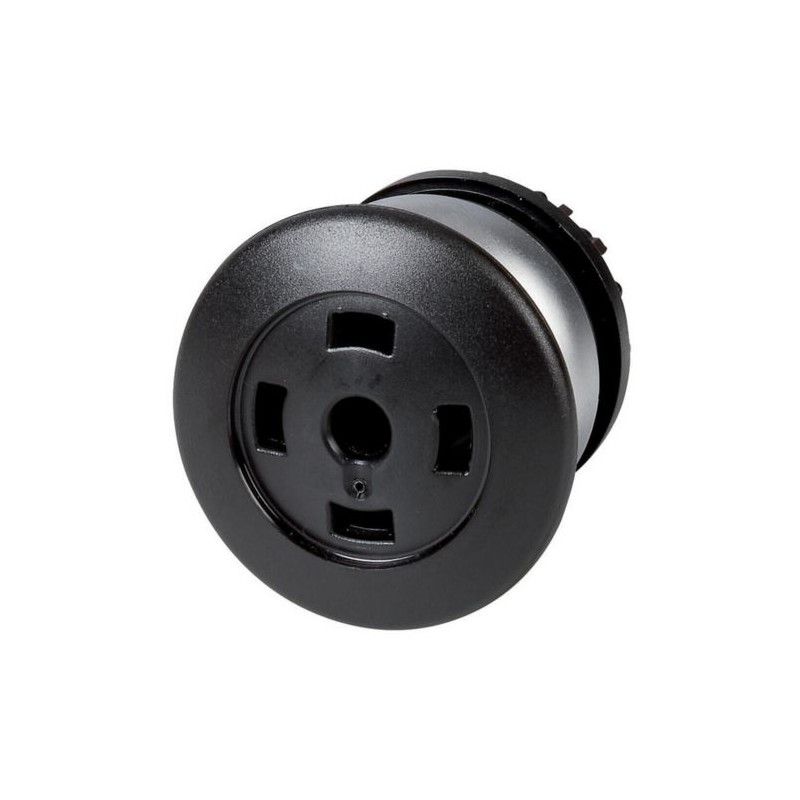

M22-DP-S-X 216728 Y7-216728 EATON ELECTRIC Pulsante a fungo, nero, senza targhetta, ad impulso Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-DP-S-X 216728 Y7-216728 EATON ELECTRIC Pulsante a fungo, nero, senza targhetta, ad impulso

M22-DP-S-X

216728

Y7-216728

EATON-MOELLER

5

Pulsante a fungo, nero, senza targhetta, ad impulso

Pulsante a fungo 22 mm Ritorno Nero Senza Anello Piastra Indicatore

Eaton Moeller® series M22 Mushroom actuator, RMQ-Titan, Mushroom, momentary, Mushroom black, Without button plate, Bezel: titanium

Attuatore a fungo, Gamma prodotti: RMQ-Titan, Unità singola, Design: Seeta, momentaneo, Colore set-top: nero, Piastra pulsante: Senza piastra pulsante, Grado di protezione: IP66, IP67, IP69K, Ghiera: titanio, Connessione SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontale: 22 x 22, Funzione: momentanea, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > telaio per pulsante a fungo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $52.26
Prezzo unitario: $10.45
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M22 Pulsante a fungo
Sigla catalogo
216728
EAN
4015082167288
Lunghezza/profondità del prodotto
37 mm
Altezza prodotto
43 mm
Larghezza prodotto
37 mm
Peso prodotto
0.016 kg
Certificazione/i
IEC/EN 60947-5
UL 508
CSA-C22.2 No. 14-05
UL Category Control No.: NKCR
UL File No.: E29184
CSA File No.: 012528
CE
UL
VDE 0660
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
CSA
IEC/EN 60947
DNV
GL
LR
Codice modello
M22-DP-S-X

Features & Functions

Colore ghiera frontale
titanio
Materiale ghiera frontale
Termoplastico
Colore
Nero
Progettazione
A fungo
Comando tradizionale
Dotato di:
anello frontale
Metodo di sblocco
Nessuno

General

Grado di protezione
IP67/IP69K
NEMA 4X, 13
Durata meccanica
5.000.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
3600 operazioni/h
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni anteriori: 22 x 22 mm
Tipo
Pulsante a fungo

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Communication

Collegamento con SmartWire-DT
Sì
Con collegamenti SWD-RMQ

Actuator

Forza di attivazione
5 N
Colore attuatore
Nero
Funzione attuatore
tattile
instabile

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 216728 Apparecchi elettrici a bassa tensione (EC001038)
Caratteristica Valore
colore del pulsante (EF000190) nero
tipo di lente (EF006253) tondo
diametro della calotta (EF001423) 36.5 mm
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 4X, 13
forma del pulsante (EF001546) piatto
adatto per illuminazione (EF001142) No
con illuminazione (EF003829) No
tensione di alimentazione della lampada (EF006522) 0 V
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) Sì
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) cromo
adatto per arresto d'emergenza (EF001433) No
tipo di sblocco (EF001403) senza

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DP-S-X Y7-216728 216728 EN_289241.pdf 3 Mbytes M22-DP-S-X Y7-216728 216728 EN_289241.pdf
