> EATON - MOELLER>Ausili di controllo e segnalazione >M22S-DRP-S-X 216761 Y7-216761 ELECTRIC Pulsante a fungo, nero, senza targhetta, permanente
ANUNCIAR
Prodotto precedente Prodotto successivo

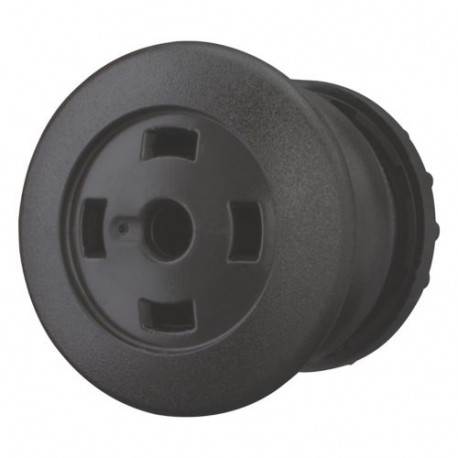

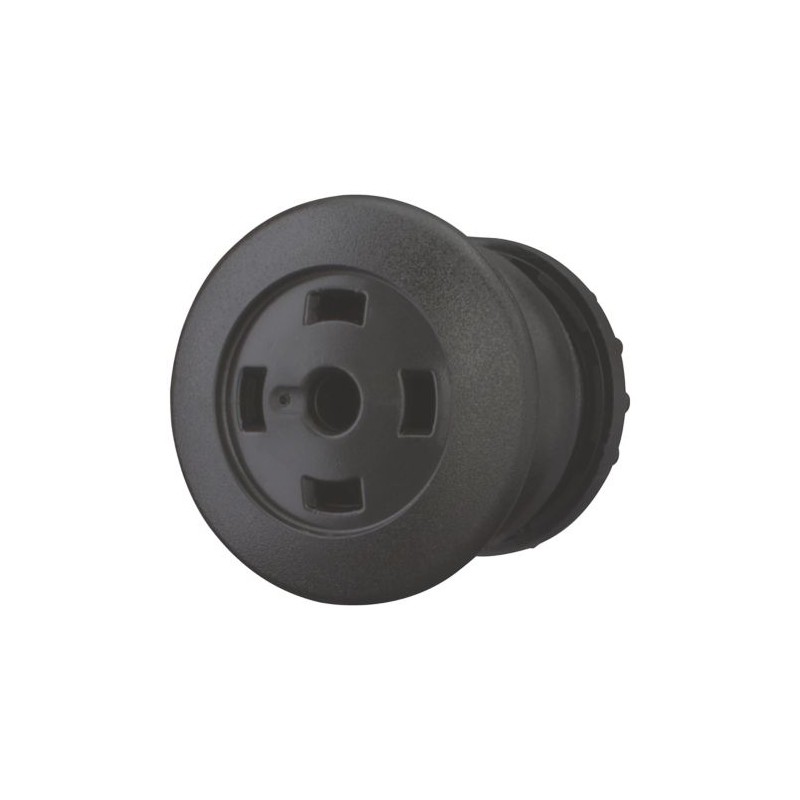

M22S-DRP-S-X 216761 Y7-216761 EATON ELECTRIC Pulsante a fungo, nero, senza targhetta, permanente Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22S-DRP-S-X 216761 Y7-216761 EATON ELECTRIC Pulsante a fungo, nero, senza targhetta, permanente

M22S-DRP-S-X

216761

Y7-216761

EATON-MOELLER

Pulsante a fungo, nero, senza targhetta, permanente

Pulsante a fungo. Incastro da 22 mm. Nero. Nessuna targhetta indicatrice. Anello

Eaton Moeller® series M22 Mushroom actuator, RMQ-Titan, Mushroom, maintained, Mushroom black, Without button plate, Bezel: black

Attuatore a fungo, Gamma prodotti: RMQ-Titan, Unità singola, Design: Seeta, permanente, Colore Seeta: nero, Piastra pulsante: Senza piastra pulsante, Grado di protezione: IP66, IP67, IP69K, Mascherina: nero, Collegamento SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: 22 x 22, Funzione: manutenzione, Istruzioni: La funzione di mantenimento/ritorno a molla può essere modificata sul dispositivo, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > telaio per pulsante a fungo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $15.77
Prezzo unitario: $15.77
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Mushroom actuator
Catalog Number
216761
EAN
4015082167615
Product Length/Depth
37 mm
Product Height
43 mm
Product Width
37 mm
Product Weight
0.016 kg
Certifications
CSA File No.: 012528
IEC/EN 60947
CSA Class No.: 3211-03
UL
UL 508
UL Category Control No.: NKCR
CE
IEC/EN 60947-5
UL File No.: E29184
CSA
CSA-C22.2 No. 94-91
VDE 0660
CSA-C22.2 No. 14-05
DNV
GL
LR
Model Code
M22S-DRP-S-X

Features & Functions

Bezel color
Black
Bezel material
Plastic
Design
Mushroom-shaped
Classical
Fitted with:
Front ring
Unlocking method
None

General

Degree of protection
IP67/IP69K
NEMA 4X, 13
Lifespan, mechanical
1,000,000 Operations (AC operated)
Opening diameter
22.5 mm
Operating frequency
1800 Operations/h
Product category
RMQ-Titan
Size
Front dimensions: 22 x 22 mm
Type
Mushroom-headed pushbutton

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
80 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Communication

Connection to SmartWire-DT
With SWD-RMQ connections
Yes

Actuator

Actuating force
5 N
Actuator color
Black
Actuator function
Switching function latching
Maintained

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216761 Apparecchi elettrici a bassa tensione (EC001038)
Caratteristica Valore
colore del pulsante (EF000190) nero
tipo di lente (EF006253) tondo
diametro della calotta (EF001423) 36.5 mm
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 4X, 13
forma del pulsante (EF001546) piatto
adatto per illuminazione (EF001142) No
con illuminazione (EF003829) No
tensione di alimentazione della lampada (EF006522) 0 V
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) No
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
adatto per arresto d'emergenza (EF001433) No
tipo di sblocco (EF001403) senza

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-DRP-S-X Y7-216761 216761 EN_289241.pdf 3 Mbytes M22S-DRP-S-X Y7-216761 216761 EN_289241.pdf
