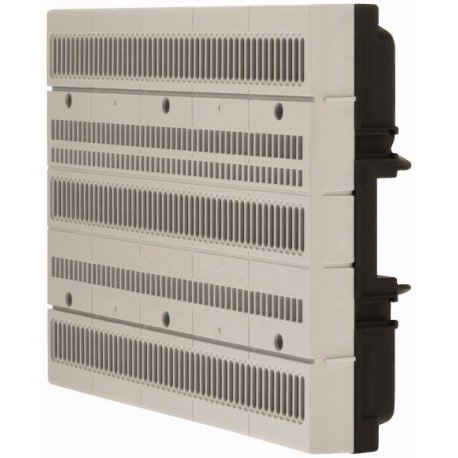

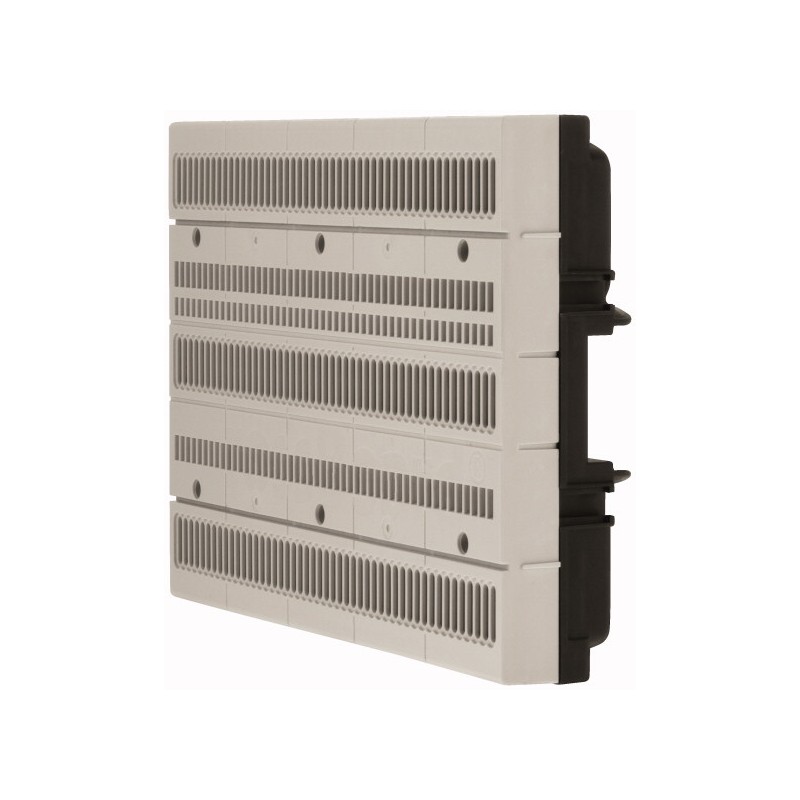

MSFB-4-125A 191091 Y7-191091 EATON ELECTRIC Board, 4 outgoers, 225mm width, 125 A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MSFB-4-125A 191091 Y7-191091 EATON ELECTRIC Board, 4 outgoers, 225mm width, 125 A

MSFB-4-125A

191091

Y7-191091

EATON-MOELLER

Board, 4 outgoers, 225mm width, 125 A

Piastra alimentatore; 4 voci; 225 mm; 125 A

Board

Cruscotto a 3 poli, per 4 passeggeri, larghezza: 225 mm, tensione nominale di esercizio: Ue= 690 V, corrente nominale di esercizio: Ie= 125 A, passo: 60 mm, posizione di montaggio: orizzontale, grado di protezione: IP20

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > Sistema di sbarre per quadri di distribuzione

Motor Protective Switches

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $112.21
Prezzo unitario: $112.21
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Board

Programma di fornitura

Assortimento
Accessori
accessori
Board
autoestinguente
secondo UL 94
Larghezza
225 mm
Numero di poli
3
Corrente nominale d'impiego [Ie]
125 A
utilizzabile per
MSFA…

Dati tecnici

Generalità
Conformità alle norme
EN 61439-1
Interasse sbarre
60 mm
Posizione di montaggio
Orizzontale
Grado di protezione
IP20
Peso
0.79 kg
Contatti relè
Tensione nominale d'impiego [Ue]
690 V
Frequenza nominale [f]
50/60 Hz
Tensione nominale di tenuta ad impulso [Uimp]
6 kV
Dati elettrici
Corrente nominale d'impiego [Ie]
125 A

Dati tecnici secondo ETIM 7.0

sistemi di distribuzione dell’energia/apparecchi elettrici (EG000015) / sistema di sbarre collettrici per distributore (EC001900)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Materiale Elettrico Di Isolamento E Collegamento / Energy distribution system / Busbar system for distribution boards ([email protected] [ACO389011])
altezza
160 mm
larghezza
225 mm
profondità
45 mm
numero di poli
3
distanza delle guide
60 mm
altezza delle guide
0 mm
spessore delle guide
0 mm
corrente di dimensionamento
125 A
resistenza a corto circuito (Icw)
10 kA
materiale
rame
superficie
lucido

Dimensioni

1210DIM-81

ETIM for 191091 Sistemi di distribuzione dell'energia (EC001900)
Caratteristica Valore
altezza (EF000040) 45 mm
larghezza (EF000008) 225 mm
profondità (EF000049) 160 mm
numero di poli (EF001391) 3
distanza delle guide (EF002638) 60 mm
altezza delle guide (EF002639) 0 mm
spessore delle guide (EF002640) 0 mm
corrente nominale (EF000227) 125 A
resistenza a corto circuito (Icw) (EF002562) 10 kA
materiale (EF002169) rame
protezione della superfice (EF000139) grezzo
