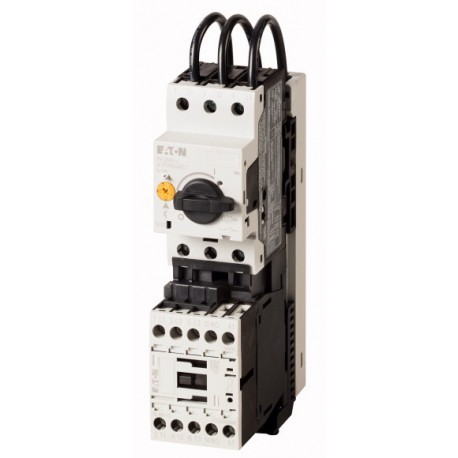

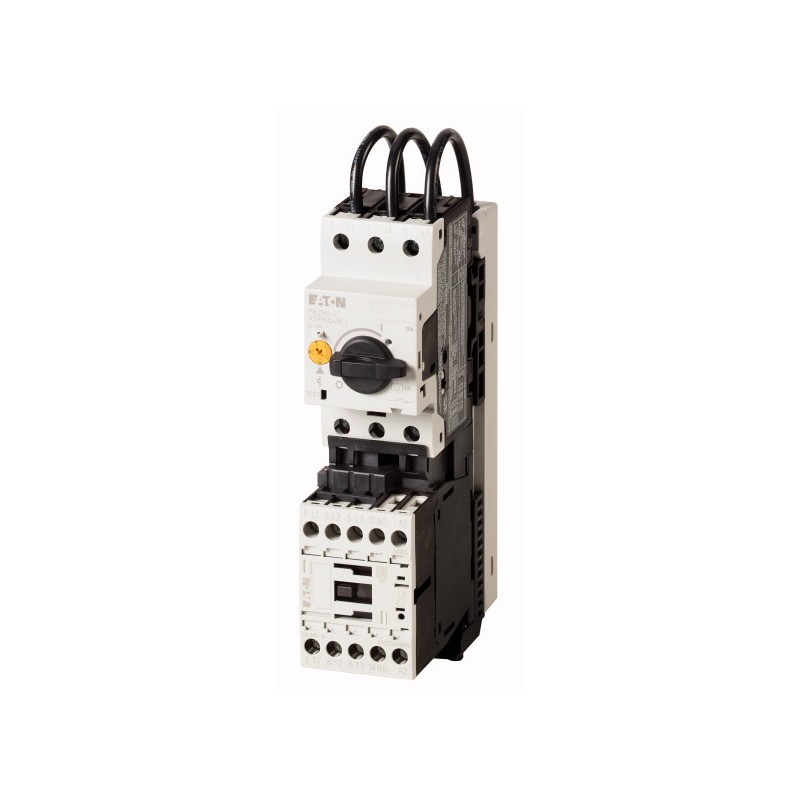

MSC-DM-0,63-M7(230V50HZ)/MSFA 191116 XTSCP63B007BMFNL-FS EATON ELECTRIC DOL starter on feeder system adapter..
MSC-DM-0,63-M7(230V50HZ)/MSFA
191116
XTSCP63B007BMFNL-FS
EATON-MOELLER
DOL starter on feeder system adapter, 3-pole, 0.18 kW/400 V/AC-3, 100 kA
Avviatore diretto su sistema di alimentazione; 3-poli; 0,18 kW / 400 V / AC-3; 100 kA; 230 V, 50 Hz
Avviatore diretto
apparecchi elettrici a bassa tensione > combinazione starter motore
Motor Protective Switches
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Avviatore diretto
Avviatore diretto, apparecchio base: MSC, Nota: Utilizzabile anche per motori della classe di efficienza IE3., Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione., Dati motore Potenza nominale assorbita AC-3 380 V 400 V 415 V: P= 0.12, 0.18 kW, Campo di taratura sganciatore termico: Ir= 0.4 - 0.63 A, Tipo di coordinamento: Tipo di coordinamento „1“, Tipo di coordinamento „2“, Tensione di comando: 230 V 50 Hz, 240 V 60 Hz, Tensione alternata, Conformità alle norme: IEC/EN 60947-4-1, VDE 0660, UL 508 (su richiesta), CSA C 22.2 n. 14 (su richiesta)
Programma di fornitura
Funzione di base
Avviatore diretto (apparecchi completi)
apparecchio base
MSC
Nota
Utilizzabile anche per motori della classe di efficienza IE3.
Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione.
Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione.
Collegamento a SmartWire-DT
no
Dati motore
Potenza nominale assorbita [P]AC-3380 V 400 V 415 V [P]
0.12
0.18 kW
0.18 kW
Corrente nominale d'impiegoAC-3380 V; 400 V 415 V [Ie]
0.41
0.6 A
0.6 A
Corrente nominale di corto circuito 380 - 415 V [Iq]
100 kA
Campo di taratura
Campo di taratura sganciatore termico
[Ir]
[Ir]0.4 - 0.63 A
Tipo di coordinamento
Tipo di coordinamento „1“
Tipo di coordinamento „2“
Tipo di coordinamento „2“
schema
Tensione di comando
230 V 50 Hz, 240 V 60 Hz
Tensione alternata
Interruttori per protezione motore
PKZM0-0,63 Tipo
Contattore di potenza
DILM7-10(…) Tipo
Set cablaggio avviatore diretto
Modulo di collegamento meccanico e modulo di contatto elettrico
Modulo di collegamento meccanico e modulo di contatto elettrico
PKZM0-XDM15ME Tipo
Note
Gli avviatori DOL (unità complete) sono costituiti da un interruttore di protezione del motore PKZM0 e un contattore DILM. Queste combinazioni sono montate sugli adattatori busbar.
La connessione del circuito principale tra l'interruttore di protezione del motore e il contattore viene stabilita con un modulo di contatto elettrico.
| Ulteriori informazioni | Pagina |
|---|---|
| Technische Daten PKZM0 | ￫PKZM0 |
| Zusatzausrüstung PKZ | ￫ 072896 |
| Technische Daten DILM | ￫DILM |
| Zusatzausrüstung DILM | ￫ 281199 |
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-4-1, VDE 0660
UL 508 (su richiesta)
CSA C 22.2 n. 14 (su richiesta)
UL 508 (su richiesta)
CSA C 22.2 n. 14 (su richiesta)
Altitudine
max. 2000 mm
Temperatura ambiente
-25 - +55
Circuito principale
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di impiego [Ue]
230 - 415 V
Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz380 V 400 V [Ie]
0.63 A
Altri dati tecnici
Interruttori per protezione motore PKZM0, PKE
Interruttore protettore PKZM0, si veda gruppo prodotti interruttori protettori/PKZM0
Contattori di potenza DILM, vedere Gruppo di prodotti contattori di potenza
Temporizzatore DILET, ETR, si veda gruppo di prodotti contattori di potenza, temporizzatori elettronici
Contattori di potenza DILM, vedere Gruppo di prodotti contattori di potenza
Temporizzatore DILET, ETR, si veda gruppo di prodotti contattori di potenza, temporizzatori elettronici
Contattori di potenza DILMPotenza assorbita della bobina a freddo e con 1.0 x USBobina a doppia tensione 50 Hz [Ritenuta]
1.4 W
Verifiche di progetto secondo IEC/EN 61439
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / starter motore/combinazione starter motore (EC001037)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Diramazione Utilizzatori / Derivazione Motore / Comunicazione avviamento motore ([email protected] [AJZ718013])
tipo di avviatore motore
starter diretto
con attivatore di corto circuito
sì
tensione di alimentazione pilota nominale Us per AC 50 Hz
230 - 230 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
0 - 0 V
tipo di tensione per l’azionamento
AC
potenza d’esercizio nominale per AC-3, 230 V, 3 fasi
0.09 kW
potenza d’esercizio nominale per AC-3, 400 V
0.18 kW
potenza nominale, 460 V, 60 Hz, 3 fase
0 kW
potenza nominale, 575 V, 60 Hz, 3 fase
0 kW
corrente d’esercizio nominale Ie
0.6 A
corrente d’esercizio nominale per AC-3, 400 V
0.63 A
intervallo di regolazione sganciatore di sovraccarico
0.4 - 0.63 A
corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V
0 A
corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V
0 A
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V
50000 A
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V
50000 A
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
0
temperatura ambiente, limite superiore senza limitazione
60
protezione da sovraccarico a compensazione termica
sì
classe di intervento
CLASS 10
tipo di collegamento circuito elettrico principale
raccordo a vite
esecuzione collegamento elettrico per circuito corrente ausiliaria e di comando
raccordo a vite
montaggio su guida portante possibile
sì
con trasformatore
no
numero di punti di comando
0
adatto per arresto d’emergenza
no
tipo coordinamento secondo IEC 60947-4-3
classe 2
numero di segnalatori luminosi
0
reset esterno possibile
no
con fusibile
no
grado di protezione (IP)
IP20
tipo di protezione (NEMA)
altri
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
no
larghezza
45 mm
altezza
180 mm
profondità
115 mm
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| MSC-DM-0,63-M7(230V50HZ)/MSFA XTSCP63B007BMFNL-FS 191116 IT_191116.pdf | 268 Kbytes |
|
