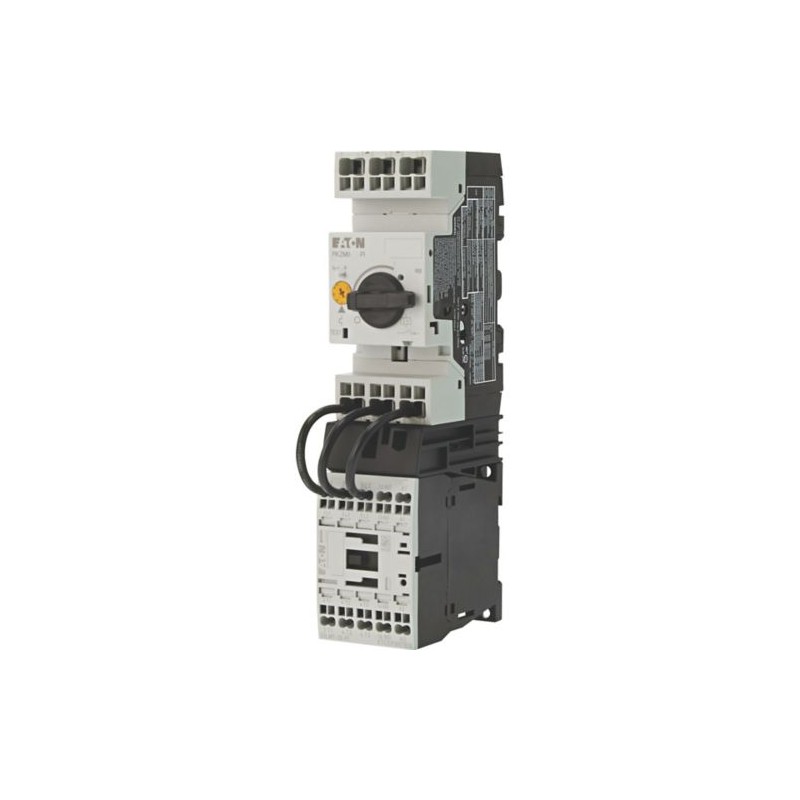

MSC-D-4-M7(24VDC)-PI 199578 Y7-199578 EATON ELECTRIC MSC-D-4-M7 (24VDC)-PI
MSC-D-4-M7(24VDC)-PI
199578
Y7-199578
EATON-MOELLER
MSC-D-4-M7 (24VDC)-PI
Eaton Moeller® series MSC-D DOL starter, 380 V 400 V 415 V: 1.1, 1.5 kW, Ir= 2.5 - 4 A, 24 V DC, DC, Push in terminals
Avviatore DOL, Dispositivo di base: MSC, Note: Adatto anche per motori con classe di efficienza IE3., I dispositivi predisposti per IE3 sono identificati dal logo sulla confezione., Potenza del motore AC-3 380 V 400 V 415 V: P= 1,1, 1,5 kW, Campo di regolazione dei rilasci per sovraccarico: Ir= 2,5 - 4 A, Coordinamento: Tipo di coordinazione "1", Tipo di coordinazione "2", Tensione di azionamento: 24 V DC, Tensione DC, Norme: IEC/EN 60947-4-1, VDE 0660
Apparecchi elettrici a bassa tensione > combinazione starter motore
Motor Protective Switches
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton Moeller® series MSC-D DOL starter
Catalog Number
199578
EAN
4015081982790
Product Length/Depth
95 mm
Product Height
197 mm
Product Width
45 mm
Product Weight
0.665 kg
Certifications
IEC/EN 60947-4-1
VDE 0660
VDE 0660
Catalog Notes
Also suitable for motors with efficiency class IE3.
Model Code
MSC-D-4-M7(24VDC)-PI
Features & Functions
Fitted with:
Short-circuit release
Functions
Temperature compensated overload protection
General
Class
CLASS 10 A
Connection
Push in terminals
Connection to SmartWire-DT
No
Coordination type
2
Degree of protection
IP20
NEMA Other
NEMA Other
Model
IEC/UL starter
Mounting method
DIN rail
Number of auxiliary contacts (normally closed contacts)
0
Overload release current setting - min
2.5 A
Overload release current setting - max
4 A
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
Also motors with efficiency class IE3
Type
Starter with Bi-Metal release
Voltage type
DC
Climatic environmental conditions
Altitude
Max. 2000 m
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C
Electrical rating
Rated operational current (Ie)
3.6 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
4 A
Rated operational power at AC-3, 220/230 V, 50 Hz
0.75 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
1.5 kW
Rated operational voltage
230 - 415 V AC
Short-circuit rating
Rated conditional short-circuit current (Iq), type 2, 380 V, 400 V, 415 V
50 A
Short-circuit release (Irm) - max
62 A
Magnet system
Power consumption (sealing) at DC
2.6 W
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V
Design verification
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caratteristica | Valore |
|---|---|
| tipo di avviatore motore (EF009598) | starter diretto (DOL) |
| con attivatore di corto circuito (EF006691) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| potenza d'esercizio nominale per AC-3, 230 V, 3 fasi (EF009599) | 0.75 kW |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 1.5 kW |
| potenza nominale, 460 V, 60 Hz, 3 fase (EF009600) | 0 kW |
| potenza nominale, 575 V, 60 Hz, 3 fase (EF009601) | 0 kW |
| corrente d'esercizio nominale Ie (EF001443) | 3.6 A |
| corrente d'esercizio nominale per AC-3, 400 V (EF009602) | 4 A |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 2.5 A |
| corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V (EF009607) | 0 A |
| corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V (EF009608) | 0 A |
| corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V (EF009606) | 50 A |
| corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V (EF009605) | 50 A |
| assorbimento di potenza (EF000346) | 2.6 W |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| temperatura ambiente, limite operativo superiore (EF009603) | 55 °C |
| protezione da sovraccarico a compensazione termica (EF009604) | Sì |
| classe di intervento (EF006668) | classe 10 A |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a molla |
| tipo di raccordo elettrico per circuito corrente ausiliaria/comando (EF006979) | raccordo a molla |
| montaggio su guida portante possibile (EF003972) | No |
| con trasformatore (EF000278) | No |
| numero di punti di comando (EF001372) | 0 |
| adatto per arresto d'emergenza (EF001433) | No |
| classe di coordinamento secondo IEC 60947-4-3 (EF012390) | classe 2 |
| numero di segnalatori luminosi (EF001965) | 0 |
| reset esterno possibile (EF003426) | No |
| con fusibile (EF006693) | No |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 197 mm |
| profondità (EF000049) | 95 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| MSC-D-4-M7(24VDC)-PI Y7-199578 199578 ES_199569.pdf | 2 Mbytes |
|
