Visualizza ingrandito Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

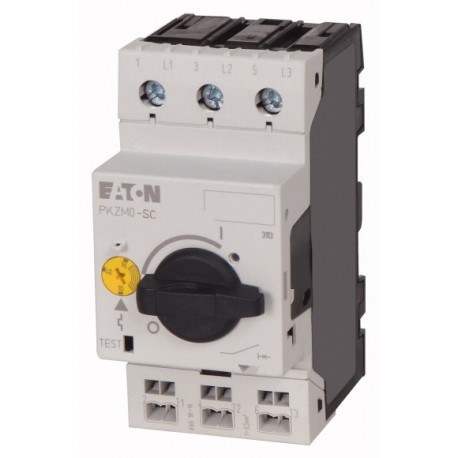

PKZM0-16-SC 229838 XTPRSC016BC1NL EATON ELECTRIC Interruttore per protezione motore, 3p, Ir 10-16A, connessi..

Name: PKZM0-16-SC 229838 XTPRSC016BC1NL EATON ELECTRIC Interruttore per protezione motore, 3p, Ir 10-16A, connessi..
Brand: EATON-MOELLER
SKU: ETN229838
Availability: Discontinued

0/5 - 0 Opiniones

Riferimento PKZM0-16-SC

Codice: 229838

Numero di catalogo: XTPRSC016BC1NL

Fabbricante EATON-MOELLER

Descrizione:

Interruttore per protezione motore, 3p, Ir=10-16A, connessione a vite/molla

Interruttore protezione motore 3 poli Ir=10-16 A Collegamento a

Interruttore automatico di protezione motore secondo IEC/EN60947, grandezza PKZM0 a 3 poli, con sezionatore di cortocircuito regolabile e non ritardato, sensibile ai guasti di fase, accessorio a vite e a scatto, con morsetti a vite e gabbia a molla, dimensione di installazione del tappo 45 mm, tensione nominale di esercizio Ue 690V, grado di protezione IP20, a prova di dita secondo VDE 0106 T. 100, accessori: contatto ausiliario, sganciatore di tensione, modulo di contatto, piastra a clip

Maggiori dettagli

Categorie:
Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore

Motor Protective Switches

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Garanzia, riparazione e restituzione.

Prezzo totale: $81.04

Prezzo unitario: $81.04

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati. Registrati e i prezzi saranno aggiornati automaticamente. * Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Calcola prezzo per quantità

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Related products

▲

Più venduti

▲

Dettagli

▲

Interruttore per protezione motore, 3p, Ir=10-16A, connessione a vite/molla

Interruttori per protezione motore secondo IEC/EN60947, a 3 poli grandezza PKZM0, con sganciatore termico regolabile e sganciatore magnetico istantaneo, sensibile alla mancanza di fase, fissaggio a vite o a scatto, con morsetti a vite e a molla, dimensioni di montaggio calotta 45mm, tensione nominale d'impiego Ue 690V, grado di protezione IP20, protetto contro i contatti con le dita secondo VDE 0106 T. 100, accessori disponibili: contatti ausiliari, sganciatore di tensione, attuatore di commutazione, piastra a clip

Programma di fornitura

Questo articolo può essere ordinato solo fino al 31 dicembre 2023 con data di consegna massima 31 maggio 2024.
Articolo sostitutivo: PKZM0-16-SPI16 (codice articolo: 199188)

Assortimento

Interruttori protettori PKZM 0 fino 32 A

Funzione di base

Protezione motore

Nota

Utilizzabile anche per motori della classe di efficienza IE3.

Tipi di collegamento

Morsetti a vite lato alimentazione, morsetti a molla lato uscita

max. potenza nominale d'impiego

AC-3220 V 230 V 240 V [P]

4 kW

AC-3380 V 400 V 415 V [P]

7.5 kW

AC-3440 V [P]

9 kW

AC-3500 V [P]

9 kW

AC-3660 V 690 V [P]

12.5 kW

Corrente nominale ininterrotta [I_u]

16 A

Campo di taratura

Sganciatori termici

[I_r]

10 - 16 A

Sganciatore magnetico

[I_rm]max. [I_rm]

248 A

Sensibilità alla mancanza fase

IEC/EN 60947-4-1, VDE 0660 parte 102

Protezione contro le esplosioni (secondo ATEX 94/9/CE)

 PTB 10, ATEX 3013, Ex II(2) GD
Si veda il manuale MN03402003Z-DE/EN.

Note

Interruttore di soglia di sovraccarico: classe di intervento 10 A
Può essere innestato su una guida con profilo “top-hat” IEC/EN 60715 altezza di 7,5 o 15 mm.

Dati tecnici

Generalità

Conformità alle norme

IEC/EN 60947, VDE 0660,UL, CSA

Idoneità ai climi

Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30

Temperatura ambienteStoccaggio

-40 - 80 °C

Temperatura ambientea giorno

-25 - +55 °C

Temperatura ambientein custodia

- 25 - 40 °C

Senso di alimentazione

A piacere

Grado di protezioneApparecchio

IP20

Grado di protezioneMorsetti di collegamento

IP00

Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)

Protezione contro i contatti delle dita e del dorso della mano

Resistenza agli urti semionda 10 ms secondo IEC 60068-2-27

25 g

Altitudine

max. 2000 mm

Sezioni di collegamento conduttori principaliMorsetti a viteRigido

1 x (1 - 6)
2 x (1 - 6) mm²

Sezioni di collegamento conduttori principaliMorsetti a viteFlessibile con puntalino secondo DIN 46228

1 x (1 - 6)
2 x (1 - 6) mm²

Sezioni di collegamento conduttori principaliMorsetti a viteA filo unico o a trefoli

18 - 10 AWG

Sezioni di collegamento conduttori principaliMorsetti a viteLunghezza di spelatura

10 mm

Sezioni di collegamento conduttori principaliMorsetti a mollaRigido

1 x (0,75…2,5)
2 x (0,75…2,5) mm²

Sezioni di collegamento conduttori principaliMorsetti a mollaFlessibile con puntalino secondo DIN 46228

1 x (0,75…2,5)
2 x (0,75…2,5) mm²

Sezioni di collegamento conduttori principaliMorsetti a mollaRigido o semirigido

18…14 AWG

Sezioni di collegamento conduttori principaliMorsetti a mollaLunghezza di spelatura

10 mm

Coppia di serraggio delle viti di collegamentoCircuito principale

1.7 Nm

Coppia di serraggio delle viti di collegamentoCircuito ausiliario

1 Nm

Circuito principale

Tensione nominale di tenuta ad impulso [U_imp]

6000 V AC

Categoria di sovratensione/grado di inquinamento

III/3

Tensione nominale d'impiego [U_e]

690 V AC

Corrente nominale ininterrotta = corrente nominale d'impiego [I_u= I_e]

16 A

Frequenza nominale [f]

50/60 Hz

Perdite per effetto Joule (3 poli a temperatura di esercizio)

6,43 W

Impedenza per polo

8 mΩ

Durata meccanica [Manovre]

0.1 x 10⁶

Durata, elettrica (AC-3 a 400 V)Durata, elettrica [Manovre]

> 0.1 x 10⁶

Max. frequenza di manovra [man/h]

40 man/h

Resistenza al corto circuitoDCResistenza al cortocircuito

60 kA

Resistenza al corto circuitoDCNota

fino a 250 V

Potere d'interruzione per comando motoreAC-3 (fino a 690 V)

max. 16 A

Potere d'interruzione per comando motoreDC-5 (fino a 250 V)

16 (3 contatti in serie) A

Sganciatore

Compensazione di temperaturasecondo IEC/EN 60947, VDE 0660

- 5…40 °C

Compensazione di temperaturaCampo di lavoro

- 25…55 °C

Errore residuo compensazione termica per T > 40 °C

≦ 0.25 %/K

Sganciatori termici regolabili

0.6 - 1 x I_u

Sganciatore magnetico

Apparecchio base, regolato in modo fisso: 15,5 x I_u

Tolleranza sganciatore magnetico

± 20%

Sensibilità alla mancanza fase

IEC/EN 60947-4-1, VDE 0660 parte 102

Dati di potenza approvati

Potere d'interruzioneMassima potenza motoretrifase200 V
208 V

3 HP

Potere d'interruzioneMassima potenza motoretrifase230 V
240 V

5 HP

Potere d'interruzioneMassima potenza motoretrifase460 V
480 V

10 HP

Potere d'interruzioneMassima potenza motoretrifase575 V
600 V

10 HP

Potere d'interruzioneMassima potenza motoremonofase115 V
120 V

1 HP

Potere d'interruzioneMassima potenza motoremonofase230 V
240 V

2 HP

Short Circuit Current Rating, tipo EAccessori necessari

BK25/3-PKZ0-E

Short Circuit Current Rating, protezione di gruppi600 V High FaultSCCR (Fusibile)

10 kA

Short Circuit Current Rating, protezione di gruppi600 V High Faultmax. Fusibile

150 A

Short Circuit Current Rating, protezione di gruppi600 V High FaultSCCR (CB)

10 kA

Short Circuit Current Rating, protezione di gruppi600 V High Faultmax. CB

125 A

Short Circuit Current Rating, protezione di gruppi600 V High FaultSCCR con CL (Fusibile)

50 A

Short Circuit Current Rating, protezione di gruppi600 V High Faultmax. fusibile (con CL)

600 A

Short Circuit Current Rating, protezione di gruppi600 V High FaultSCCR con CL (Interruttore)

50 kA

Short Circuit Current Rating, protezione di gruppi600 V High Faultmax. interruttore (con CL)

600 A

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione [I_n]

16 A

Dissipazione per polo, in funzione della corrente [P_vid]

2.14 W

Dissipazione dell'apparecchio, in funzione della corrente [P_vid]

6.43 W

Dissipazione statica, indipendente dalla corrente [P_vs]

0 W

Potere di dissipazione [P_ve]

0 W

Temperatura ambiente di servizio min.

-25 °C

Temperatura ambiente di servizio max.

+55 °C

Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
