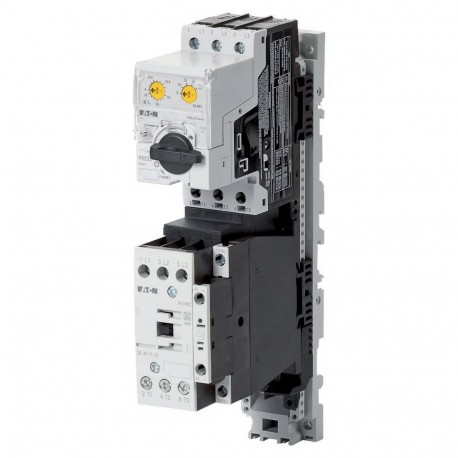

MSC-DEA-12-M17(24VDC) 121758 Y7-121758 EATON ELECTRIC Avviatore diretto, 3p, 2.2-7.5kW/400V/AC3, 100kA, prot..
MSC-DEA-12-M17(24VDC)
121758
Y7-121758
EATON-MOELLER
Avviatore diretto, 3p, 2.2-7.5kW/400V/AC3, 100kA, protezione elettronica, SmartWire-DT
Avviamento diretto del motore. 3-12 A. 5,5 kW. 400 V. 24 V CC. Protezione
Avviatore DOL, Dispositivo di base: MSC, Note: Adatto anche per motori con classe di efficienza IE3., I dispositivi compatibili con IE3 sono identificati dal logo sulla confezione., Potenza del motore AC-3 Potenza del motore 380 V 400 V 415 V: P= 5,5 kW, Potenza del motore AC-3 500 V: P= 5,5 kW, Potenze del motore Corrente nominale di funzionamento AC-3 500 V: Ie= 9 A, Potenza nominale del motore Corrente nominale condizionata al cortocircuito 500 V: Iq= 50 kA, Campo di regolazione degli sganciatori di sovraccarico: Ir= 3 - 12 A, Coordinamento: Tipo di coordinamento "1", Tipo di coordinamento "2", Tensione di azionamento: 24 V DC, Tensione DC, Norme: IEC/EN 60947-4-1, VDE 0660
Apparecchi elettrici a bassa tensione > combinazione starter motore
Interruttori di protezione motore elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Avviatore diretto, 3p, 2.2-7.5kW/400V/AC3, 100kA, protezione elettronica, SmartWire-DT
Avviatore diretto, apparecchio base: MSC, Nota: Utilizzabile anche per motori della classe di efficienza IE3., Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione., Dati motore Potenza nominale assorbita AC-3 380 V 400 V 415 V: P= 5.5 kW, Dati motore Potenza nominale assorbita AC-3 500 V: P= 5.5 kW, Dati motore Corrente nominale d'impiego AC-3 500 V: Ie= 9 A, Dati motore Corrente nominale di corto circuito condizionata 500 V: Iq= 50 kA, Campo di taratura sganciatore termico: Ir= 3 - 12 A, Tipo di coordinamento: Tipo di coordinamento „1“, Tipo di coordinamento „2“, Tensione di comando: 24 V DC, Tensione continua, Conformità alle norme: IEC/EN 60947-4-1, VDE 0660
Programma di fornitura
Funzione di base
Avviatore diretto (apparecchi completi)
apparecchio base
MSC
Nota
Utilizzabile anche per motori della classe di efficienza IE3.
Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione.
Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione.
Collegamento a SmartWire-DT
sì
insieme al modulo PKE SmartWire DT PKE-SWD-32
insieme al modulo PKE SmartWire DT PKE-SWD-32
Dati motore
Potenza nominale assorbita [P]AC-3380 V 400 V 415 V [P]
5.5 kW
Potenza nominale assorbita [P]AC-3500 V [P]
5.5 kW
Corrente nominale d'impiegoAC-3380 V; 400 V 415 V [Ie]
11.3 A
Corrente nominale d'impiegoAC-3500 V [Ie]
9 A
Corrente nominale di corto circuito 380 - 415 V [Iq]
100 kA
Corrente nominale di corto circuito condizionata 500 V [Iq]
50 kA
Campo di taratura
Campo di taratura sganciatore termico
[Ir]
[Ir]3 - 12 A
Tipo di coordinamento
Tipo di coordinamento „1“
Tipo di coordinamento „2“
Tipo di coordinamento „2“
schema
Tensione di comando
24 V DC
Tensione continua
Interruttori per protezione motore
PKE12/XTUA-12 Tipo
Contattore di potenza
DILM17-01(...) Tipo
Set cablaggio avviatore diretto
Modulo di collegamento meccanico e modulo di contatto elettrico
Modulo di collegamento meccanico e modulo di contatto elettrico
PKZM0-XDM32 Tipo
Note
Gli avviatori diretti (apparecchi completi) sono costituiti da un interruttore per protezione motore PKE e da un contattore di potenza DILM.
Per il montaggio su guida DIN senza adattatore di avviatori fino a 15 A, solo l'interruttore per protezione motore viene adattato alla guida DIN.
La tenuta meccanica dei contattori è garantita da un modulo di collegamento meccanico.
Cablaggio di comando con massimo 6 cavi con diametro esterno fino a 2,5 mm o 4 cavi con diametro esterno fino a 3,5 mm.
A partire da 16 A l'interruttore per protezione motore e il contattore sono montati su una piastra di adattamento per l'installazione su guida DIN.
Il collegamento dei circuiti principali fra PKE e contattore avviene tramite un modulo di contatto elettrico.
Utilizzando i contatti ausiliari DILA-XHIT... con le partenze motore dirette MSC-DE-..., i connettori elettrici a innesto possono essere estratti senza rimuovere il contatto ausiliario a montaggio frontale.
Non combinabile con NHI-E-...-PKZ0-C.
Gli avviatori diretti MSC-DEA... sono predisposti per la comunicazione via SmartWire-DT. A tale scopo devono essere ampliati con il modulo di comunicazione PKE-SWD-32.
Potenza motore/corrente nominale motore
Potenza motore | Corrente nominale motore | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AC-3 | ||||||||||||||
| 220 V 230 V 240 V | 380 V 400 V | 415 V | 440 V | 500 V | 500 V con CL-PKZ0 | 660 V 690 V | ||||||||
| Iq= 100 kA | Iq=100 kA | Iq= 65 kA | Iq= 65 kA | Iq= 50 kA | Iq= 100 kA | Iq= 3 kA | ||||||||
| P | I | I | I | I | I | I | I | |||||||
| kW | A | A | A | A | A | A | A | |||||||
| 0,75 | 3,2 | - | - | - | - | - | - | |||||||
| 1,1 | 4,6 | - | - | - | - | - | - | |||||||
| 1,5 | 6,3 | 3,6 | 3,6 | 3,3 | - | - | - | |||||||
| 2,2 | 8,7 | 5 | 5 | 4,6 | 4 | 4 | - | |||||||
| 3 | 11,5 | 6,6 | 6,6 | 6 | 5,3 | 5,3 | 3,8 | |||||||
| 4 | - | 8,5 | 8,5 | 7,7 | 6,8 | 6,8 | 4,9 | |||||||
| 5,5 | - | 11,3 | 11,3 | 10,2 | 9 | 9 | 6,5 | |||||||
| 7,5 | - | - | - | - | - | - | 8,8 |
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-4-1, VDE 0660
Posizione di montaggio
Temperatura ambiente
-25 - +55
Circuito principale
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di impiego [Ue]
230 - 415 V
Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz380 V 400 V [Ie]
12 A
Funzionamento ciclo AC-4Durata minima del flusso di corrente
500 (Class 5)
700 (Class 10)
900 (Class 15)
1000 (Class 20) ms
700 (Class 10)
900 (Class 15)
1000 (Class 20) ms
Funzionamento ciclo AC-4Periodi di disinserzione minimi
500 ms
Funzionamento ciclo AC-4Nota
In un ciclo AC-4, se si scende al di sotto della durata minima del flusso di corrente è possibile causare un surriscaldamento del carico (motore).
Per tutte le combinazioni con attivazione SWD, è necessario rispettare la durata minima del flusso di corrente e i periodi minimi di disinserzione. ms
Per tutte le combinazioni con attivazione SWD, è necessario rispettare la durata minima del flusso di corrente e i periodi minimi di disinserzione. ms
Altri dati tecnici
Interruttori per protezione motore PKZM0, PKE
Interruttore protettore PKZM0, si veda gruppo prodotti interruttori protettori/PKZM0
Contattori di potenza DILM, vedere Gruppo di prodotti contattori di potenza
Temporizzatore DILET, ETR, si veda gruppo di prodotti contattori di potenza, temporizzatori elettronici
Contattori di potenza DILM, vedere Gruppo di prodotti contattori di potenza
Temporizzatore DILET, ETR, si veda gruppo di prodotti contattori di potenza, temporizzatori elettronici
Contattori di potenza DILMDissipazioni termiche (3 poli)Dissipazioni termiche con Iesecondo AC-3/400 V
4.2 W
assorbimento di potenza
Comando in corrente continua [Ritenuta]
0.86 W
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
12 A
Dissipazione per polo, in funzione della corrente [Pvid]
1.4 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
4.2 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.86 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / starter motore/combinazione starter motore (EC001037)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Diramazione Utilizzatori / Derivazione Motore / Comunicazione avviamento motore ([email protected] [AJZ718013])
tipo di avviatore motore
starter diretto
con attivatore di corto circuito
sì
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
24 - 24 V
tipo di tensione per l’azionamento
DC
potenza d’esercizio nominale per AC-3, 230 V, 3 fasi
3 kW
potenza d’esercizio nominale per AC-3, 400 V
5.5 kW
potenza nominale, 460 V, 60 Hz, 3 fase
0 kW
potenza nominale, 575 V, 60 Hz, 3 fase
0 kW
corrente d’esercizio nominale Ie
11.3 A
corrente d’esercizio nominale per AC-3, 400 V
12 A
intervallo di regolazione sganciatore di sovraccarico
3 - 12 A
corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V
0 A
corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V
0 A
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V
100000 A
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V
100000 A
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
1
temperatura ambiente, limite superiore senza limitazione
60
protezione da sovraccarico a compensazione termica
sì
classe di intervento
regolabile
tipo di collegamento circuito elettrico principale
raccordo a vite
esecuzione collegamento elettrico per circuito corrente ausiliaria e di comando
raccordo a vite
montaggio su guida portante possibile
sì
con trasformatore
no
numero di punti di comando
0
adatto per arresto d’emergenza
no
tipo coordinamento secondo IEC 60947-4-3
classe 2
numero di segnalatori luminosi
0
reset esterno possibile
no
con fusibile
no
grado di protezione (IP)
IP20
tipo di protezione (NEMA)
altri
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
larghezza
45 mm
altezza
242 mm
profondità
128 mm
Dimensioni
MSC-DE(A)-...-M17[...32]...
| Caratteristica | Valore |
|---|---|
| tipo di avviatore motore (EF009598) | starter diretto (DOL) |
| con attivatore di corto circuito (EF006691) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| potenza d'esercizio nominale per AC-3, 230 V, 3 fasi (EF009599) | 3 kW |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 5.5 kW |
| potenza nominale, 460 V, 60 Hz, 3 fase (EF009600) | 0 kW |
| potenza nominale, 575 V, 60 Hz, 3 fase (EF009601) | 0 kW |
| corrente d'esercizio nominale Ie (EF001443) | 11.3 A |
| corrente d'esercizio nominale per AC-3, 400 V (EF009602) | 12 A |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 3 A |
| corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V (EF009607) | 0 A |
| corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V (EF009608) | 0 A |
| corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V (EF009606) | 100000 A |
| corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V (EF009605) | 100000 A |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| temperatura ambiente, limite operativo superiore (EF009603) | 55 °C |
| protezione da sovraccarico a compensazione termica (EF009604) | Sì |
| classe di intervento (EF006668) | regolabile |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| tipo di raccordo elettrico per circuito corrente ausiliaria/comando (EF006979) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | No |
| con trasformatore (EF000278) | No |
| numero di punti di comando (EF001372) | 0 |
| adatto per arresto d'emergenza (EF001433) | No |
| classe di coordinamento secondo IEC 60947-4-3 (EF012390) | classe 2 |
| numero di segnalatori luminosi (EF001965) | 0 |
| reset esterno possibile (EF003426) | No |
| con fusibile (EF006693) | No |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 242 mm |
| profondità (EF000049) | 128 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| MSC-DEA-12-M17(24VDC) Y7-121758 121758 IT_121758.pdf | 312 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
