> >>NZM4-4-XKM1 266815 ELECTRIC Piastra di collegamento 1 foro 4p, grandezza 4
Prodotto precedente Prodotto successivo

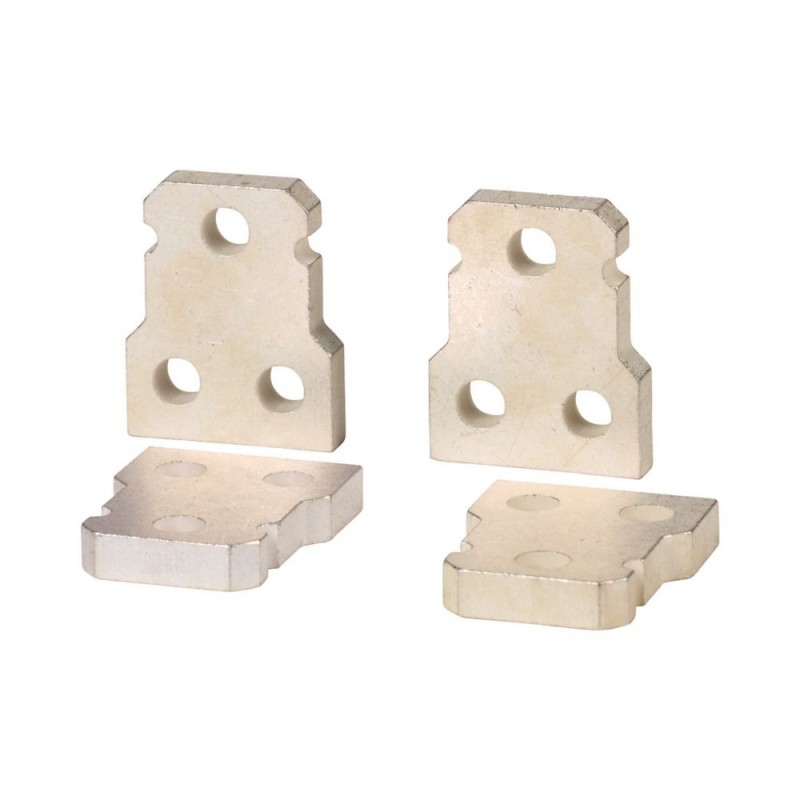

NZM4-4-XKM1 266815 EATON ELECTRIC Piastra di collegamento 1 foro 4p, grandezza 4 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-4-XKM1 266815 EATON ELECTRIC Piastra di collegamento 1 foro 4p, grandezza 4

NZM4-4-XKM1

266815

EATON-MOELLER

Piastra di collegamento 1 foro 4p, grandezza 4

Maggiori dettagli


apparecchi elettrici a bassa tensione > connettore di fase

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $110.88
Prezzo unitario: $110.88

Quantità Prezzo
1+$110.88
2+$101.96
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Piastra di collegamento 1 foro 4p, grandezza 4
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli. Fori per viti M10. Ampliabile per accogliere viti M12. Utilizzare capicorda speciali in esecuzione stretta. Montabile a vite su interruttori standard. isolamento mediante la copertura NZM4(‐4)‐XKSA o il separatore di fase NZM4(‐4)‐XKP. Utilizzabile per: NZM4-4, N4-4

Programma di fornitura

Assortimento
Accessori
Norma/Approvazione
IEC
Numero di poli
a 4 poli
Grandezza
NZM4
accessori
Tecnica di collegamento
accessori
Piastra di collegamento
Descrizione
1 foro
Numero di conduttori
a 4 poli
Corrente nominale [In]
≦ 1250 A
utilizzo con
NZM4-4, N4-4
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Capicorda Cu
Sezioni di collegamentoflessibile
1 x 120 - 300
2 x 95 - 300 mm2
AWG/kcmil
1 x 250 - 600
2 x 000 - 600 mm2
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
(2 x) 10 x 40 x 1,0
(2 x) 10 x 50 x 1,0 mm2
Sbarra in rame larghezza x profondità [Ampiezza]
(2 x) 40 x 10
(2 x) 50 x 10 mm
Note

Il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli.

Fori per viti M10. Ampliabile per accogliere viti M12

Utilizzare capicorda speciali in esecuzione stretta.

Fissabile a vite su interruttori standard

Isolamento necessario attraverso calotta protettiva NZM4(4)-XKSA o separatore di fase NZM4(-4)-XKP.

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Connettore di fase (EC002019)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Connection vane/phase spreader (ecl@ss13-27-37-13-05 [ACN990017])
Adatto per numero di poli
4

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM4-4-XKM1 266815 IT_266815.pdf 109 Kbytes NZM4-4-XKM1 266815 IT_266815.pdf
