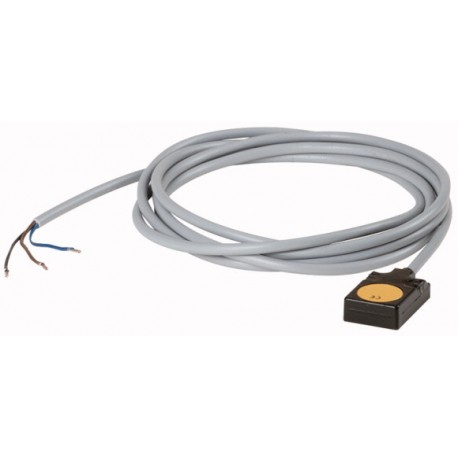

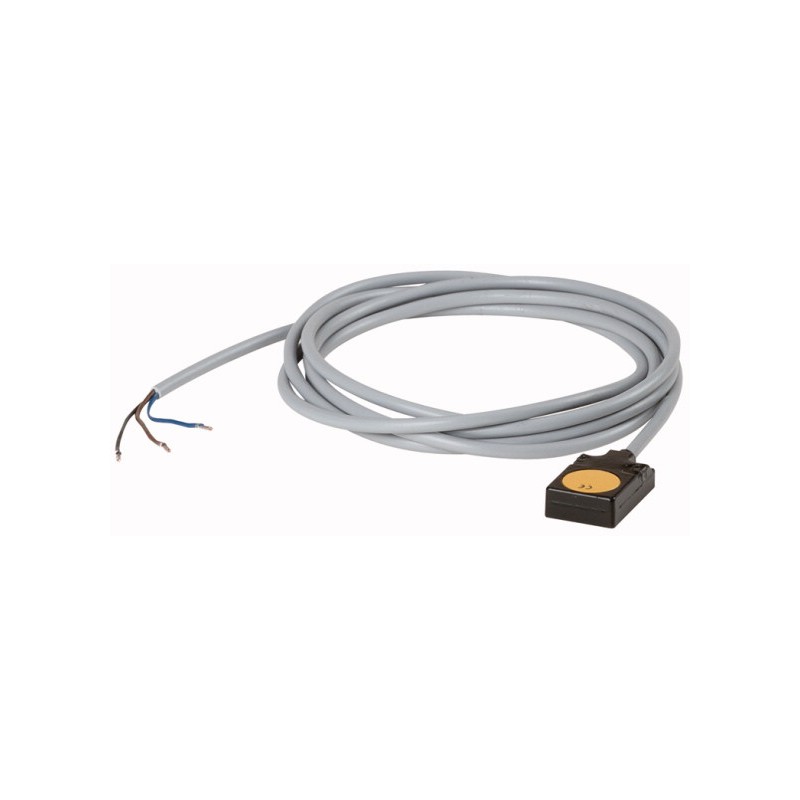

LSC-Q20M-F5-LD 282003 EATON ELECTRIC 282003 LSC-Q20M-F5-LD
LSC-Q20M-F5-LD
282003
-
EATON-MOELLER
Interruttore di prossimità, capacitivo, Sn=5mm, 4L, 10-30VDC, 1W, quad.20, metallo, cavo 2m
Interruttori di posizione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Interruttore di prossimità, capacitivo, Sn=5mm, 4L, 10-30VDC, 1W, quad.20, metallo, cavo 2m
Alternate Catalog No.
-
Interruttore di prossimità capacitivo serie LSC, grado di protezione IP67, elevata frequenza di manovra, esente da manutenzione e usura (durata elevata), insensibile alle vibrazioni, posizione di montaggio a piacere, il LED segnala lo stato di commutazione o di uscita e facilita la regolazione durante l'installazione, campo temperatura di esercizio –25 ... +70 °C, rispondono a IEC 60947-5-2
Programma di fornitura
Equipaggiamento contatti [S = contatto NA W = contatto di scambio P = programmabile come contatto NC o contatto NA]
Contatto NA
Distanza nominale di apertura [Sn]
5 mm
Tensione nominale d'impiego [Ue]
Max. corrente di carico [Ie]
< 200 mA
Forma costruttiva
32 x 20 x 8 mm
Custodie
Metallo
Collegamento a morsetti
Cavo di collegamento 2 m
Tipo di montaggio metallico
annegato
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-5-2
Temperatura ambiente
25 - +70
Grado di protezione
IP67
Shock meccanico 11 ms
30 g
Parametri
Distanza nominale di aperturaAnnegato [Sn]
5 mm
Distanza nominale di aperturanon annegato [Sn]
5 mm
Riproducibilità di Sn
< 2 %
Deriva termica di Sn
20 %
Isteresi di commutazione Sn
< 20 %
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Ondulazione residua di Ue
≦ 10 %
Corrente d'impiego nello stato collegato a 24 V DC [Ib]
< 15 mA
Max. corrente di carico [Ie]
< 200 mA
Caduta di tensione con Ie[Ud]
< 1.8 V
Massima frequenza di commutazione (carico ohmico) [f]
≦ 100 Hz
Corrente residua tramite il carico nello stato bloccato a 230 V AC o 24 V DC [Ir]
< 0.1 mA
Indicazione stato di commutazione
Giallo LED
Indicazione tensione di impiego
Rossa LED
Protezione contro corto circuiti; protezione contro inversioni di polarità
●
Funzione di uscitaA 3 conduttori
●
Funzione di uscitaContatto NA
●
Forma costruttivaTubo filettato
32 x 20 x 8 mm
Forma costruttivaParallelepipedo custodia
●
Possibilità di collegamentoCavo, a giorno
●
Materiale custodiaMetallo
GdZn
Verifiche di progetto secondo IEC/EN 61439
Temperatura ambiente di servizio min.
25 °C
Temperatura ambiente di servizio max.
+70 °C
Dimensioni
