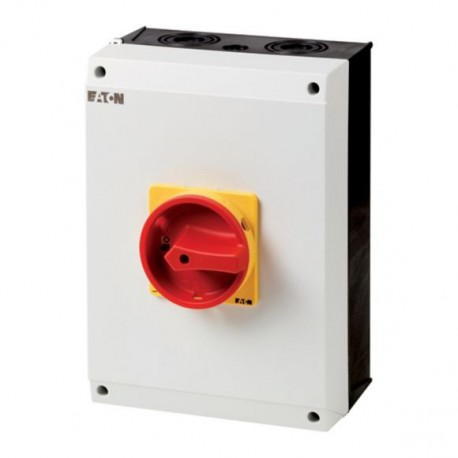

P3-100/I5/SVB 207373 EATON ELECTRIC Interruttori generali, A 3 poli, 100 A, Funzione di arresto d'emergenza,.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

P3-100/I5/SVB 207373 EATON ELECTRIC Interruttori generali, A 3 poli, 100 A, Funzione di arresto d'emergenza,..

P3-100/I5/SVB

207373

EATON-MOELLER

Interruttori generali, A 3 poli, 100 A, Funzione di arresto d'emergenza, lucchettabile in posizione 0, in custodia

Interruttore generale 3 poli 100 A Maniglia per montaggio su scatola

Eaton Moeller® series P3 Interruttore generale, P3, 100 A, in custodia, 3 poli, Funzione di arresto d'emergenza, con maniglia rotativa rossa e anello di blocco giallo, lucchettabile in posizione 0

Maggiori dettagli


apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $321.01
Prezzo unitario: $321.01

Quantità Prezzo
1+$321.01
2+$295.63
3+$290.28
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series P3 Interruttore generale
Sigla catalogo
207373
EAN
4015082073732
Lunghezza/profondità del prodotto
169 mm
Altezza prodotto
280 mm
Larghezza prodotto
200 mm
Peso prodotto
1.5 kg
Certificazione/i
IEC/EN 60947-3
UL
CSA
IEC/EN 60204
VDE 0660
IEC/EN 60947
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
P3-100/I5/SVB

Specifiche del prodotto

Categoria prodotto
Interruttore generale
Caratteristiche
esecuzione come interruttore di manutenzione/riparazione
esecuzione come interruttore principale
esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore di sicurezza
Colore attuatore
Rosso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
Dotato di:
Maniglia rotativa rossa e anello bloccante giallo
Massima frequenza di manovra
1200 Operazioni/ora
Grado di inquinamento
3
Idoneità climatica
Caldo umido, ciclico, a IEC 60068-2-30
Caldo umido, costante, a IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Corrente permanente nominale in AC-21, 400 V
100 A
Corrente permanente nominale in AC-23, 400 V
100 A
Corrente nominale ininterrotta (Iu)
100 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Potenza di commutazione a 400 V
55 kW
Tensione per coppia di contatti in serie
60 V
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz
45 kW
Costruzione del dispositivo
apparecchio completo nella cassa
Corrente nominale ammissibile di breve durata (lcw)
2 kA
Tipo collegamento elettrico del circuito principale
collegamento a vite
Posizione di montaggio
Secondo necessità
Tipo attuatore
azionamento rotativo di accoppiamento porta
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
10 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
20 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
15 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
25 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
60 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
75 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
7.5 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
7.5 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
4 kA (lato carico)
80 kA (lato alimentazione)
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
3
Metodo di montaggio
Montaggio a vista
Grado di protezione
NEMA 12
Adatto per
Montaggio a terra
Impianto di blocco
lucchettabile in posizione 0 (Off)
Funzioni
Funzione di arresto d'emergenza
Bloccabile
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, In conformità a EN 61140
Grandezza vite
M5, Vite terminale
Resistenza agli urti
15 g, Meccanico, Secondo IEC/EN 60068-2-27, Semionda 20 ms
Durata meccanica
100.000 operazioni
Carico nominale
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con classe di esercizio 12, durata di inserzione 60%)
2 x Iₑ (con classe di esercizio 12, durata di inserzione 25%)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
P600 (UL/CSA)
Capacità morsetti
2 x (1,5 - 6) mm², Flessibile con puntalino DIN 46228
1 x (1,5 - 25) mm², Flessibile con puntalino DIN 46228
2 x (2,5 - 10) mm², con conduttore unico o a trefoli
14 - 2 AWG, con conduttore unico o flessibile con puntalino
1 x (2,5 - 35) mm², con conduttore unico o a trefoli
Poteri d’interruzione (contatti principali, uso generico)
100 A, Se utilizzato con conduttore neutro IU = max. 90 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
2
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
760 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
740 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
880 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
520 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
950 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale cortocircuito (nominale di base)
150 A, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Classe di protezione da corto circuito
100 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
96 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
68 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
71 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
71 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
65 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
23.8 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
100 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
50 A
Corrente nominale di esercizio per dissipazione specifica (In)
100 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
30 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
55 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
37 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
37 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
37 kW
Coppia di serraggio
3 Nm, Morsetti a bullone
26,5 lb-in, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Capacità di interruzione nominale
10 HP a 200 V AC, monofase
15 HP a 240 V AC, monofase
20 HP a 200 V AC, trifase
25 HP a 240 V AC, trifase
5 HP a 120 V AC, monofase
60 HP a 480 V AC, trifase
75 HP a 600 V AC, trifase
