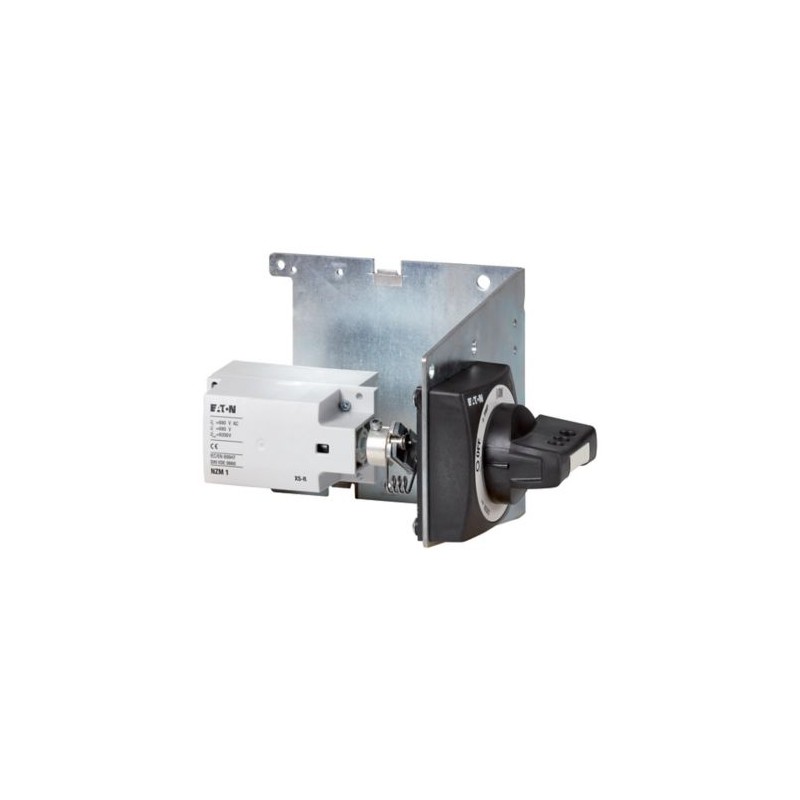

NZM2-XSM-R 266666 EATON ELECTRIC Kit per interruttore generale, laterale destro, 3p, grandezza 2
NZM2-XSM-R
266666
EATON-MOELLER
Kit per interruttore generale, laterale destro, 3p, grandezza 2
Kit di montaggio dell’interruttore principale, destro, dimensioni telaio 2
apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Kit di montaggio dell’interruttore principale, destro, dimensioni telaio 2
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: maniglia per comando rinviato e bloccoporta con elemento rotativo, squadretta di fissaggio e prolunga corta speciale. Targhetta esterna per segnalazione pericolo/targhetta di identificazione in tedesco/inglese. Simbolo di pericolo (saetta nera su fondo giallo). Targhetta esterna per segnalazione pericolo/targhetta di identificazione inseribile. Per una maggiore protezione contro i contatti accidentali sul lato alimentazione, ordinare una protezione contro i contatti IP2X. standard, nero/grigio. Maniglia lucchettabile in posizione di 0,, Modificabile per essere lucchettata in posizione I. Utilizzabile per: NZM2(-4), PN2(-4), N(S)2(-4)
Programma di fornitura
Entità della fornitura
Maniglia per comando rinviato e bloccoporta con elemento rotativo
squadretta di montaggio
Prolunga corta speciale
Targhetta esterna per segnalazione pericolo/targhetta di identificazione in tedesco/inglese
Simbolo di pericolo (saetta nera su fondo giallo)
squadretta di montaggio
Prolunga corta speciale
Targhetta esterna per segnalazione pericolo/targhetta di identificazione in tedesco/inglese
Simbolo di pericolo (saetta nera su fondo giallo)
Assortimento
Accessori
accessori
Kit per interruttore generale per montaggio laterale
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM2
Descrizione
Kit per impiego come interruttore generale
Funzione
Per il montaggio diretto di interruttore e maniglia nella parete laterale del quadro elettrico
Standard, nero/grigio
Standard, nero/grigio
Grado di protezione
IP66
UL/CSA Type 4X, Type 12
UL/CSA Type 4X, Type 12
Bloccoporta
Bloccabile in posizione 0 sulla maniglia
modificabile per essere lucchettata in posizione I
È predisposta una distanza minima fissa fra i pannelli laterali del quadro elettrico e l'interruttore automatico di potenza attraverso la squadretta di montaggio.
Prolunghe non utilizzabili.
modificabile per essere lucchettata in posizione I
È predisposta una distanza minima fissa fra i pannelli laterali del quadro elettrico e l'interruttore automatico di potenza attraverso la squadretta di montaggio.
Prolunghe non utilizzabili.
Informazioni sulla progettazione
Targhetta esterna per segnalazione pericolo/targhetta di identificazione inseribile
Per una maggiore protezione contro i contatti accidentali sul lato alimentazione, ordinare una protezione contro i contatti IP2X.
Per una maggiore protezione contro i contatti accidentali sul lato alimentazione, ordinare una protezione contro i contatti IP2X.
azionamento
Comando a destra
utilizzo con
NZM2(-4)
PN2(-4), N(S)2(-4)
PN2(-4), N(S)2(-4)
Note
Disposizione morsetti supplementari con azionamento laterale con squadretta di fissaggio
NZM1-XS(R)M-…, NZM2-XS(R)M-…
Morsetti supplementari K25, K50, K95, K150 093827
Azionamento:
| A 3 poli | a 4 polo | |||
Comando a destra  | Comando a sinistra | Comando a destra | Comando a sinistra |
| Configurazioni di montaggio | ME | MII | |||||
| Combinazioni possibili | V1 | V2 | V3 | V4 | V1 | V2 | |
| Numero massimo di morsetti supplementari | K25 | 2 x | - | - | - | - | - |
| K50 | - | 2 x | - | - | - | - | |
| K95 | - | - | 1 x | - | 1 x | - | |
| K150 | - | - | 1 x | 1 x | - | 1 x | |
Esempio: nell'area di montaggio MI, possibilità di variante 1 è possibile montare il morsetto supplementare K25 due volte.
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Maniglia per interruttore di protezione (EC000229)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Impugnatura per unitÓ di comando (ecl@ss13-27-37-04-14 [AKF012019])
Con blocco del riavvio
No
Con serratura a chiave
No
Bloccaggio con lucchetto
Si
Colore
Nero
Adatto per arresto d’emergenza
No
Con asse
Si
Adatto per disgiuntore
Si
Adatto per sezionatore di carico
Si
Tipo di protezione (NEMA)
4X, 12
Approvazioni
Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NZM2-XSM-R 266666 IT_266666.pdf | 111 Kbytes |
 |
