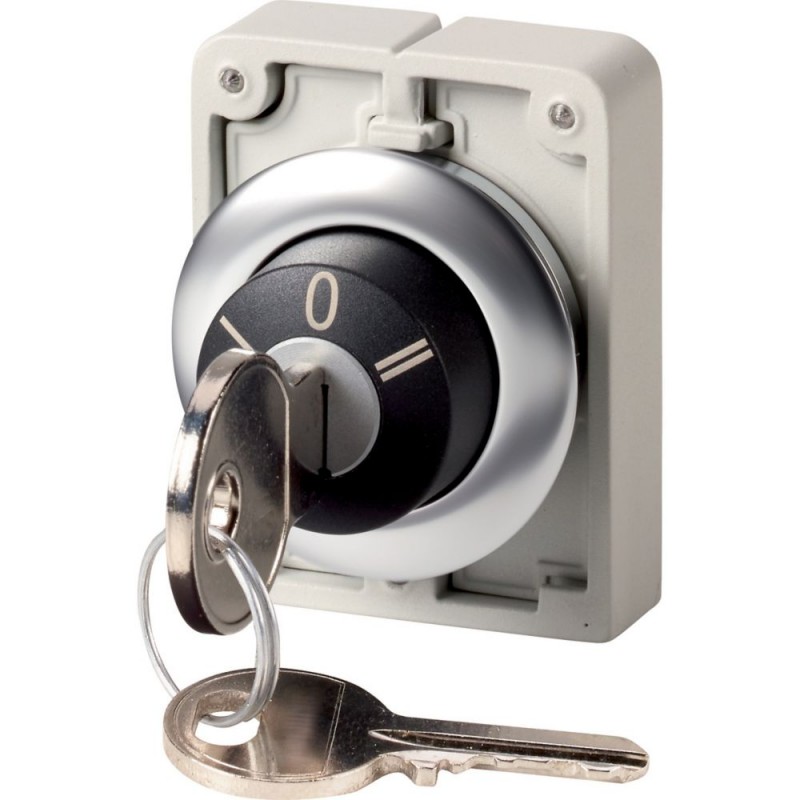

Pulsante a chiave
Pulsante a chiave, Assortimento: RMQ-Titan, Apparecchio singolo, Forma costruttiva: Meccanismo di blocco funzionamento chiave, permanente, non adatto per serrature d'impianto, 3 posizioni, serratura: Ronis 455, Grado di protezione: IP64, Anello anteriore in acciaio inossidabile, Collegamento a SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: Ø 36 mm, Note: Funzione permanente/ad impulso modificabile con i componenti di codifica M22-XC-Y, Estraibilità della chiave modificabile con i componenti di codifica M22-XC-..., con ponte per azionamento del contatto per contatto medio, con 2 chiavi, Conformità alle norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP64
Programma di fornitura
Funzione di base
Selettori a chiave
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Forma costruttiva
Meccanismo di blocco funzionamento chiave
Funzione: [
= ad impulso]
non adatto per serrature d'impianto
Posizione di estraibilità della chiave
Anello frontale
Anello anteriore in acciaio inossidabile
Collegamento a SmartWire-DT
sì
con collegamenti SWD-RMQ
Dimensioni frontali
Ø 36 mm
Note
Funzione permanente/ad impulso modificabile con i componenti di codifica M22-XC-Y
Estraibilità della chiave modificabile con i componenti di codifica M22-XC-...
con ponte per azionamento del contatto per contatto medio
Informazioni sull'entità della fornitura
con 2 chiavi
Dati tecnici
Conformità alle norme
IEC/EN 60947
VDE 0660
Durata meccanica [Manovre]
>0.1 x 106
Frequenza di manovra [man/h]
≦ 100
Momento torcente dell'azionamento
≦ 0.5 Nm
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +70 °C
Posizione di montaggio
facoltativa
Resistenza agli urti
15
Durata dell'urto 11 ms
semionda
secondo IEC 60068-2-27 g
Verifiche di progetto secondo IEC/EN 61439
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / elemento frontale per selettore (EC000222)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Elemento frontale per selettore (
[email protected] [AKF031014])
numero di posizioni di commutazione
3
esecuzione dell’elemento di azionamento
chiave
colore dell’elemento di azionamento
nero
colore della calotta del segnalatore luminoso
altri
larghezza dell’apertura
0 mm
altezza dell’apertura
0 mm
funzione di commutazione con bloccaggio a scatto
sì
materiale dell’anello frontale
metallo
colore dell'anello frontale
altri
grado di protezione (IP), lato frontale
IP66
tipo di protezione (NEMA)
altri
Approvazioni
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL Category Control No.
NKCR
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
Dimensioni
con 2 elementi di contatto M22-K standard...
con elementi di contatto a parte posteriore piatta M22-FK...
