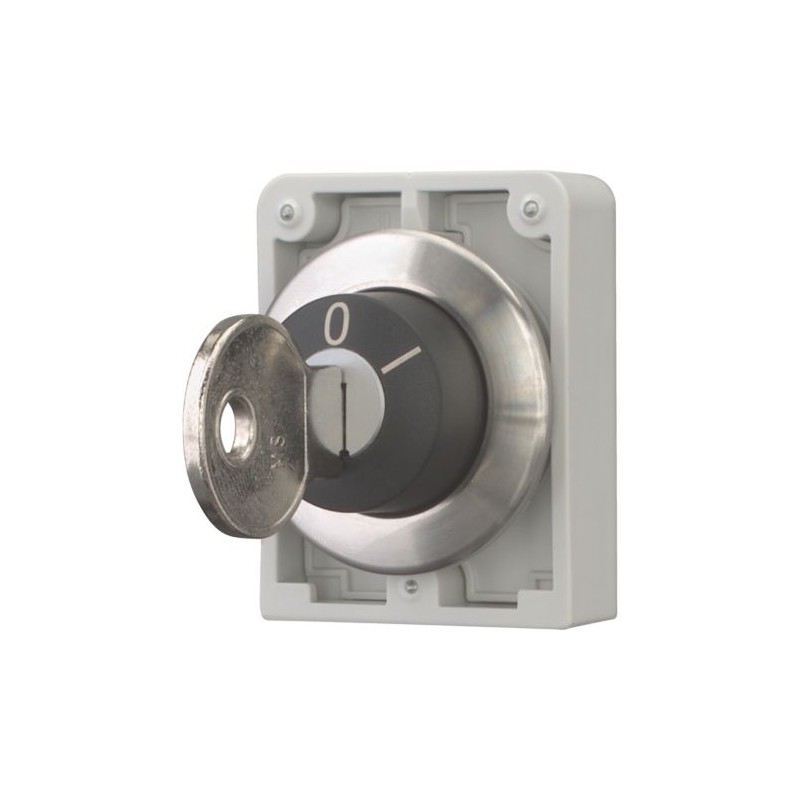

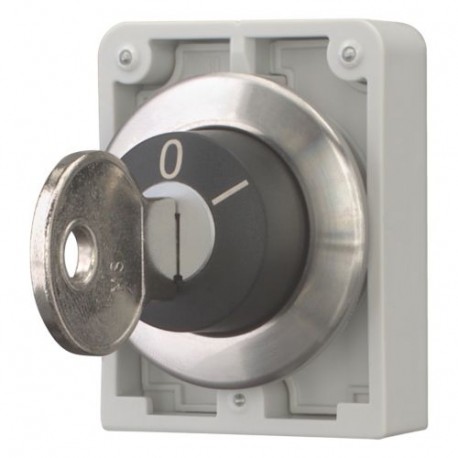

M30I-FWRS-MS*-A1 188151 Y7-188151 EATON ELECTRIC Key-operated push-buttons, flat front, not master-key syste.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M30I-FWRS-MS*-A1 188151 Y7-188151 EATON ELECTRIC Key-operated push-buttons, flat front, not master-key syste..

M30I-FWRS-MS*-A1

188151

Y7-188151

EATON-MOELLER

Key-operated push-buttons, flat front, not master-key system compatible, 2/3 positions selectable, /momentary selectable, MS selectable, individual facility for inscription

Selettore a chiave; ad Incastro; 2 posizioni; Chiave personalizzabile; Anello di Acciaio Piatto Anteriore

Eaton Moeller® series M30 - attuatore a chiave, a filo pannello, ritentivo, 2 posizioni, MS1–MS20, estraibilità della chiave: 0, ghiera frontale: acciaio inox

Attuatore con chiave, Gamma prodotti: RMQ-Titan, Unità singola, Versione: Meccanismo di blocco con funzionamento a chiave, permanente, Non adatto per sistemi a chiave maestra, 2 posizioni, Meccanismo di bloccaggio: selezionabile, Grado di protezione: IP64, Anello frontale in acciaio inox, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: Ø 36 mm, Istruzioni: Funzione di fissaggio/ritorno a molla, sostituibile con parti di codifica M22-XC-Y, Estrazione della chiave convertibile con adattatori di codifica M22-XC-..., Con 1 chiave, Norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP64

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $69.11
Prezzo unitario: $69.11
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M30 Pulsante a chiave
Sigla catalogo
188151
Lunghezza/profondità del prodotto
36 mm
Altezza prodotto
67 mm
Larghezza prodotto
46 mm
Peso prodotto
0.06 kg
Certificazione/i
IEC/EN 60947
VDE 0660
CSA file No. 012528
CSA Class No.: 3211-03
DNV
UL File No.: E29184
GL
IEC/EN 60947-5
UL 508
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CE marking
UL Category Control No.: NKCR
UL Listed
CSA certified
Codice modello
M30I-FWRS-MS*-A1

Features & Functions

Colore ghiera frontale
Acciaio inox
Materiale ghiera frontale
Metallo
Progettazione
Meccanismo di blocco con comando a chiave
Parte anteriore piatta
Dotato di:
anello frontale
Funzioni
Funzione di blocco in posizione/ritorno, sostituibile con parti con codice M22-XC-Y
Codice chiave
selezionabile

General

Accessori
1 chiave inclusa con l'apparecchiatura in dotazione.
Grado di protezione
NEMA 4X, 13
Grado di protezione (lato anteriore)
IP66
Durata meccanica
100.000 operazioni
Diametro di apertura
30 mm
Massima frequenza di manovra
100 operazioni/h
Coppia di esercizio
0.5 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ-Titan
Dimensione
Front dimensions: Ø 36 mm
Angolo di commutazione
60 °
Tipo
Selettore a chiave

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
15 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido, costante, a IEC 60068-2-78
Caldo umido, ciclico, a IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Colore attuatore
Nero
Funzione attuatore
Permanente
funzione di commutazione con bloccaggio a scatto
Chiave estraibile in posizione 0
Tipo attuatore
Chiave
Numero di posizioni dell’interruttore
2

Contacts

Forza per apertura positiva - min
0 N

Design verification

10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).

ETIM for 188151 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 2
tipo di elemento di azionamento (EF006976) chiave
adatto per illuminazione (EF001142) No
colore dell'elemento di azionamento (EF007167) nero
colore della calotta del segnalatore luminoso (EF007165) altro
tipo di lente (EF006253) tondo
diametro del foro (EF000079) 30 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) No
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) metallo
colore dell'anello frontale (EF002429) acciaio affinato
grado di protezione (IP), lato frontale (EF003118) IP66
indice di protezione (NEMA) (EF011959) 4X, 13
