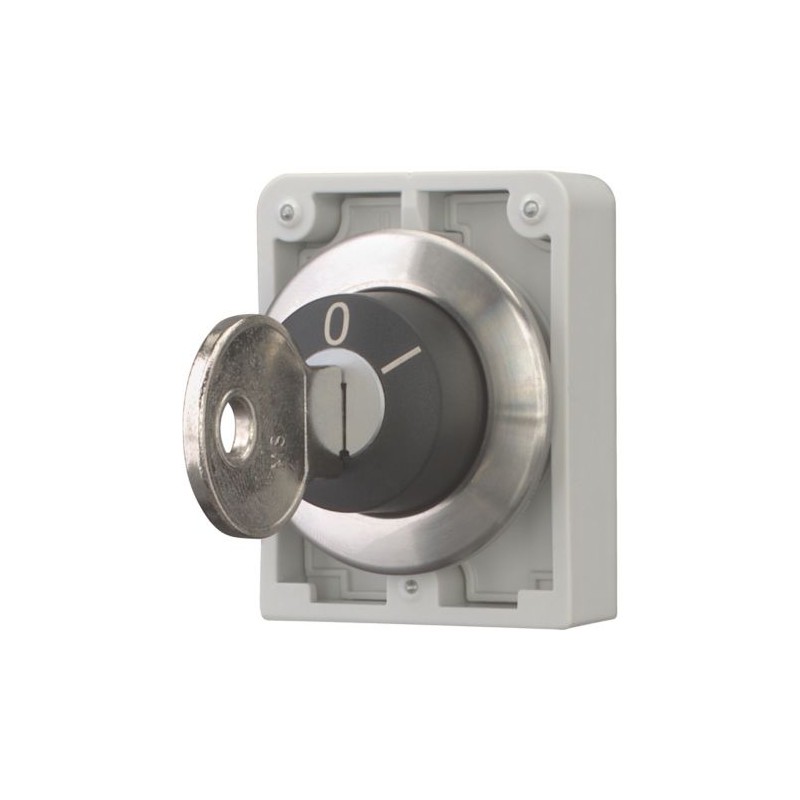

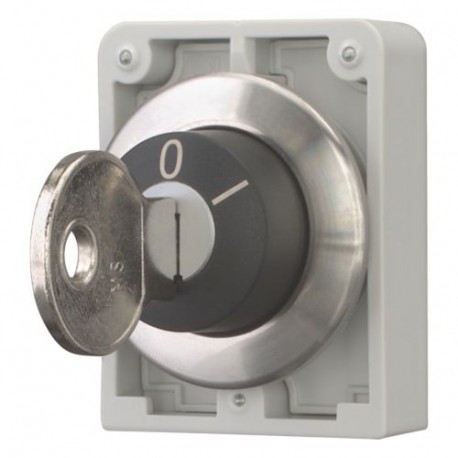

M30I-FWRS-MS* 188150 Y7-188150 EATON ELECTRIC Key-operated push-buttons, flat front, not master-key system c.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M30I-FWRS-MS* 188150 Y7-188150 EATON ELECTRIC Key-operated push-buttons, flat front, not master-key system c..

M30I-FWRS-MS*

188150

Y7-188150

EATON-MOELLER

Key-operated push-buttons, flat front, not master-key system compatible, 2 positions, maintained, MS selectable

Selettore a chiave; ad Incastro; 2 posizioni; Chiave personalizzabile; Anello di Acciaio Piatto Anteriore

Eaton Moeller® series M30 - attuatore a chiave, a filo pannello, ritentivo, 2 posizioni, MS1–MS20, estraibilità della chiave: 0, I,ghiera frontale: acciaio inox

Attuatore con chiave, Gamma prodotti: RMQ-Titan, Unità singola, Design: Meccanismo di blocco con comando a chiave, permanente, Non adatto per sistemi a chiave maestra, 2 posizioni, Meccanismo di bloccaggio: selezionabile, I, Grado di protezione: IP64, Anello frontale in acciaio inox, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: Ø 36 mm, Istruzioni: Funzione di mantenimento/ritorno a molla, sostituibile con parti di codifica M22-XC-Y, Estrazione della chiave convertibile con adattatori di codifica M22-XC-..., Con 1 chiave, Norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP64

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M30 Pulsante a chiave
Sigla catalogo
188150
Lunghezza/profondità del prodotto
36 mm
Altezza prodotto
67 mm
Larghezza prodotto
46 mm
Peso prodotto
0.06 kg
Certificazione/i
IEC/EN 60947
VDE 0660
CSA file No. 012528
CSA Class No.: 3211-03
DNV
UL File No.: E29184
GL
IEC/EN 60947-5
UL 508
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CE marking
UL Category Control No.: NKCR
UL Listed
CSA certified
Codice modello
M30I-FWRS-MS*

Features & Functions

Colore ghiera frontale
Acciaio inox
Materiale ghiera frontale
Metallo
Progettazione
Meccanismo di blocco con comando a chiave
Parte anteriore piatta
Dotato di:
anello frontale
Funzioni
Funzione di blocco in posizione/ritorno, sostituibile con parti con codice M22-XC-Y
Codice chiave
selezionabile

General

Accessori
1 chiave inclusa con l'apparecchiatura in dotazione.
Grado di protezione
NEMA 4X, 13
Grado di protezione (lato anteriore)
IP66
Durata meccanica
100.000 operazioni
Diametro di apertura
30 mm
Massima frequenza di manovra
100 operazioni/h
Coppia di esercizio
0.5 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ-Titan
Dimensione
Front dimensions: Ø 36 mm
Angolo di commutazione
60 °
Tipo
Selettore a chiave

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Colore attuatore
Nero
Funzione attuatore
Permanente
funzione di commutazione con bloccaggio a scatto
Chiave estraibile in posizione 0
Chiave estraibile in posizione 1
Tipo attuatore
Chiave
Numero di posizioni dell’interruttore
2

Contacts

Forza per apertura positiva - min
0 N

Design verification

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

ETIM for 188150 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 2
tipo di elemento di azionamento (EF006976) chiave
adatto per illuminazione (EF001142) No
colore dell'elemento di azionamento (EF007167) nero
colore della calotta del segnalatore luminoso (EF007165) altro
tipo di lente (EF006253) tondo
diametro del foro (EF000079) 30 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) No
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) metallo
colore dell'anello frontale (EF002429) acciaio affinato
grado di protezione (IP), lato frontale (EF003118) IP66
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M30I-FWRS-MS* Y7-188150 188150 ES_182922.pdf 3 Mbytes M30I-FWRS-MS* Y7-188150 188150 ES_182922.pdf
