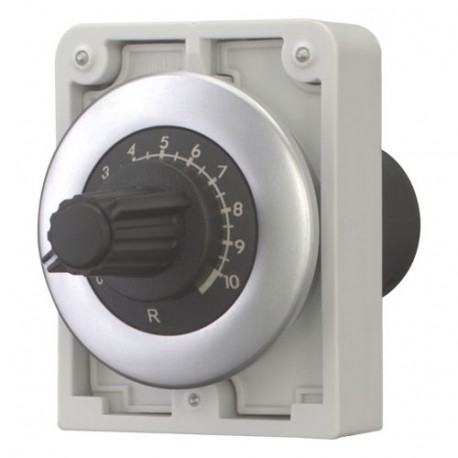

M30C-FR*-* 187081 Y7-187081 EATON ELECTRIC Potenziometro 30 millimetri valore personalizzabile Anello metall.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M30C-FR*-* 187081 Y7-187081 EATON ELECTRIC Potenziometro 30 millimetri valore personalizzabile Anello metall..

M30C-FR*-*

187081

Y7-187081

EATON-MOELLER

Potenziometro; 30 millimetri; valore personalizzabile; Anello metallico anteriore piatto

Potenziometro, Frontale piatto, M30, 30.5 mm, P 0.5 W, Ghiera frontale in metallo

Potenziometro, Struttura RMQ: frontale piatto, Riferimento gruppo di parti (ad es. DIL): M30, Diametro foro di montaggio: 30,5 mm, Unità singola, Descrizione: 3 morsetti a vite singoli, Precisione del valore di resistenza: ± 10% (lineare), Resistenza: Selezionabile, → Nota, Potenza nominale: P= 0,5 W, Grado di protezione: IP66, Cornice in metallo, Connessione SmartWire-DT: no

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Potenziometro per dispositivi di controllo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Potenziometro, Frontale piatto, M30, 30.5 mm, P 0.5 W, Ghiera frontale in metallo
Potenziometro, Design RMQ: Frontale piatto, Rilevatore tipo: M30, Diametro foro di montaggio: 30.5 mm, Apparecchio singolo, Descrizione: 3 collegamenti a vite separati, Precisione dei valori di resistenza: ± 10 % (lineare), resistenza: selezionabile, ￫ Note, Potenza nominale: P= 0.5 W, Grado di protezione: IP66, Ghiera frontale in metallo, Collegamento a SmartWire-DT: no

Programma di fornitura

Design RMQ
Frontale piatto
Rilevatore tipo
M30
Diametro foro di montaggio [⌀]
30.5 mm
Funzione di base
Potenziometro
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Descrizione
3 collegamenti a vite separati
Precisione dei valori di resistenza: ± 10 % (lineare)
angolo di rotazione meccanico: 285° (+0/-5°)
schema
116S107
resistenza
selezionabile, ￫ Note
Potenza nominale [P]
0.5 W
Grado di protezione
IP66
Anello frontale
Ghiera frontale in metallo
Collegamento a SmartWire-DT
no
Note

Durante l'ordinazione aggiungere al tipo i seguenti dati:

*- *:1° simbolo ≙ Valori di resistenza attuali:
1K = 1 kΩ
2K2 = 2,2 kΩ
4K7 = 4,7 kΩ
10K = 10 kΩ
22K = 22 kΩ
47K = 47 kΩ
100K = 100 kΩ
470K = 470 kΩ
1M = 1 MΩ
*- *:2° simbolo ≙ Scala standard/dicitura: X1000
senza scala/dicitura: ’’‐’’

Dati tecnici

Generalità
Durata, meccanica [Man]
≧ 25000
Grado di protezione
IP66
Temperatura ambientea giorno
-25 - +70 °C
Coppia di serraggio vite di collegamento
0.5 Nm
Omologazioni navali
DNV
GL
0000SPC-1830000SPC-180

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / potenziometro per apparecchi di comando (EC001027)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Potenziometro per unitÓ di comando ([email protected] [AKF045014])
resistenza
0 Ohm
assorbimento di potenza
0.5 W
diametro del foro
30 mm
numero di giri
1 - 1
esecuzione del collegamento elettrico
raccordo a vite
grado di protezione (IP)
IP66
tipo di protezione (NEMA)
altri

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Dimensioni

1160DIM-156
1160DIM-169
con 2 elementi di contatto standard M22-K...
1160DIM-170
con elementi di contatto Flat-Rear M22-FK...
1160DIM-184

ETIM for 187081 Apparecchi elettrici a bassa tensione (EC001027)
Caratteristica Valore
resistenza (EF002431) 0 Ohm
assorbimento di potenza (EF000346) 0.5 W
diametro del foro (EF000079) 30 mm
numero di giri (EF006943) 1
tipo di collegamento elettrico (EF003961) raccordo a vite
grado di protezione (IP) (EF005474) IP66
indice di protezione (NEMA) (EF011959) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M30C-FR*-* Y7-187081 187081 IT_187081.pdf 460 Kbytes M30C-FR*-* Y7-187081 187081 IT_187081.pdf
