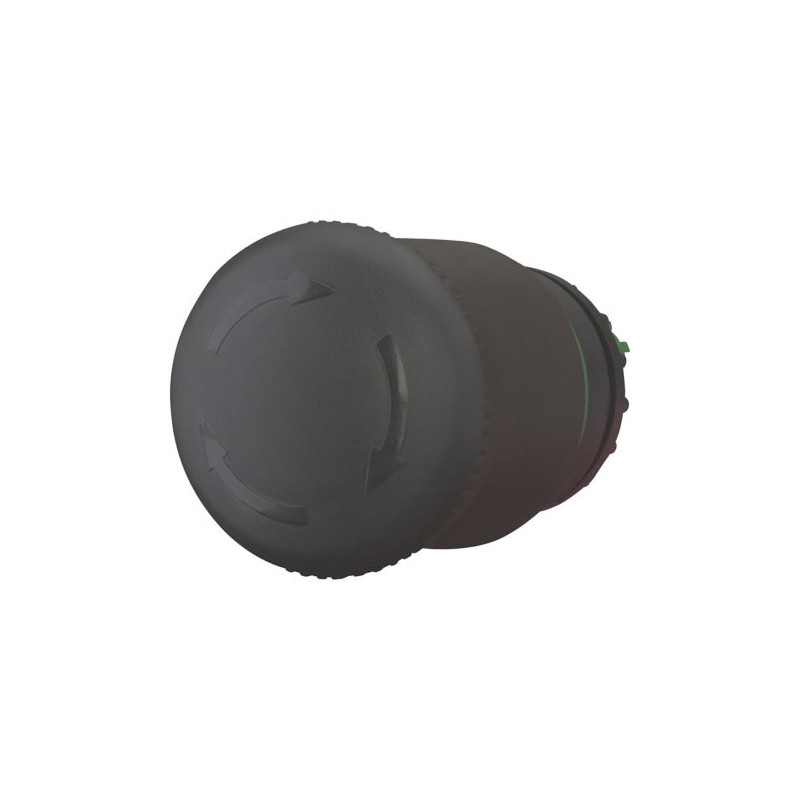

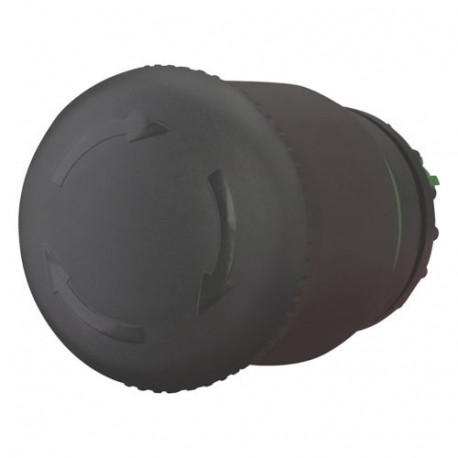

M22SG-PVT 150649 Y7-150649 EATON ELECTRIC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22SG-PVT 150649 Y7-150649 EATON ELECTRIC

M22SG-PVT

150649

Y7-150649

EATON-MOELLER

5

Pulsante HALT/STOP, Gamma prodotti: RMQ-Titan, Unità singola, Design: a forma di fungo, Diametro: 38 mm, Illuminazione: Non illuminata, Funzione di rotazione, Colore testa a fungo: Nero, Colore base: verde, Colore valore RAL: RAL 9006, guida verde, Grado di protezione: IP66, IP67, IP69K, Connessione SmartWire-DT: sì, con connessioni SWD-RMQ, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $136.70
Prezzo unitario: $27.34
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Specifiche generali

Nome del prodotto
Pulsante di arresto/scollegamento di emergenza serie Eaton Moeller®
N. catalogo
150649
Ean
4015081469611
Lunghezza/profondità del prodotto
38 millimetri
Altezza del prodotto
70 millimetri
Larghezza del prodotto
38 millimetri
Peso del prodotto
0,045 kg
Certificazione(i)
Numero di file CSA: 012528
Numero di file UL: E29184
Classe CSA n.: 3211-03
IEC/IT 60947
Ul
CSA-C22.2 n. 94-91
IEC/EN 60947-5
VDE 0660
Numero di controllo di categoria UL: NKCR
dopo Cristo
Csa
CSA-C22.2 n. 14-05
UL 508
DNV
Gl
Lr
Codice modello
M22SG-PVT

Caratteristiche e funzioni

Colore dell'anello frontale
Altro
Colore di base
Verde
Materiale dell'anello anteriore
Altro
colore
giallo
disegno
A forma di fungo
Classico
Illuminazione
Non luminoso
Numero RAL
3000
Metodo di sblocco
Sblocco a rotazione

Generale

Grado di protezione
IP67/IP69K
NEMA 4X, 13
Durata meccanica
100.000 operazioni
Diametro di apertura
22,5 millimetri
Frequenza di manovra
600 manovre/ora
Categoria di prodotto
RMQ-Titano
grandezza
Dimensioni frontali: 22 x 22 mm
tizio

Condizioni ambientali, meccaniche

Posizione di montaggio
Come richiesto
Resistenza agli urti
50 g, meccanico, secondo IEC/EN 60068-2-27, urto sinusoidale 11 ms
Meccanica, secondo IEC/EN 60068-2-27

Condizioni climatiche ambientali

Temperatura ambiente di esercizio - min.
-25 °C
Temperatura ambiente di esercizio - max.
70 °C
Temperatura ambiente di conservazione - min.
40oC
Temperatura della stanza di stoccaggio - max.
80 °C
Resistenza climatica
Caldo umido e costante a IEC 60068-2-78
Caldo umido e ciclico a IEC 60068-2-30

Comunicazione

Connessione a SmartWire-DT
sì
Con connessioni SWD-RMQ

Attuatore

Forza di attuazione
50 N
Colore dell'attuatore
rosso
Diametro dell'attuatore
38 millimetri
Funzione attuatore
Funzione di interblocco
Sblocco a rotazione
Funzione di ritorno

Contatti

Forza per manovra di apertura positiva - min.
0 N

Verifica del progetto

Dissipazione termica dell'apparecchiatura, dipendente dalla corrente Pvid
0 W
Capacità di dissipazione termica Pdiss
0 W
Dissipazione del calore per polo, a seconda della corrente Pvid
0 W
Corrente di utilizzo assegnata per la dissipazione termica specifica (ingresso)
0 A
Dissipazione statica del calore, non dipendente dalla corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti dello standard del prodotto.
10.2.3.1 Verifica della stabilità termica degli armadi
Soddisfa i requisiti dello standard del prodotto.
10.2.3.2 Verifica. Resistenza dei materiali isolanti in condic. Calore normale
Soddisfa i requisiti dello standard del prodotto.
10.2.3.3. Res. mat. corridoio. al calore/fuoco eccessivo per effetto di. interno
Soddisfa i requisiti dello standard del prodotto.
10.2.4 Resistenza alle radiazioni ultraviolette (UV)
Si prega di informarsi
10.2.5 Elevazione
Non si applica, poiché è necessario valutare l'intero apparato.
10.2.6 Impatto meccanico
Non si applica, poiché è necessario valutare l'intero apparato.
10.2.7 Iscrizioni
Soddisfa i requisiti dello standard del prodotto.
10.3 Grado di protezione delle assemblee
Non si applica, poiché è necessario valutare l'intero apparato.
10.4 Distanze e distanze dell'effluvio
Soddisfa i requisiti dello standard del prodotto.
10.5 Protezione contro le scosse elettriche
Non si applica, poiché è necessario valutare l'intero apparato.
10.6 Incorporazione di dispositivi e componenti di commutazione
Non si applica, poiché è necessario valutare l'intero apparato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore di quadri.
10.8 Connessioni di conduttori esterni
È responsabilità del costruttore di quadri.
10.9.2 Resistenza alla frequenza dell'alimentazione elettrica
È responsabilità del costruttore di quadri.
10.9.3 Tensione impulsiva supportata
È responsabilità del costruttore di quadri.
10.9.4 Prove di armadi in materiale isolante
È responsabilità del costruttore di quadri.
10.10 Aumento della temperatura
Non applicabile.
10.11 Resistenza al cortocircuito
È responsabilità del quadrilatero. Le specifiche del centralino devono essere prese in considerazione.
10.12 Compatibilità elettromagnetica
È responsabilità del quadrilatero. Le specifiche del centralino devono essere prese in considerazione.
10.13 Funzione meccanica
Il dispositivo è conforme ai requisiti, a condizione che vengano rispettate le informazioni contenute nel foglio di istruzioni (IL).

ETIM for 150649 Apparecchi elettrici a bassa tensione (EC001038)
Caratteristica Valore
colore del pulsante (EF000190) rosso
tipo di lente (EF006253) tondo
diametro della calotta (EF001423) 38 mm
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 4X, 13
forma del pulsante (EF001546) alto
adatto per illuminazione (EF001142) No
con illuminazione (EF003829) No
tensione di alimentazione della lampada (EF006522) 0 V
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) Sì
con anello frontale (EF006014) No
materiale dell'anello frontale (EF005972) altro
colore dell'anello frontale (EF002429) altro
adatto per arresto d'emergenza (EF001433) No
tipo di sblocco (EF001403) sblocco a rotazione

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
