NZM1-XHB-DA 125956 Y7-125956 EATON ELECTRIC Kit per interruttore generale, +maniglia supplementare, grandezz.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XHB-DA 125956 Y7-125956 EATON ELECTRIC Kit per interruttore generale, +maniglia supplementare, grandezz..

NZM1-XHB-DA

125956

Y7-125956

EATON-MOELLER

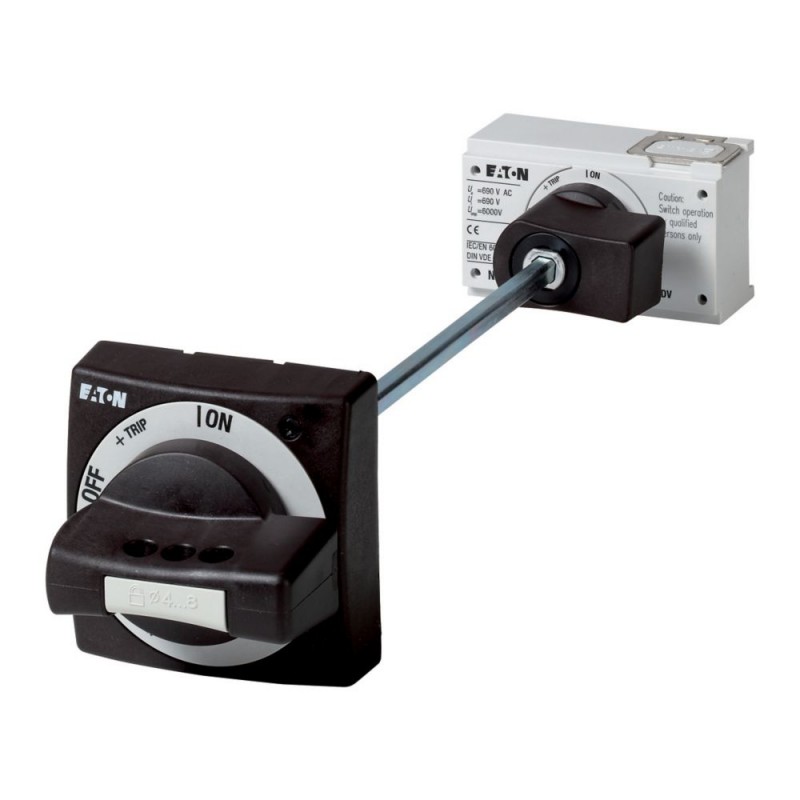

Kit per interruttore generale, +maniglia supplementare, grandezza 1

Interruttore di commutazione NZM

Eaton Moeller series NZM - Molded Case Circuit Breaker. Main switch assembly kit, +additional handle, size 1

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Nota: Maniglia di aggancio porta girevole con azionamento girevole. Maniglia girevole aggiuntiva sull'interruttore con comando "Deliberate Action". Albero di prolunga NZM. -XV6 per una profondità di montaggio di 600 mm, albero di prolunga NZM1/2-XV4 con NZM1 per una profondità di montaggio di 400 mm. Targhetta di segnalazione esterna/targa di segnalazione in tedesco/inglese. Simbolo del fulmine nero e giallo. La targhetta di segnalazione/targhetta di segnalazione esterna può essere agganciata. Per migliorare il coperchio dell'etichetta della sbarra sul lato di ingresso, ordinare una protezione IP2X contro il contatto con le dita. Con maniglia girevole di accoppiamento porta nera. Può essere bloccato in posizione 0 della maniglia da un massimo di 3 lucchetti, può anche essere modificato in posizione I. Può essere bloccato sull'interruttore in posizione 0. Con interblocco porta può essere utilizzato per NZM1 (-4), PN1 (-4), N1 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $328.35
Prezzo unitario: $328.35
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM elemento di comando
Sigla catalogo
125956
EAN
4015081235629
Lunghezza/profondità del prodotto
380 mm
Altezza prodotto
100 mm
Larghezza prodotto
140 mm
Peso prodotto
0.683 kg
Conformità
UL/CSA
IEC
RoHS conform
Certificazione/i
UL489
UL (File No. E140305)
UL listed
CE marking
CSA (File No. 22086)
UL508A
CSA-C22.2 No. 5-09
Specially designed for North America
IEC60947
CSA certified
NFPA79
UL (Category Control Number DIHS)
CSA (Class No. 1437-01)
Codice modello
NZM1-XHB-DA

Specifiche del prodotto

Utilizzato con
NZM1(-4)
N1(-4)
PN1(-4)
Tipo
Accessorio Kit per interruttore generale
Caratteristiche speciali
È possibile agganciare una targhetta/etichetta di denominazione esterna. Per una migliore copertura tag sbarra collettrice sul lato di ingresso, ordinare una protezione di classe IP2X per il contatto con le dita. Kit per l'utilizzo come interruttore generale
Caratteristiche
Bloccabile
Con maniglia per comando rinviato e bloccoporta di colore nero
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Colore
Grigio
Dotato di:
Maniglia per comando rinviato e bloccoporta con comando rotativo
Simbolo del fulmine nero e giallo
Targhetta esterna per segnalazione pericolo/targhetta di identificazione in tedesco/inglese
Maniglia aggiuntiva sull'interruttore con tipo di comando “Deliberate Action (azione intenzionale)” secondo NFPA79 e UL508A Parte 2
Albero di prolunga NZM1/2-XV4 per profondità di montaggio 400 mm
Lucchetto
Carcassa
NZM1
Adatto per
Interruttore automatico di potenza
Sezionatore
Tipo di coperchio/sportello
Bloccoporta in OFF con max. 3 lucchetti
Dopo l’attivazione del bloccoporta, non deve essere aperto quando è su ON o su SGANCIO. Deve essere aperto solo su OFF
Il bloccoporta può essere modificato in modo tale da essere rimosso dall'esterno utilizzando un cacciavite
Bloccoporta non rimosso nella posizione bloccata OFF.
Impianto di blocco
Modificabile anche in posizione I
Bloccabile in posizione 0 sulla maniglia utilizzando fino a 3 lucchetti
Bloccabile sull'interruttore in posizione 0
Con bloccoporta
Grado di protezione/tipo di involucro NEMA
IP66
4X. 12

ETIM for 125956 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) grigio
adatto per arresto d'emergenza (EF001433) No
con asse (EF001434) No
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XHB-DA Y7-125956 125956 ES_158048.pdf 2 Mbytes NZM1-XHB-DA Y7-125956 125956 ES_158048.pdf
