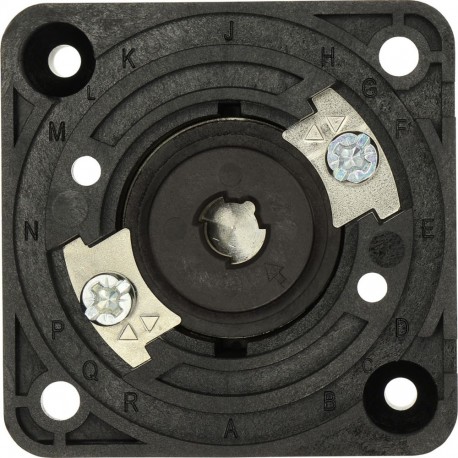

S-T0 086709 0001456512 EATON ELECTRIC Comando a chiave, per T0
S-T0
086709
0001456512
EATON-MOELLER
Comando a chiave, per T0
Serratura; Per T0
apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
Sezionatori e interruttori a camme
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Comando a chiave, per T0
Accessori per commutatori a camme T/sezionatori di potenza P secondo IEC/EN60947-3, forme costruttive generali: custodia sporgente in materiale isolante, da incasso, da incasso a fissaggio centrale, a comando rinviato da incasso nei sistemi di distribuzione (IVS). a comando rinviato. I potenti, robusti e compatti commutatori a camme T trovano impiego nell'industria, nel settore dell'artigianato e della tecnica edilizia. È disponibile una vasta gamma di circuiti standard che può essere ampliata con circuiti customizzati. Qui le possibilità sono quasi infinite. Una vasta gamma di accessori completa la gamma degli interruttori, per un numero pressoché illimitato di applicazioni. Tutti gli interruttori sono dotati di contatti a doppia interruzione.
Programma di fornitura
Funzione di base
Dispositivi di bloccaggio
Funzione
comando a chiave
Serratura singola KMS 1
non adatto per serrature d'impianto
La chiave sostituisce la maniglia rotativa, senza chiave non è possibile alcuna commutazione.
L'indicatore di posizione si trova sull'interblocco.
non adatto per serrature d'impianto
La chiave sostituisce la maniglia rotativa, senza chiave non è possibile alcuna commutazione.
L'indicatore di posizione si trova sull'interblocco.
utilizzo con
T0-1…/E - T0-6.../E
T0-1…/Z - T0-6.../Z
T0-1…/I1 - T0-4.../I1
T3-1…/E - T3-5.../E
T3-1…/Z - T3-5.../Z
T3-1…/I2 - T3-4.../I2
P1-…/E, …/I2, …/Z
T0-1…/Z - T0-6.../Z
T0-1…/I1 - T0-4.../I1
T3-1…/E - T3-5.../E
T3-1…/Z - T3-5.../Z
T3-1…/I2 - T3-4.../I2
P1-…/E, …/I2, …/Z
Informazioni sull'entità della fornitura
con 2 chiavi
Chiave di riserva ￫n. 231972
Chiave di riserva ￫n. 231972
chiave estraibile a
È possibile modificare la possibilità di rimuovere la chiave mediante i cricchetti VR-T0, anche in un secondo momento.
Quando si ordina un interruttore rotante con piastra frontale FS908 in combinazione con un’operazione con chiave, la chiave può essere rimossa solo nella posizione 0.
Quando si ordina un interruttore rotante con piastra frontale FS908 in combinazione con un’operazione con chiave, la chiave può essere rimossa solo nella posizione 0.
Grado di protezione
IP53 frontale
Note
In caso di montaggio successivo del comando a chiave si dovrà utilizzare la targhetta frontale del commutatore a camme.
Gli interruttori con FS908 possono essere utilizzati anche con l’interruttore a chiave come interruttore principale.
In caso di interventi di adeguamento di un interruttore standard nella versione /Z, l’asse accorciato AE-T0 (072615) deve essere ordinato separatamente.
Gli interruttori con FS908 possono essere utilizzati anche con l’interruttore a chiave come interruttore principale.
In caso di interventi di adeguamento di un interruttore standard nella versione /Z, l’asse accorciato AE-T0 (072615) deve essere ordinato separatamente.
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Accessori per dispositivi di commutazione bassa tensione (EC002498)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Componenti per tecnica commutazione a bassa tensione (accessori) (ecl@ss13-27-37-13-92 [AKN570018])
Tipo di accessorio/parte di ricambio
Azionamento a chiave
Accessorio
Si
Parte di ricambio
No
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 928 Kbytes |
|
| S-T0 0001456512 086709 IT_086709.pdf | 111 Kbytes |
|
