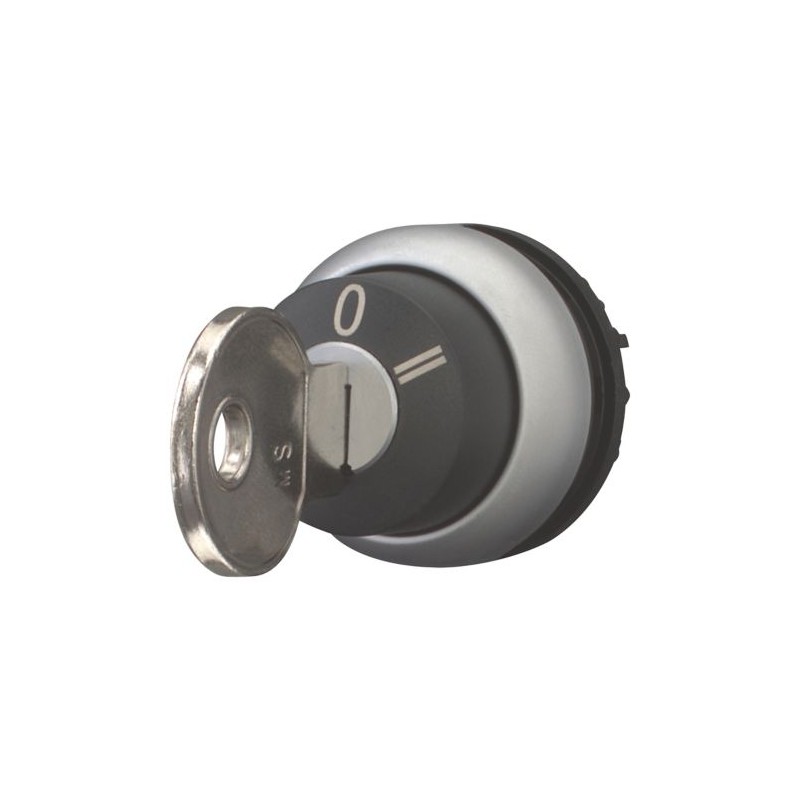

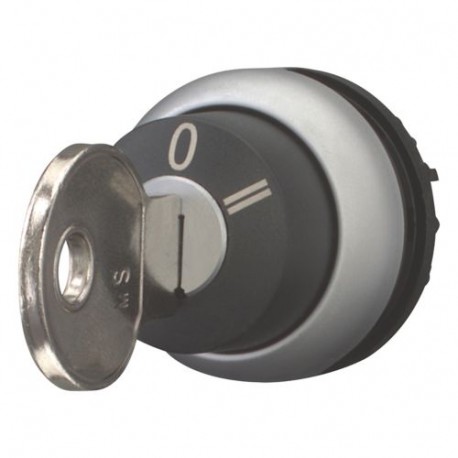

M22-WRS3-MS2 111773 Y7-111773 EATON ELECTRIC Pulsante a chiave, 3 posizioni, permanente Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-WRS3-MS2 111773 Y7-111773 EATON ELECTRIC Pulsante a chiave, 3 posizioni, permanente

M22-WRS3-MS2

111773

Y7-111773

EATON-MOELLER

Pulsante a chiave, 3 posizioni, permanente

Selettore Chiave Interblocco 3 Posizioni Chiave MS2 Anello Titanio

Eaton Moeller® series M22 - attuatore a chiave, ritentivo, 3 posizioni, MS2, estraibilità della chiave: I, 0, II,ghiera frontale: titanio

Attuatore a chiave, Gamma prodotti: RMQ-Titan, Unità singola, Design: Azionamento a chiave, Manutenzione, Non adatto per sistemi a chiave maestra, 3 posizioni, Meccanismo di blocco: MS2, II, Grado di protezione: IP66, Lunetta: titanio, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Istruzioni: Funzione di mantenimento/ritorno a molla, può essere sostituito con parti di codifica M22-XC-Y, Estrazione chiave convertibile con adattatori di codifica M22-XC-..., con ponte a stantuffo per contatto centrale, Con 1 chiave, Norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP66

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $55.45
Prezzo unitario: $55.45
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M22 Pulsante a chiave
Sigla catalogo
111773
EAN
4015081113231
Lunghezza/profondità del prodotto
70 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.034 kg
Certificazione/i
CSA-C22.2 No. 94-91
UL
CSA Class No.: 3211-03
CSA
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL 508
UL File No.: E29184
CE
IEC/EN 60947-5
UL Category Control No.: NKCR
IEC/EN 60947
VDE 0660
DNV
GL
LR
Codice modello
M22-WRS3-MS2

Features & Functions

Colore ghiera frontale
titanio
Materiale ghiera frontale
Termoplastico
Progettazione
Funzionamento a chiave
Comando tradizionale
Dotato di:
anello frontale
Ponticello per azionamento del contatto centrale
Funzioni
Funzione di blocco in posizione/ritorno, sostituibile con parti con codice M22-XC-Y
Codice chiave
MS2

General

Accessori
1 chiave inclusa con l'apparecchiatura in dotazione.
Grado di protezione
NEMA 4X, 13
Grado di protezione (lato anteriore)
IP66
Durata meccanica
100.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
100 operazioni/h
Coppia di esercizio
0.5 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ-Titan
Angolo di commutazione
60 °
Tipo
Selettore a chiave

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido, ciclico, a IEC 60068-2-30
Caldo umido, costante, a IEC 60068-2-78

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Colore attuatore
Nero
Funzione attuatore
Chiave estraibile in posizione 2
funzione di commutazione con bloccaggio a scatto
Permanente
Chiave estraibile in posizione 0
Chiave estraibile in posizione 1
Tipo attuatore
Chiave
Numero di posizioni dell’interruttore
3

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).

ETIM for 111773 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 3
tipo di elemento di azionamento (EF006976) Key
adatto per illuminazione (EF001142) false
colore dell'elemento di azionamento (EF007167) Black
colore della calotta del segnalatore luminoso (EF007165) Other
tipo di lente (EF006253) Round
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) true
a impulso (EF001407) false
con anello frontale (EF006014) true
materiale dell'anello frontale (EF005972) Plastic
colore dell'anello frontale (EF002429) Titanium
grado di protezione (IP), lato frontale (EF003118) IP66
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WRS3-MS2 Y7-111773 111773 EN_289241.pdf 3 Mbytes M22-WRS3-MS2 Y7-111773 111773 EN_289241.pdf
