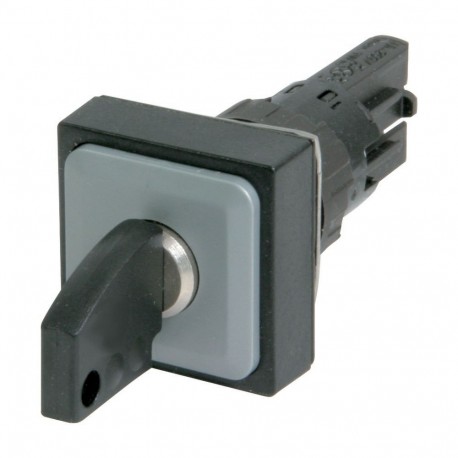

Q25S3R 072378 Y7-72378 EATON ELECTRIC Pulsante a chiave, 3 posizioni, nero, permanente
Q25S3R
072378
Y7-72378
EATON-MOELLER
Pulsante a chiave, 3 posizioni, nero, permanente
Selettore a Chiave 16 mm 25x25 mm Interblocco 3 Posizioni Nero
Eaton Moeller® series RMQ16 Pulsante a chiave, 3 posizioni, nero, permanente Q25S3R
Attuatore con chiave, Gamma prodotti: RMQ16, Unità singola, Design: Azionamento a chiave, permanente, 3 posizioni, II, Grado di protezione: IP65, senza cornice, Collegamento SmartWire-DT: no, Dimensioni frontali: Dimensioni frontali 25 × 25 mm, Con 1 chiave, Grado di protezione: IP65
Apparecchi elettrici a bassa tensione > Switch da quadro
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series RMQ16 Key-operated actuator
Sigla catalogo
072378
EAN
4015080723783
Lunghezza/profondità del prodotto
50 mm
Altezza prodotto
25 mm
Larghezza prodotto
25 mm
Peso prodotto
0.023 kg
Certificazione/i
CSA
UL Category Control No.: NKCR
CSA File No.: 46552
IEC/EN 60947
IEC/EN 60947-5
UL File No.: E29184
CSA-C22.2 No. 14-05
CSA Class No.: 3211-03
UL
UL 508
CE
UL Category Control No.: NKCR
CSA File No.: 46552
IEC/EN 60947
IEC/EN 60947-5
UL File No.: E29184
CSA-C22.2 No. 14-05
CSA Class No.: 3211-03
UL
UL 508
CE
Codice modello
Q25S3R
Features & Functions
Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Progettazione
Funzionamento a chiave
Dotato di:
anello frontale
General
Accessori
1 chiave inclusa con l'apparecchiatura in dotazione.
Grado di protezione
NEMA 1
Grado di protezione (lato anteriore)
IP65
Durata meccanica
3.000.000 operazioni
Diametro di apertura
16 mm
Massima frequenza di manovra
1800 operazioni/h
Coppia di esercizio
0.4 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ16
Tensione nominale di tenuta ad impulso (Uimp)
800 V AC
Dimensione
Dimensioni frontali: 25 × 25 mm
Angolo di commutazione
45 °
Capacità morsetti
0,5 - 1,0 mm²
Dimensioni del morsetto
2,8 x 0,8 mm a norma DIN 46244, Connettore piatto
2,8 x 0,8 mm a norma DIN 46247 e IEC 60760, Connettori rapidi (fast-on)
2,8 x 0,8 mm a norma DIN 46247 e IEC 60760, Connettori rapidi (fast-on)
Tipo
Selettore a chiave
Ambient conditions, mechanical
Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
40 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
40 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
Climatic environmental conditions
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C
Temperatura ambiente di esercizio (con custodia) - min
25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Idoneità climatica
Caldo umido, costante, a IEC 60068-2-78
Caldo umido, ciclico, a IEC 60068-2-30
Caldo umido, ciclico, a IEC 60068-2-30
Electrical rating
Tensione nominale di isolamento (Ui)
250 V
Tensione nominale di esercizio (Ue), AC - max
24 V
Actuator
Colore attuatore
Nero
Funzione attuatore
Permanente
funzione di commutazione con bloccaggio a scatto
Chiave estraibile in posizione 0
Chiave estraibile in posizione 2
funzione di commutazione con bloccaggio a scatto
Chiave estraibile in posizione 0
Chiave estraibile in posizione 2
Tipo attuatore
Chiave
Numero di posizioni dell’interruttore
3
Communication
Collegamento con SmartWire-DT
No
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
| Caratteristica | Valore |
|---|---|
| numero di posizioni di commutazione (EF000231) | 3 |
| tipo di elemento di azionamento (EF006976) | chiave |
| adatto per illuminazione (EF001142) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| colore della calotta del segnalatore luminoso (EF007165) | altro |
| tipo di lente (EF006253) | quadratico |
| diametro del foro (EF000079) | 16 mm |
| larghezza dell'apertura (EF004565) | 0 mm |
| altezza dell'apertura (EF004778) | 0 mm |
| funzione di commutazione a bloccaggio (EF007447) | Sì |
| a impulso (EF001407) | No |
| con anello frontale (EF006014) | Sì |
| materiale dell'anello frontale (EF005972) | materiale sintetico |
| colore dell'anello frontale (EF002429) | nero |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| Q25S3R Y7-72378 072378 EN_025434.pdf | 1 Mbytes |
|
