> EATON - MOELLER>Ausili di controllo e segnalazione >M22S-WRJ2V 289242 Y7-289242 ELECTRIC Joystick, 2 posizioni, verticale, permanente
ANUNCIAR
Prodotto precedente Prodotto successivo

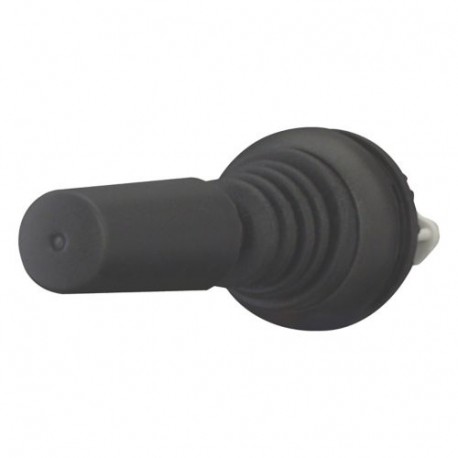

M22S-WRJ2V 289242 Y7-289242 EATON ELECTRIC Joystick, 2 posizioni, verticale, permanente Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22S-WRJ2V 289242 Y7-289242 EATON ELECTRIC Joystick, 2 posizioni, verticale, permanente

M22S-WRJ2V

289242

Y7-289242

EATON-MOELLER

Joystick, 2 posizioni, verticale, permanente

Joystick. Immerso. 2 posizioni. Verticale. Anello Nero

Eaton Moeller® series M22 Joystick, with one operating point per operating direction, With plastic shaft, 2 positions, Bezel: black, maintained, Vertical

Joystick, Gamma prodotti: RMQ-Titan, Unità singola, Descrizione: con un punto di comando per direzione di funzionamento, Con albero in plastica, 2 posizioni, Grado di protezione: IP66, Cornice: nera, Connessione SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: - N/A -, Funzione: permanente, Verticale, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > interruttore di comando a joystick

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $69.07
Prezzo unitario: $69.07
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series joystick M22
Sigla catalogo
289242
EAN
4015082892425
Lunghezza/profondità del prodotto
100 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.038 kg
Certificazione/i
CSA-C22.2 No. 14-05
UL Category Control No.: NKCR
UL File No.: E29184
CSA-C22.2 No. 94-91
UL 508
CE
CSA File No.: 012528
CSA
IEC/EN 60947-5
CSA Class No.: 3211-03
IEC/EN 60947
VDE 0660
UL
Codice modello
M22S-WRJ2V

Features & Functions

Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Dotato di:
anello frontale
Lampada a incandescenza (24 V)
Albero in plastica

General

Grado di protezione
IP66
NEMA 4X, 13
Durata meccanica
100.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
2000 operazioni/h
Categoria prodotto
RMQ-Titan
Tipo
Joystick

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Electrical rating

Corrente nominale di esercizio (Ie) ad AC-21, 400 V, 415 V
0 A

Communication

Collegamento con SmartWire-DT
Sì
Con collegamenti SWD-RMQ

Actuator

Forza di attivazione
5 N
Funzione attuatore
verticale
Permanente
Numero di direzioni di attivazione
2

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 289242 Apparecchi elettrici a bassa tensione (EC000632)
Caratteristica Valore
corrente d'esercizio nominale Ie a AC-21 (EF002417) 0 A
fissaggio centrale, diametro del foro (EF002424) 22.5 mm
lunghezza del joystick (EF006524) 75 mm
numero di direzioni di azionamento (EF002425) 2
numero di posizioni di commutazione (EF000231) 1
numero di contatti di chiusura per ogni direzione di azionamento (EF002427) 0
numero di contatti di apertura per ogni direzione di azionamento (EF008263) 0
numero di contatti invertitori per ogni direzione (EF005599) 0
con ritorno in posizione zero (EF002428) No
bloccaggio in posizione zero (EF006283) No
emettitore di codici (EF005666) No
segnale uscita analogica configurabile (EF003236) No
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
grado di protezione (IP) (EF005474) IP66
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WRJ2V Y7-289242 289242 EN_289241.pdf 3 Mbytes M22S-WRJ2V Y7-289242 289242 EN_289241.pdf
