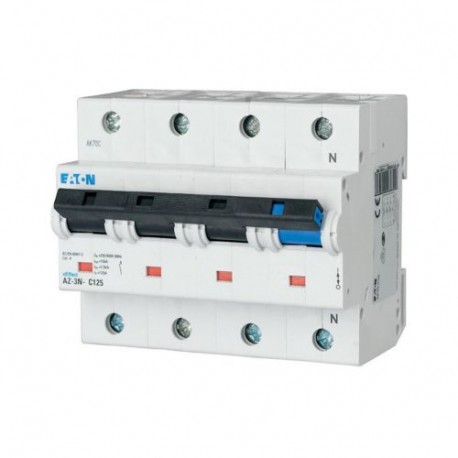

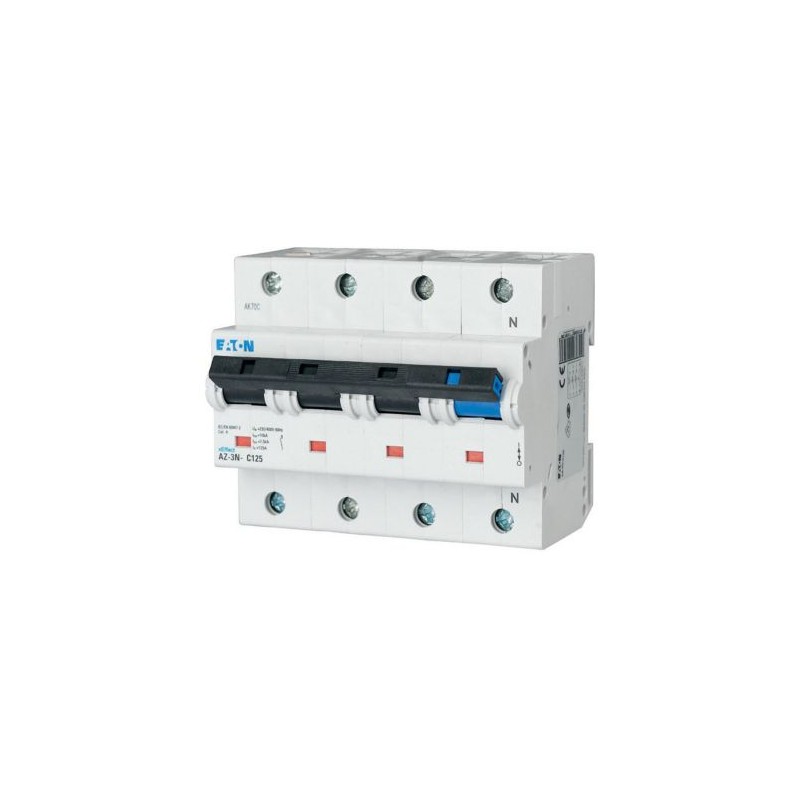

AZ-3N-D32 174530 EATON ELECTRIC Interruttore protettore 32A 3p+N curva caratteristica D Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AZ-3N-D32 174530 EATON ELECTRIC Interruttore protettore 32A 3p+N curva caratteristica D

AZ-3N-D32

174530

EATON-MOELLER

Interruttore protettore; 32A; 3p+N; curva caratteristica D

Interruttore automatico AZ, 32A, 3P+N, curva D

Eaton Moeller series xEffect - AZ MCB. Interruttore magnetotermico (MCB), 32A, 3polo+N, caratteristica di tipo D

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $361.29
Prezzo unitario: $361.29

Quantità Prezzo
1+$361.29
2+$361.29
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - AZ MCB
Sigla catalogo
174530
EAN
4015081709861
Lunghezza/profondità del prodotto
75 mm
Altezza prodotto
90 mm
Larghezza prodotto
108 mm
Peso prodotto
0.844 kg
Conformità
RoHS conform
Certificazione/i
EN45545-2
IEC 61373
Codice modello
AZ-3N-D32

Delivery program

Applicazione
Numero di poli
Tre poli + N
Numero di poli (totale)
4
Numero di poli (protetti)
3
Caratteristica di intervento
D
Caratteristica di rilascio
D
Valore nominale intensità di corrente
32 A
Tipo
  • AZ
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale di esercizio (Ue) - max
400 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
25 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
25 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
25 kA
Categoria di sovratensione
III
Grado di inquinamento
2

Technical data - mechanical

Larghezza in base al numero di distanziali modulari
6
Profondità interna
75 mm
Grado di protezione
IP20
Sezione del conduttore collegabile (nucleo pieno) - min
2.5 mm²
Sezione del conduttore collegabile (pieno) - max
50 mm²
Sezione del conduttore collegabile (multifilo) - min
2.5 mm²
Sezione del conduttore collegabile (multifilo) - max
50 mm²

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
32 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
13.3 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Classe di selettività
3
Caratteristiche
Commutazione simultanea N-neutro
dispositivi supplementari possibili
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Utilizzato con
AZ
Interruttore magnetotermicoInterruttore magnetotermico

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
AZ-3N-D32 174530 ES_211798.pdf 71 Kbytes AZ-3N-D32 174530 ES_211798.pdf
