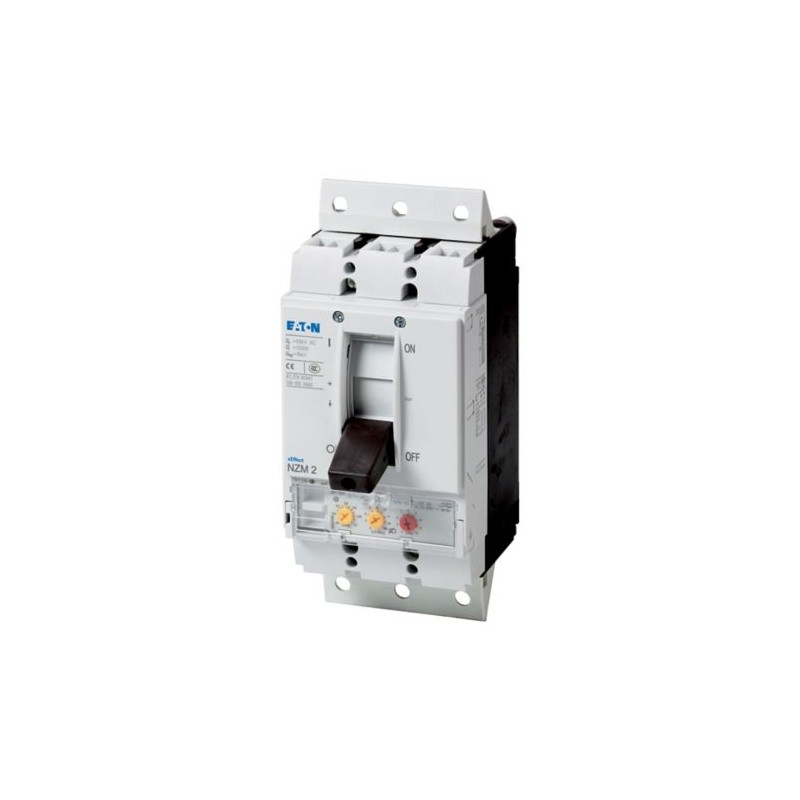

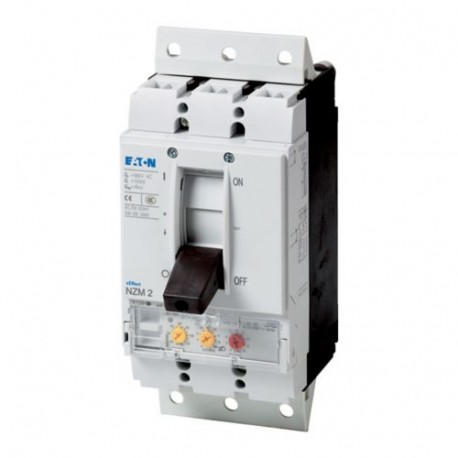

NZMN2-ME90-SVE 113256 Y7-113256 EATON ELECTRIC Interruttore automatico di potenza, 3p, 90A, adattatore
NZMN2-ME90-SVE
113256
Y7-113256
EATON-MOELLER
Interruttore automatico di potenza, 3p, 90A, adattatore
Automatico Int. NZM, 3P, 90A, Plug-in
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 90A, plug-in module, N, 2
Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
113256
EAN
4015081127917
Lunghezza/profondità del prodotto
180 mm
Altezza prodotto
245 mm
Larghezza prodotto
105 mm
Peso prodotto
2.884 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
IEC
Codice modello
NZMN2-ME90-SVE
Specifiche del prodotto
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
90 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM2
Accessorio necessario
NZM2-XSVS
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Protezione termica
Grado di inquinamento
3
Metodo di montaggio
Dispositivo rimovibile
apparecchio da incasso, tecnica con inserto a innesto
apparecchio da incasso, tecnica con inserto a innesto
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido ciclico, secondo IEC 60068-2-30
Dissipazione apparecchiature, dipendente da corrente
6,68 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
300 V AC (tra i contatti ausiliari)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo VDE 0106 parte 100
Tensione nominale di isolamento (Ui)
1000 V
Potenza di esercizio nominale in AC-3, 230 V
22 kW
Potenza nominale di esercizio in AC-3, 400 V
45 kW
Tecnica di spegnimento
elettronico
Grado di protezione
IP20 (grado di protezione base), nell'area dei comandi di funzionamento)
IP20
IP20
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
78 A (690 V AC-3)
81 A (400 V AC-3)
81 A (400 V AC-3)
Grado di protezione (IP), parte frontale
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
IP40 (con cornice)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Numero di poli
a 3 poli
Capacità morsetti (conduttore in rame)
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Durata elettrica
5000 operazioni a 690 V CA-3
6500 operazioni a 415 V CA-3
10.000 operazioni a 415 V CA-1
10.000 operazioni a 400 V CA-1
6500 operazioni a 400 V CA-3
7500 operazioni a 690 V CA-1
6500 operazioni a 415 V CA-3
10.000 operazioni a 415 V CA-1
10.000 operazioni a 400 V CA-1
6500 operazioni a 400 V CA-3
7500 operazioni a 690 V CA-1
Funzioni
sensibile a guasto di fase
Protezione motore
Protezione motore
Resistenza agli urti
20 g (semionda 20 ms)
Corrente nominale di esercizio per dissipazione specifica (In)
90 A
Corrente nominale ammissibile di breve durata (t = 0,3 s)
1.9 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
1.9 kA
Impostazione sganciatore per cortocircuito istantaneo - max
1260 A
Impostazione sgancio in cortocircuito istantaneo - min
180 A
Tipo di maniglia
Leva a bilanciere
Impostazione corrente istantanea (Ii) - max
1260 A
Impostazione corrente istantanea (Ii) - min
90 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
90 A
Impostazione corrente di sovraccarico (Ir) - min
45 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
85 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
35 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
35 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
25 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
5 kA
Morsetti standard
Morsetto a vite
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 10 ms
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Capacità morsetti (cavo di comando)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
0,75 mm² - 1,5 mm² (2x)
Capacità morsetti (busbar in rame)
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in rame)
6 mm² - 16 mm² (2x) sul morsetto a mantello
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² sul morsetto a mantello
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² sul morsetto a mantello
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
Potere di interr. nom. in cortocircuito Icu (IEC/EN 60947) a 400/415 V, 50/60 Hz
35 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
105 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
74 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
40 kA
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
187 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
