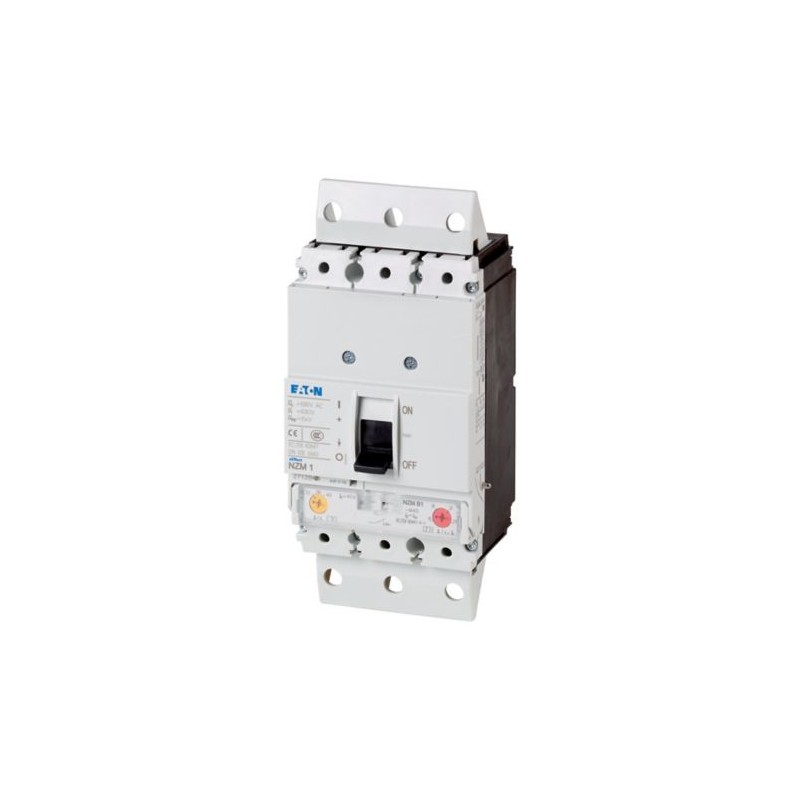

NZMB1-M80-SVE 112722 Y7-112722 EATON ELECTRIC Interruttore automatico di potenza, 3p, 80A, adattatore
NZMB1-M80-SVE
112722
Y7-112722
EATON-MOELLER
Interruttore automatico di potenza, 3p, 80A, adattatore
automatico NZM, 3P, 80A, plug-in
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 80A, plug-in module, B1-M80-SVE
Serie NZM.. Gli interruttori automatici -M coprono tutti i casi applicativi con solo quattro dimensioni compatte e sono adatti per il mercato IEC. I gruppi funzionali modulari rendono sempre flessibile il montaggio. Con sganciatori termomagnetici per la protezione del motore. Note: Con sensibilità ai guasti di fase, classe 10A, IEC/EN 60947-4-1, IEC/EN 60947-2 gli interruttori automatici soddisfano tutti i requisiti della categoria di commutazione AC-3.
Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM interruttore automatico magnetotermico scatolato
Sigla catalogo
112722
EAN
4015081122622
Lunghezza/profondità del prodotto
90 mm
Altezza prodotto
201 mm
Larghezza prodotto
95 mm
Peso prodotto
1.201 kg
Conformità
RoHS conform
Certificazione/i
IEC
IEC/EN 60947
IEC/EN 60947
Codice modello
NZMB1-M80-SVE
Specifiche del prodotto
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 440 V
Valore nominale intensità di corrente
80 A
Tensione nominale
440 V - 440 V
Tipo di telaio dell'interruttore automatico di potenza
NZM1
Accessorio necessario
NZM1-XSVS
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Protezione termica
Grado di inquinamento
3
Metodo di montaggio
Dispositivo rimovibile
apparecchio da incasso, tecnica con inserto a innesto
apparecchio da incasso, tecnica con inserto a innesto
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
20,83 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
300 V AC (tra i contatti ausiliari)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo VDE 0106 parte 100
Tensione nominale di isolamento (Ui)
690 V
Potenza di esercizio nominale in AC-3, 230 V
22 kW
Potenza nominale di esercizio in AC-3, 400 V
45 kW
Tecnica di spegnimento
termomagnetico
Grado di protezione
IP20
IP20 (grado di protezione base), nell'area dei comandi di funzionamento)
IP20 (grado di protezione base), nell'area dei comandi di funzionamento)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Altro
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
68 A (400 V AC-3)
Grado di protezione (IP), parte frontale
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
IP40 (con cornice)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Numero di poli
a 3 poli
Capacità morsetti (conduttore in rame)
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Max. 9 segmenti da 9 mm x 0,8 mm sul morsetto a mantello
Max. 9 segmenti da 9 mm x 0,8 mm sul morsetto a mantello
Durata elettrica
7500 operazioni a 400 V CA-1
7500 operazioni a 415 V CA-1
7500 operazioni a 415 V CA-1
Funzioni
sensibile a guasto di fase
Protezione motore
Protezione motore
Resistenza agli urti
20 g (semionda 20 ms)
Corrente nominale di esercizio per dissipazione specifica (In)
80 A
Impostazione sganciatore per cortocircuito istantaneo - max
1120 A
Impostazione sgancio in cortocircuito istantaneo - min
640 A
Tipo di maniglia
Leva a bilanciere
Impostazione corrente istantanea (Ii) - max
1120 A
Impostazione corrente istantanea (Ii) - min
640 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
80 A
Impostazione corrente di sovraccarico (Ir) - min
63 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
30 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
18.5 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
18.5 kA
Morsetti standard
Morsetti a mantello
Morsetti opzionali
Collegamento sul lato posteriore. Morsetto a vite. Morsetto a tunnel
Sistema di sgancio
Sganciatore magnetotermico
Tempo totale di interruzione al cortocircuito
< 10 ms
Capacità morsetti (conduttore/cavo pieno in alluminio)
10 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 35 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 95 mm² (1x) sul morsetto a tunnel
25 mm² - 35 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 95 mm² (1x) sul morsetto a tunnel
25 mm² - 35 mm² (1x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (cavo di comando)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
0,75 mm² - 1,5 mm² (2x)
Capacità morsetti (busbar in rame)
Max. 16 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Min. 12 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M6 sul collegamento a vite lato posteriore
Min. 12 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M6 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
16 mm² (1x) sul morsetto a tunnel
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
10 mm² - 16 mm² sul morsetto a mantello
6 mm² - 16 mm² (2x) sul morsetto a mantello
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
10 mm² - 16 mm² sul morsetto a mantello
6 mm² - 16 mm² (2x) sul morsetto a mantello
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 95 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² (2x) diretto al collegamento lato posteriore dell'interruttore
10 mm² - 70 mm² (1x) sul morsetto a mantello
6 mm² - 25 mm² (2x) sul morsetto a mentello
10 mm² - 70 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² (2x) diretto al collegamento lato posteriore dell'interruttore
10 mm² - 70 mm² (1x) sul morsetto a mantello
6 mm² - 25 mm² (2x) sul morsetto a mentello
10 mm² - 70 mm² (1x) diretto al collegamento posteriore dell'interruttore
Potere di interr. nom. in cortocircuito Icu (IEC/EN 60947) a 400/415 V, 50/60 Hz
18.5 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
53 kA
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
63 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
6000 V
Black-out
20.8 W
| Caratteristica | Valore |
|---|---|
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 63 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 640 A |
| con protezione termica da sovratensioni (EF006233) | Sì |
| sensibile a guasto di fase (EF007400) | Sì |
| tecnica di intervento (EF007007) | termomagnetico |
| tensione d'esercizio nominale (EF001435) | 440 V |
| corrente permanente nominale Iu (EF001389) | 80 A |
| potenza d'esercizio nominale per AC-3, 230 V (EF007025) | 22 kW |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 45 kW |
| tipo di collegamento circuito elettrico principale (EF006819) | altro |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| con interruttore ausiliario integrato (EF001387) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| corrente limite nominale di disinserzione al corto circuito a 400 V, AC (EF007049) | 18.5 kA |
| grado di protezione (IP) (EF005474) | IP20 |
| altezza (EF000040) | 201 mm |
| larghezza (EF000008) | 95 mm |
| profondità (EF000049) | 90 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMB1-M80-SVE Y7-112722 112722 ES_112739.pdf | 4 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
