> >>NZM4-XMVRL 104552 ELECTRIC Interblocco, meccanico, per comando a distanza
Prodotto precedente Prodotto successivo

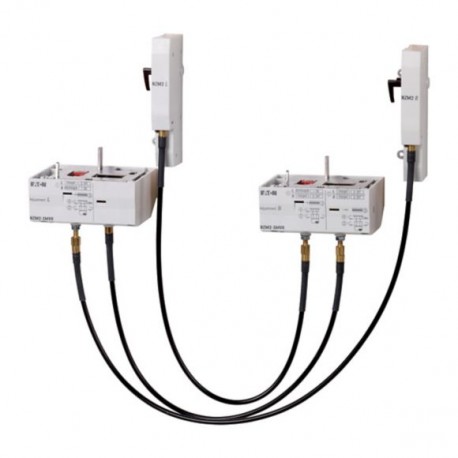

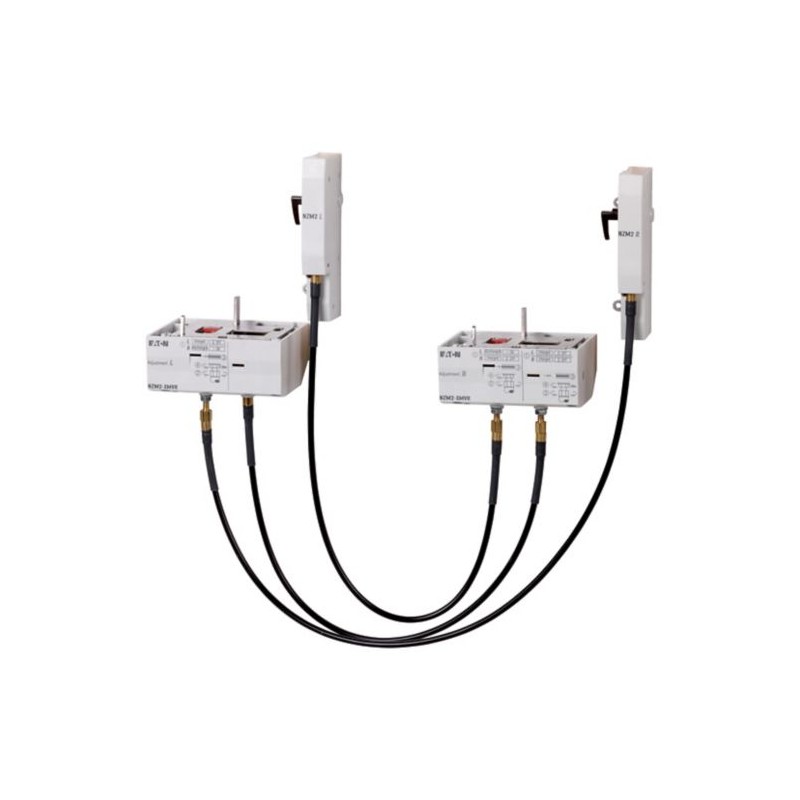

NZM4-XMVRL 104552 EATON ELECTRIC Interblocco, meccanico, per comando a distanza Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XMVRL 104552 EATON ELECTRIC Interblocco, meccanico, per comando a distanza

NZM4-XMVRL

104552

EATON-MOELLER

Interblocco, meccanico, per comando a distanza

Maggiori dettagli


apparecchi elettrici a bassa tensione > blocco meccanico per commutatore

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $479.49
Prezzo unitario: $479.49

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Interblocco, meccanico, per comando a distanza
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: per 2 interruttori di grandezza uguale o vicina tra uno e l'altro. Tiranti flessibili extra-lunghi per il montaggio sovrapposto o in settori di quadro elettrico adiacenti. Il codice comprende parti per 2 interruttori. Sono necessari in aggiunta moduli di comando a distanza. Non combinabile con maniglie rotative, maniglie per comando rinviato e bloccoporta e contatti ausiliari anticipati, così come comando a distanza collegabile direttamente NZM2-XRD. Utilizzabile per: NZM4(-4), N(S)4(-4), +NZM4(-4), N(S)4(-4)

Programma di fornitura

Assortimento
Accessori
accessori
Comando a distanza
accessori
interblocco meccanico
Norma/Approvazione
IEC
Grandezza
NZM4
Descrizione
per 2 interruttori di uguale grandezza costruttiva o prossima
Tiranti flessibili extra-lunghi per il montaggio sovrapposto o in settori di quadro elettrico adiacenti
utilizzo con
NZM4(-4), N(S)4(-4)
+ NZM4(-4), N(S)4(-4)
Note

Il codice comprende parti per 2 interruttori.

Sono necessari in aggiunta moduli di comando a distanza.

Massime distanze di commutazione Progettazione

Non in combinazione con maniglie per comando rinviato e bloccoporta e contatti ausiliari anticipati, così come comando a distanza collegabile direttamente NZM2-XRD.

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / blocco meccanico per interruttore (EC001044)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Bloccaggio meccanico ([email protected] [AKN341013])
contatti ausiliari per aggiunta
no
numero di contatti di riposo
0
numero di contatti di chiusura
0

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM4-XMVRL 104552 IT_104552.pdf 108 Kbytes NZM4-XMVRL 104552 IT_104552.pdf
