+CI-PKZ0-G 088103 Y7-88103 EATON ELECTRIC Custodia in materiale isolante, +maniglia rotativa, nera/grigia. V..

+CI-PKZ0-G

088103

Y7-88103

EATON-MOELLER

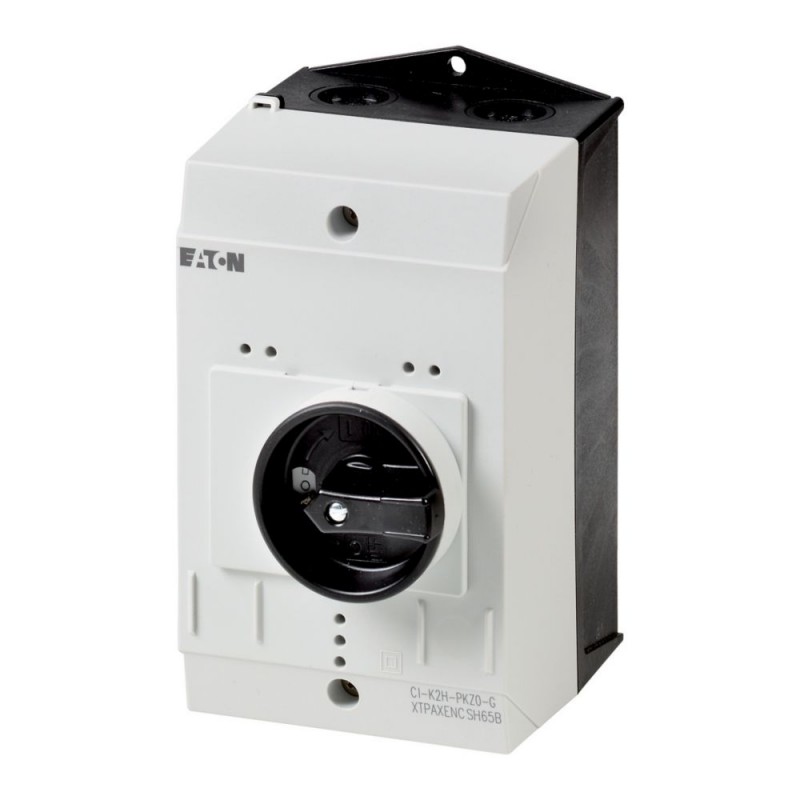

Custodia in materiale isolante, +maniglia rotativa, nera/grigia. Vendibile solo assemblato.

Scatola isolante superficiale. Con manopola rotante Nero/Grigio. Per PKZM0.

Custodia in materiale isolante, +maniglia rotativa, nera/grigia

Tipo di combinazione, involucro isolato

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Scatola per stazione di comando a sospensione

Motor Protective Switches

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Vai al prodotto alternativo: CI-K5X-160-TS-NA 231227

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Custodia in materiale isolante, +maniglia rotativa, nera/grigia
Tipo di combinazione, custodia in materiale isolante

Programma di fornitura

Per l'ordinazione con apparecchio base
Note
Con terminale PE(N) integrato.
Ciascuno con 2 fori passacavi M25 con filettatura in alto e in basso.
2 fori passacavi M20 nella parete posteriore.
Specchio rigido con fori passacavi che possono essere eliminati.

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
10 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Cassetta vuota per apparecchi di commutazione (EC000712)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Alloggiamento vuoto per unitÓ di comando (ecl@ss13-27-37-13-01 [AKN343019])
Materiale del corpo
Plastica
Larghezza
80 mm
Altezza
160 mm
Profondità
125 mm
Con coperchio trasparente
No
Adatto per arresto d’emergenza
No
Tipologia
Struttura
Grado di protezione (IP)
IP65
Tipo di protezione (NEMA)
Altro

ETIM for 088103 Apparecchi elettrici a bassa tensione (EC000712)
Caratteristica Valore
materiale della scatola (EF001596) materiale sintetico
larghezza (EF000008) 80 mm
altezza (EF000040) 160 mm
profondità (EF000049) 125 mm
con coperchio trasparente (EF001094) No
adatto per arresto d'emergenza (EF001433) No
versione (EF000010) sporgente
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) altro
