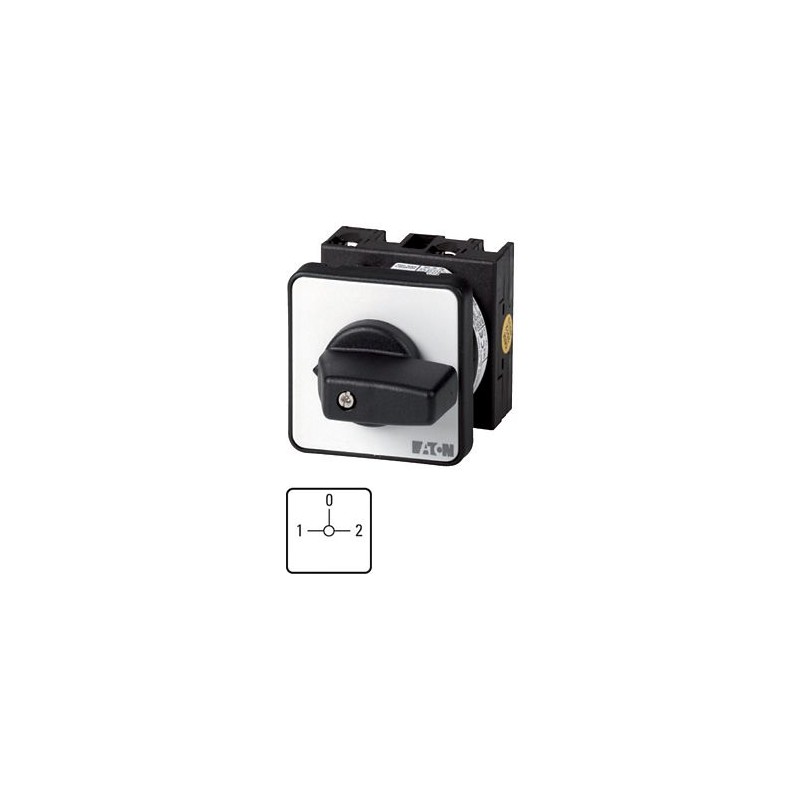

T0-3-8017/EZ 013396 Y7-13396 EATON ELECTRIC commutatore amperometro, Contatti: 6, 20 A, 3 convertitori, targ.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

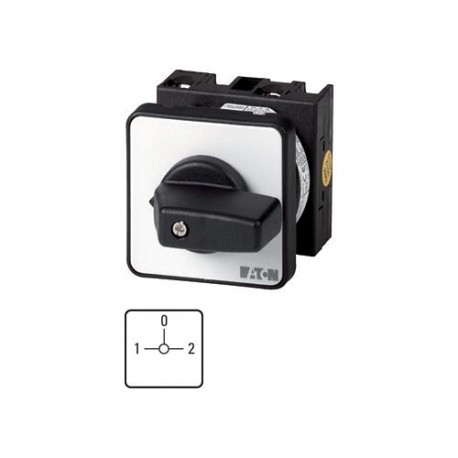

T0-3-8017/EZ 013396 Y7-13396 EATON ELECTRIC commutatore amperometro, Contatti: 6, 20 A, 3 convertitori, targ..

T0-3-8017/EZ

013396

Y7-13396

EATON-MOELLER

commutatore amperometro, Contatti: 6, 20 A, 3 convertitori, targhetta frontale: 1-2-3, 90 °, permanente, da incasso a fissaggio centrale

Selettore amperometrico 6 poli 20 A Piastra indicatrice:

Eaton Moeller® series T0 Selettori amperometrici, T0, 20 A, da incasso a fissaggio centrale, 3 Unità costruttiva/e, Contatti: 6, 90 °, permanente, senza posizione 0, 1-2-3, numero di progettazione 8017

Interruttore a camme secondo IEC/EN60947, grandezza T0, foro di fissaggio per montaggio centrale 22,3 mm, piastra frontale 48x48, grado di protezione frontale IP65 con impugnatura nera, corrente nominale ininterrotta Iu 20A, tensione nominale di esercizio Ue 690V, accessori forniti secondo le informazioni del catalogo Interruttore a camme a T. Esecuzioni generali: alloggiamento aggiuntivo in materiale isolante, montaggio ad incasso, montaggio centrale, montaggio posteriore Montaggio per quadro di servizio IVS.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Commutatore per amperometro

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $98.06
Prezzo unitario: $98.06
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series commutatore amperometrico T0
Sigla catalogo
013396
EAN
4015080133964
Lunghezza/profondità del prodotto
115 mm
Altezza prodotto
48 mm
Larghezza prodotto
48 mm
Peso prodotto
0.153 kg
Certificazione/i
IEC/EN 60947
UL 60947-4-1
CSA Class No.: 3211-05
CSA File No.: 012528
UL
CSA-C22.2 No. 94
CSA-C22.2 No. 60947-4-1-14
UL Category Control No.: NLRV
CSA
CE
IEC/EN 60204
IEC/EN 60947-3
VDE 0660
UL File No.: E36332
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T0-3-8017/EZ

Specifiche del prodotto

Tipo
Commutatore amperometro
Categoria prodotto
Interruttori di comando
Funzione attuatore
senza posizione 0
Permanente
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
Dotato di:
Manopola nera e piastra anteriore
Unità di controllo
Massima frequenza di manovra
1200 Operazioni/ora
Grado di inquinamento
3
Idoneità climatica
Caldo umido, costante, a IEC 60068-2-78
Caldo umido, ciclico, a IEC 60068-2-30
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
1 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
1.5 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
7.5 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
7.5 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.6 W
Numero di unità di contatto
3
Costruzione del dispositivo
montaggio frontale
Corrente nominale ammissibile di breve durata (lcw)
320 A, Contatti, 1 secondo
Posizione di montaggio
Secondo necessità
Corrente di cortocircuito condizionale nominale (Iq)
6 kA
Metodo di montaggio
A montaggio centrale
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Numero di poli
3
Grado di protezione
IP65
NEMA 12
Numero di contatti
6
Grado di protezione (lato anteriore)
IP65
Iscrizione
1-2-3
Tipo funzione interruttore
3 convertitori
Durata meccanica
400.000 operazioni
Isolamento sicuro
440 V AC, Tra i contatti, In conformità a EN 61140
Corrente nominale di esercizio (Ie)
15,6 A a AC-3, Stella-triangolo da 500 V
20 A a AC-3, Stella-triangolo da 230 V
20 A a AC-3, Stella-triangolo da 400 V
8,5 A a AC-3, Stella-triangolo da 690 V
Grandezza vite
M3.5, Vite di collegamento
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Carico nominale
1,3 x Iₑ (con classe di esercizio 12, durata di inserzione 60%)
2 x Iₑ (con classe di esercizio 12, durata di inserzione 25%)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Coppia di serraggio
8,8 lb-in, Morsetti a bullone
1 Nm, Morsetti a bullone
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
P300 (UL/CSA)
Numero di contatti in serie a DC-21 A, 240 V
1
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 240 V
5
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
100 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
110 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
80 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
60 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
130 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
20 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
7.6 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
9 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
4.9 A
Poteri d’interruzione (contatti principali, uso generico)
16 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Classe di protezione da corto circuito
20 A gG/gL, Fusibile, Contatti
Capacità morsetti (flessibile con puntalino)
2 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
1 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
10 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
10 A
Corrente nominale di esercizio (Ie) a DC-21, 240 V
1 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
10 A
Corrente nominale di esercizio per dissipazione specifica (In)
20 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
3 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
4 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
5.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
5.5 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
20 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Tensione per coppia di contatti in serie
60 V
Corrente nominale cortocircuito (high-fault)
20 A, Classe J, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Corrente nominale cortocircuito (nominale di base)
50A, fusibile max., SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
18 - 14
Sezioni di collegamento (rigido/a trefoli)
1 x (1 - 2.5) mm²
2 x (1 - 2.5) mm²
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Progettazione
8017

ETIM for 013396 Apparecchi elettrici a bassa tensione (EC000912)
Caratteristica Valore
con posizione zero (EF001416) No
tipologia costruttiva dell'apparecchio (EF008240) installazione frontale
adatto per installazione in serie (EF001126) No
con elemento di comando (EF001538) Sì
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T0-3-8017/EZ Y7-13396 013396 ES_009128.pdf 980 Kbytes T0-3-8017/EZ Y7-13396 013396 ES_009128.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
