EATON-MOELLER

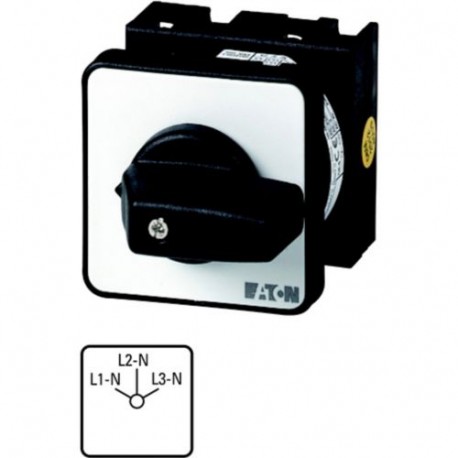

Interruttori voltmetrici, Contatti: 4, 20 A, 3 x fase-N, targhetta frontale: Phase/Phase, 45 °, permanente, da incasso

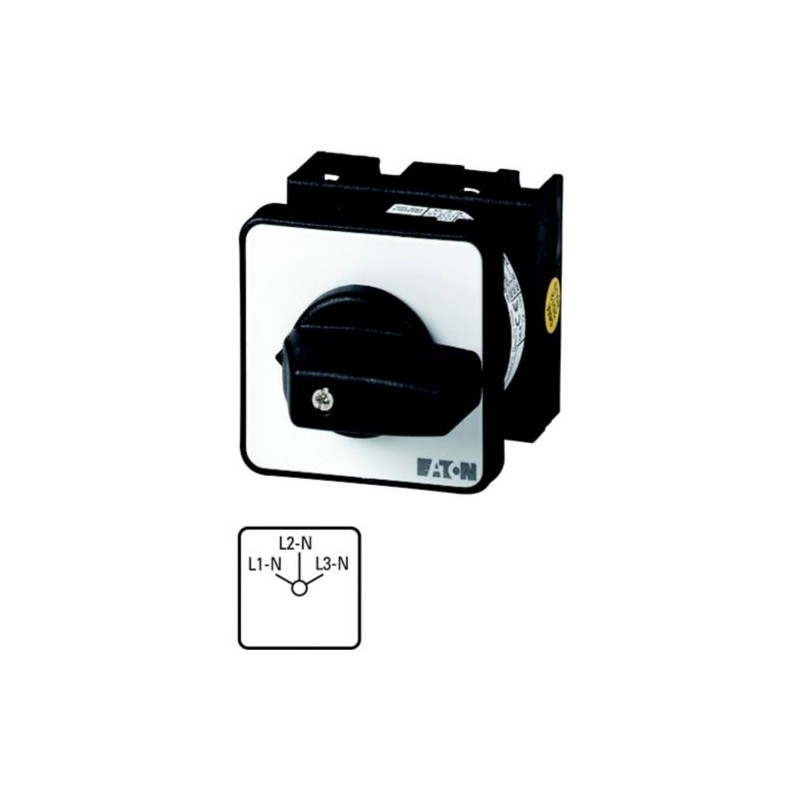

Selettore Voltmetro 4 Poli 20 A 3 x Piastra Fase-Neutro

Eaton Moeller® series commutatori voltmetrici T0, T0, 20 A, montaggio a incasso, 2 Unità costruttiva/e, Contatti: 4, 45 °, permanente, senza posizione 0, Phase/Phase, Numero di disegno 15923

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Commutatore per voltmetro

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $75.77
Prezzo unitario: $75.77
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series commutatore voltmetrico T0
Sigla catalogo
081575
EAN
4015080815754
Lunghezza/profondità del prodotto
86 mm
Altezza prodotto
48 mm
Larghezza prodotto
48 mm
Peso prodotto
0.108 kg
Certificazione/i
CSA
VDE 0660
IEC/EN 60947-3
CSA Class No.: 3211-05
CSA-C22.2 No. 94
IEC/EN 60947
UL Category Control No.: NLRV
UL
CSA File No.: 012528
UL 60947-4-1
UL File No.: E36332
CSA-C22.2 No. 60947-4-1-14
CE
IEC/EN 60204
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T0-2-15923/E

Specifiche del prodotto

Tipo
Commutatore per voltmetro
Categoria prodotto
Interruttori di comando
Funzione attuatore
Permanente
senza posizione 0
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
Dotato di:
Unità di controllo
Manopola nera e piastra anteriore
posizione 0 (off)
Massima frequenza di manovra
1200 Operazioni/ora
Grado di inquinamento
3
Idoneità climatica
Caldo umido, ciclico, a IEC 60068-2-30
Caldo umido, costante, a IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
1 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
1.5 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
7.5 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
7.5 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.6 W
Numero di unità di contatto
2
Costruzione del dispositivo
montaggio frontale
Corrente nominale ammissibile di breve durata (lcw)
320 A, Contatti, 1 secondo
Posizione di montaggio
Secondo necessità
Corrente di cortocircuito condizionale nominale (Iq)
6 kA
Metodo di montaggio
Montaggio a incasso
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Numero di poli
2
Grado di protezione
IP65
NEMA 12
Numero di contatti
4
Grado di protezione (lato anteriore)
IP65
Iscrizione
" Phase/Phase "
Tipo funzione interruttore
3 x fase-N
Funzioni
Misurazione tra fase e N-neutro possibile
Durata meccanica
400.000 operazioni
Isolamento sicuro
440 V AC, Tra i contatti, In conformità a EN 61140
Corrente nominale di esercizio (Ie)
20 A a AC-3, Stella-triangolo da 230 V
20 A a AC-3, Stella-triangolo da 400 V
15,6 A a AC-3, Stella-triangolo da 500 V
8,5 A a AC-3, Stella-triangolo da 690 V
Grandezza vite
M3.5, Vite di collegamento
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Carico nominale
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
2 x Iₑ (con classe di esercizio 12, durata di inserzione 25%)
1,3 x Iₑ (con classe di esercizio 12, durata di inserzione 60%)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Coppia di serraggio
1 Nm, Morsetti a bullone
8,8 lb-in, Morsetti a bullone
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
P300 (UL/CSA)
Numero di contatti in serie a DC-21 A, 240 V
1
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 240 V
5
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
100 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
110 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
80 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
60 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
130 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
20 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
7.6 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
9 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
4.9 A
Poteri d’interruzione (contatti principali, uso generico)
16 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Classe di protezione da corto circuito
20 A gG/gL, Fusibile, Contatti
Capacità morsetti (flessibile con puntalino)
2 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
1 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
10 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
10 A
Corrente nominale di esercizio (Ie) a DC-21, 240 V
1 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
10 A
Corrente nominale di esercizio per dissipazione specifica (In)
20 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
3 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
4 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
5.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
5.5 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
20 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
45 °
Tensione per coppia di contatti in serie
60 V
Corrente nominale cortocircuito (high-fault)
20 A, Classe J, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Corrente nominale cortocircuito (nominale di base)
50A, fusibile max., SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
18 - 14
Sezioni di collegamento (rigido/a trefoli)
1 x (1 - 2.5) mm²
2 x (1 - 2.5) mm²
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Progettazione
