> EATON - MOELLER>Automatic Circuit Breakers Open Frame >IN63N3-50F-1 303680 Y7-303680 ELECTRIC Int.-Disconnector IN63N,3P,5000A,fisso
ANUNCIAR
Prodotto precedente Prodotto successivo

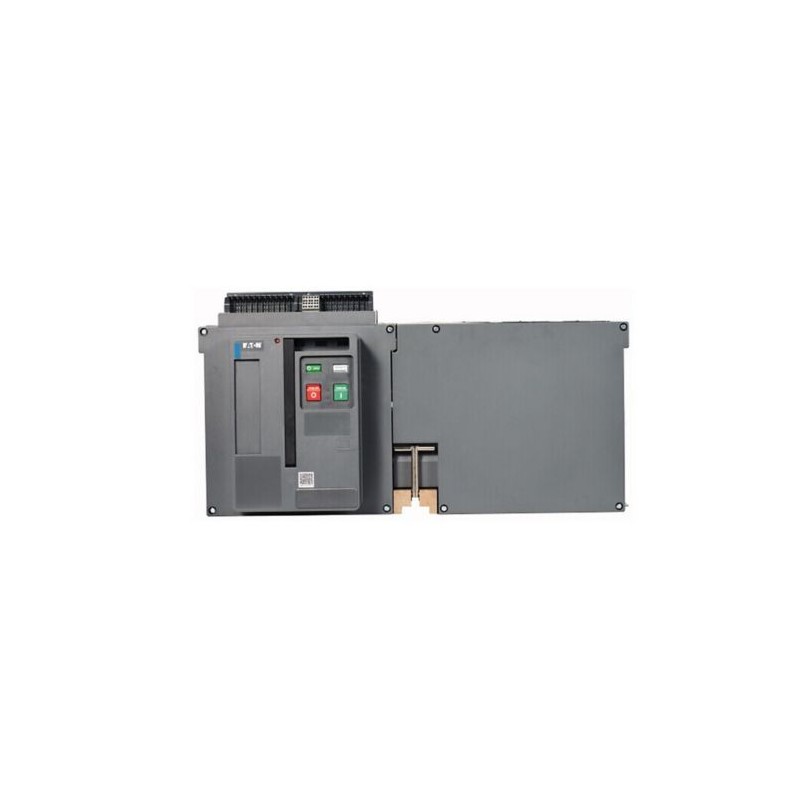

IN63N3-50F-1 303680 Y7-303680 EATON ELECTRIC Int.-Disconnector IN63N,3P,5000A,fisso Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

IN63N3-50F-1 303680 Y7-303680 EATON ELECTRIC Int.-Disconnector IN63N,3P,5000A,fisso

IN63N3-50F-1

303680

Y7-303680

EATON-MOELLER

Int.-Disconnector IN63N,3P,5000A,fisso

Switch-disconnector, 3p, 5000 A, fixed

Sezionatore, Interruttori automatici/sezionatori d'aria, Sezionatori aperti, 5000 A, non protetti, Fisso, Dimensione costruzione: IN63, Norma/Omologazione: IEC, Numero poli: 3 poli, Grado di protezione: IP20, IP55 con coperchio di protezione, Corrente nominale = Corrente nominale ininterrotta: En = Iu 5000 A, fino a 440 V 50/60 Hz: Icm 217 kA, t = 1 s: Icw 85 kA

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Automatic Circuit Breakers Open Frame

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $41,994.13
Prezzo unitario: $41,994.13
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Switch-disconnector, 3p, 5000 A, fixed

Programma di fornitura

Assortimento
Interruttore aperto/interruttore di potenza
Assortimento
Sezionatore di potenza aperto
Portata
5000 to 6300 A
Funzione di protezione
senza protezione
Tecnica di installazione
Montaggio fisso
Grandezza
IN63
Tecnica di sgancio
Sganciatore elettronico
Norma/Approvazione
IEC
Numero di poli
A 3 poli
Grado di protezione
IP20, IP54 con coperchio protettivo, IP41 con telaio di tenuta della porta
Corrente nominale = corrente nominale ininterrotta [In= Iu]
5000 A
fino a 440 V 50/60 Hz [Icm]
187 kA
t = 1 s [Icw]
85 kA
t = 3 s [Icw]
65 kA

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947
Temperatura ambienteStoccaggio [ϑ]
-40 - +70 °C
Temperatura ambienteFunzionamento (a giorno)
-25 - +70 °C
Categoria d'uso
b
Grado di protezione
IP20, IP54 con coperchio protettivo, IP41 con telaio di tenuta della porta
Senso di alimentazione
A piacere
Circuito principale
Corrente nominale = corrente nominale ininterrotta [In= Iu]
5000 A
Corrente nominale ininterrotta a 50 ℃ [Iu]
5000 A
Corrente nominale ininterrotta a 60 ℃ [Iu]
5000 A
Corrente nominale ininterrotta a 70 ℃ [Iu]
5000 A
Tensione nominale di tenuta ad impulso [Uimp]
8000 V AC
Tensione nominale d'impiego [Ue]
690 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito [Icm]fino a 440 V 50/60 Hz [Icm]
187 kA
Potere nominale di chiusura sotto corto circuito [Icm]fino a 690 V 50/60 Hz [Icm]
187 kA
Tempi di commutazioneTempo di inserzione tramite bobina di inserzione
40 ms
Tempi di commutazioneTempo di disinserzione totale tramite sganciatore a lancio di corrente
40 ms
Tempi di commutazioneTempo di disinserzione totale tramite sganciatore di minima tensione
40 ms
DurataDurata meccanica [Cicli di manovra (ON/OFF)]
5000
DurataDurata, meccanica con manutenzione [Cicli di manovra (ON/OFF)]
8000
DurataDurata, elettrica [Cicli di manovra (ON/OFF)]
3000
DurataDurata, elettrica con manutenzione [Cicli di manovra (ON/OFF)]
3000
Massima frequenza di manovraFrequenza di manovra massima [Manovre/h]
60
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasiA incasso fisso
400 W
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasiTecnica estraibile (interruttore con parte fissa)
1000 W
Peso
A incasso fissoa 3 poli
125 kg

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C

ETIM for 303680 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) No
versione interruttore di manutenzione/riparazione (EF006986) No
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) No
versione invertitore (EF009408) No
numero di poli (EF001391) 3
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
adatto per fissaggio frontale a 4 fori (EF007247) No
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
bloccabile (EF006281) No
con cablaggio premontato (EF016444) No
larghezza (EF000008) 887 mm
altezza (EF000040) 426 mm
profondità (EF000049) 372 mm
