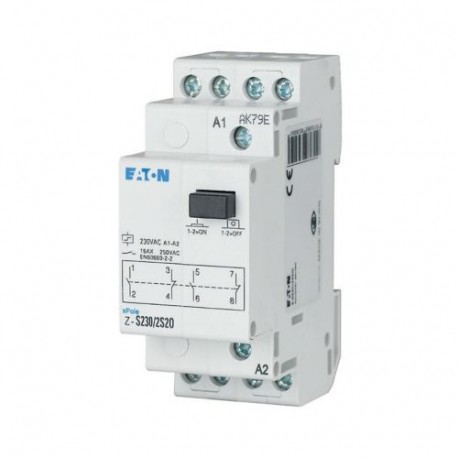

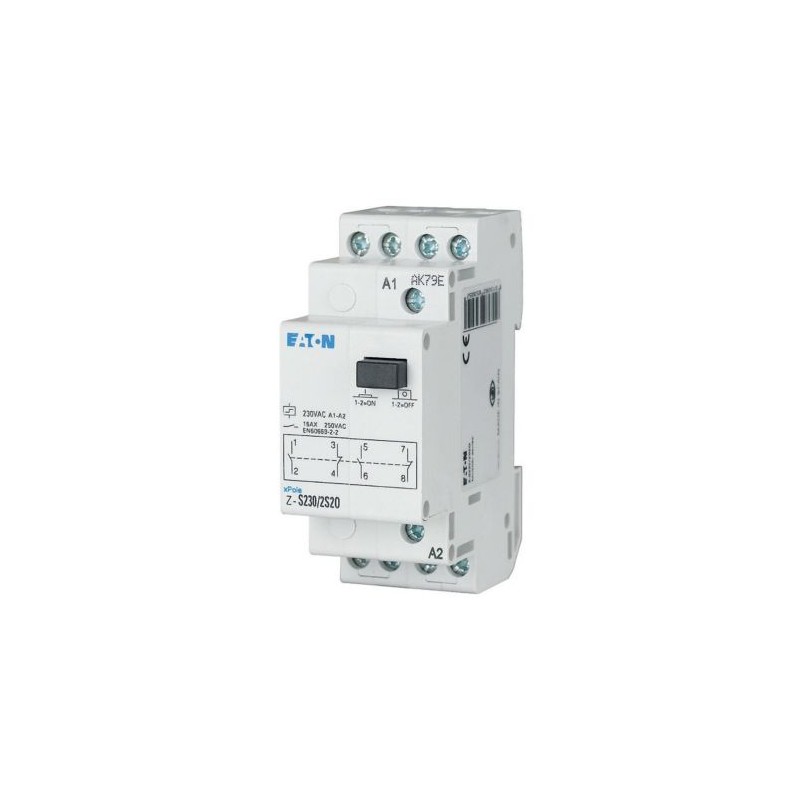

Z-S109/WW 265314 Y7-265314 EATON ELECTRIC Relè passo-passo, 110DC, 2 W, 16A, 2unità passo Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

Z-S109/WW 265314 Y7-265314 EATON ELECTRIC Relè passo-passo, 110DC, 2 W, 16A, 2unità passo

Z-S109/WW

265314

Y7-265314

EATON-MOELLER

Relè passo-passo, 110DC, 2 W, 16A, 2unità passo

telecommutatore, 110DC, 2 W, 16A, 2 UM

Eaton Distribution parts. Impulse relay, 110DC, 2 W, 16A, 2HP

Relè a impulsi, tensione di comando 110 V DC, funzione: 2 contatti di commutazione, corrente nominale di esercizio a 250 V AC secondo IEC/EN 60669-2-2: 16 A, dimensione frontale standard 45 mm, larghezza di montaggio 2 SU (35 mm), montaggio su guida DIN, sezione dei morsetti 0,5–10 mm² solida e flessibile / 0,5–6 mm² flessibile con boccola

Maggiori dettagli


apparecchi per montaggio su guida DIN/armadio > Relais di blocco

Quadri modulari - Vari e accessori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $72.48
Prezzo unitario: $72.48
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Distribution parts
Catalog Number
265314
EAN
4015082653149
Product Length/Depth
80 mm
Product Height
70 mm
Product Width
35 mm
Product Weight
0.263 kg
Compliances
RoHS conform
Model Code
Z-S109/WW

Specifiche del prodotto

Mounting method
DIN rail
Control voltage 1 type
DC
Ambient operating temperature - max
45 °C
Ambient operating temperature - min
-20 °C
Control voltage 1 - max
110 V
Control voltage 1 - min
110 V
Control voltage 2 - max
0 V
Control voltage 2 - min
0 V
Frequency control voltage 1 - max
0 Hz
Frequency control voltage 1 - min
0 Hz
Frequency control voltage 2 - max
0 Hz
Frequency control voltage 2 - min
0 Hz
Heat dissipation per pole, current-dependent
1.5 W
Incandescent lamp load - max
2024 W
Load fluorescent lamp - max
2500 VA
Load fluorescent lamp (duo circuit) - max
2500 VA
Load fluorescent lamp (parallel compensated) - max
2500 VA
Number of contacts (change-over contacts)
2
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0
Rated operational current for specified heat dissipation (In)
16 A
Rated switch current
16 A
Equipment heat dissipation, current-dependent
3 W
Supply voltage - max
230 V
Supply voltage - min
24 V
Switching current (cos phi = 0.6) - max
24 A
Width in number of modular spacings
2
Built-in depth
60 mm
Operating mode
Manual operation possible
Control voltage 2 type
DC
Voltage type
DC
Functions
Mechanical switch

ETIM for 265314 Apparecchi per montaggio su guida DIN/a incasso (EC000188)
Caratteristica Valore
funzione (EF000030) meccanico, interruttore
modo di montaggio (EF000003) barra DIN
numero di unità modulari (EF002950) 2
profondità di montaggio (EF000218) 60 mm
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 2
tensione di comando 1 (EF002952) 110 V
tipo di tensione di comando 1 (EF002954) DC
frequenza della tensione di comando 1 (EF002956) 0 Hz
tensione di comando 2 (EF002953) 0 V
tipo di tensione di comando 2 (EF002955) DC
frequenza della tensione di comando 2 (EF002957) 0 Hz
tensione di commutazione nominale (EF006706) 16 A
tensione di alimentazione (EF004127) 24 V
tipo di tensione di alimentazione (EF002991) DC
carico max. lampada a incandescenza (EF004952) 2024 W
carico max. della lampada fluorescente (EF004971) 2500 VA
carico max. della lampada fluorescente (circuito duo) (EF004972) 2500 VA
carico max. della lampada fluorescente (compensazione parallela) (EF004973) 2500 VA
max. corrente di commutazione (cos phi = 0,6) (EF004920) 24 A
adatto a comando manuale (EF002978) Sì

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-S109/WW Y7-265314 265314 IT_265314.pdf 108 Kbytes Z-S109/WW Y7-265314 265314 IT_265314.pdf
