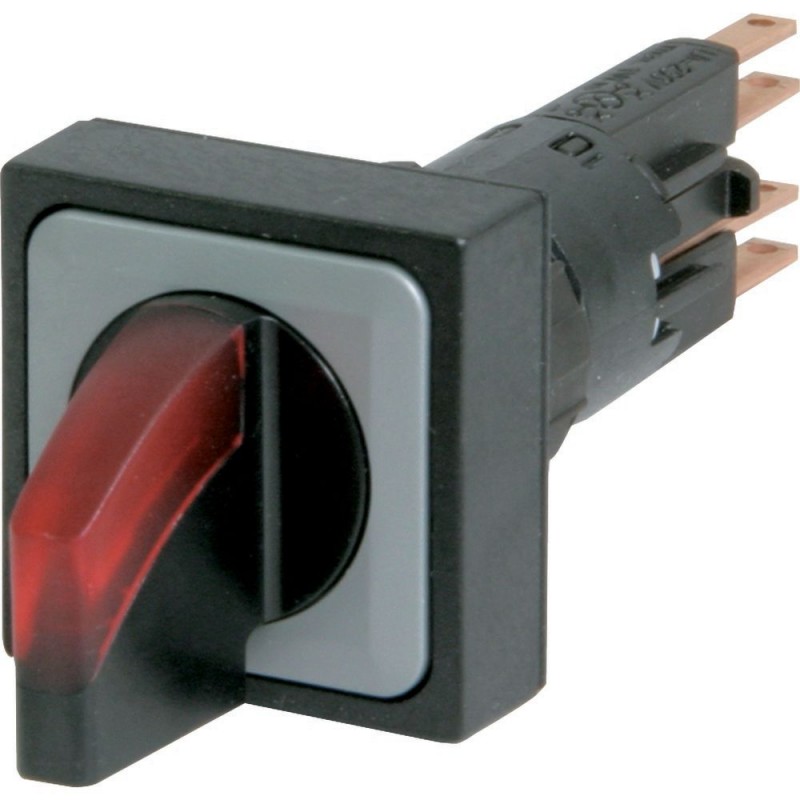

Q25LWK3R2-RT 072368 EATON ELECTRIC Selettore luminoso, 3 posizioni, rosso, permanente
Q25LWK3R2-RT
072368
EATON-MOELLER
Selettore luminoso, 3 posizioni, rosso, permanente
Selettore luce. 16 mm. 25x25 mm. 3 posizioni. Ad incastro. Rosso
Attuatore selettore illuminato, Gamma prodotti: RMQ16, Unità singola, Design: Con impugnatura a pollice, permanente/momentaneo, Con linguetta antirotazione VS, Senza elementi luminosi, Con base, L2x4,6d; max. 30 V, 1 W, 3 posizioni, Colore Impugnatura per pollice: rosso, Grado di protezione: IP65, senza cornice, Connessione SmartWire-DT: no, Dimensioni frontali: 25 × 25 mm, Grado di protezione: IP65
Apparecchi elettrici a bassa tensione > Switch da quadro
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Selettore luminoso attuatore, mantenuto/momentanea, di 45° in 45°, 25 × 25 mm, 3 posizioni, Con il pollice-grip, rosso, con VS anti-rotazione scheda, senza luce, Con elementi di base, W2x4,6d; max. 30 V, 1 W
Selettore luminoso attuatore, la gamma di Prodotti: RMQ16, Singola unità, Design: Con il pollice-grip, mantenuto/instabile, con VS anti-rotazione scheda, senza luce, Con elementi di base, W2x4,6d; max. 30 V, 1 W, 3 posizioni, Colore Pollice-impugnatura: rosso, Grado di Protezione: IP65, senza cornice, Connessione a SmartWire-DT: no, Anteriore dimensioni: 25 × 25 mm, Grado di Protezione: IP65
Programma di consegna
Gamma di prodotti
RMQ16
Funzione di base
Selettore luminoso attuatore
Singola unità/unità Completa
Singola unità
Design
Con il pollice-grip
mantenuto/momentanea
Funzione: [
= ritorno a molla]
= ritorno a molla]45°
45°
45°Descrizione
con VS anti-rotazione scheda
senza elementi di luce
Con base, W2x4,6d; max. 30 V, 1 W
senza elementi di luce
Con base, W2x4,6d; max. 30 V, 1 W
3 posizioni
Colore
Pollice-grip
rosso
Grado di Protezione
IP65
Anello anteriore
senza cornice
Connessione a SmartWire-DT
no
Dimensioni frontali
25 × 25 mm
Dati tecnici
Generale
Standard
IEC/EN 60947
Durata di vita meccanica [Operazioni]
> 3 x 10Sei
Frequenza di funzionamento [Operations/h]
≦ 1800
Il funzionamento di coppia
≦ 0.2 Nm
Grado di protezione IEC/EN 60529
IP65
Climatiche di correzione
Calore umido, costante, IEC 60068-2-78
Calore umido, ciclico, IEC 60068-2-30
Calore umido, ciclico, IEC 60068-2-30
Temperatura ambienteAperto
-25 - +60 °C
Temperatura ambienteChiuso
- 25 - 40 °C
Posizione di montaggio
Come richiesto
Meccanica resistenza agli urti
> 40
secondo IEC 60068-2-27
La scossa durata 11 ms
Sinusoidale g
secondo IEC 60068-2-27
La scossa durata 11 ms
Sinusoidale g
Terminale di capacità
0.5 - 1.0 mmDue
Lama terminale
2,8 x 0,8 mm DIN 46244
Connettori rapidi
2,8 x 0,8 mm DIN 46247 e IEC 60760
Contatti
Nominale di tenuta ad impulso tensione [Uimp]
800 V AC
Tensione nominale di isolamento [Uio]
250 V
Categoria di sovratensione/grado di inquinamento
III/3
Tensione di esercizio nominale [Ue]
24 V AC
Circuito di controllo dell'affidabilitàa DC 24 V/5 mA [HF]
< 10-7(cioè 1 errore a 10Settele operazioni di Errore di probabilità
Circuito di controllo dell'affidabilitàa 5 V CC/1 mA [HF]
< 5 x 10-6(1 fallimento di 5 x 10Seile operazioni di Errore di probabilità
L'uso di cavi isolati con ghiera ISH 2,8
>24 V AC/DC raccomandato
>50 V AC 120 V DC è obbligatorio, anche inutilizzati terminali a lamella
>50 V AC 120 V DC è obbligatorio, anche inutilizzati terminali a lamella
Verifica di progetto secondo la norma IEC/EN 61439
Dati tecnici per la verifica della progettazione
Corrente di funzionamento nominale specificato per la dissipazione del calore [In]
Zero
Dissipazione di calore per polo, corrente-dipendente [Pvid]
0 W
Attrezzature di dissipazione di calore, corrente-dipendente [Pvid]
0 W
Statico di dissipazione del calore, non correnti-dipendente [Pvs]
0 W
Dissipazione di calore capacità [Pdiss]
0 W
Temperatura di funzionamento min.
-25 °C
Temperatura ambiente di funzionamento max.
+60 °C
IEC/EN 61439 verifica della progettazione
10.2 Resistenza dei materiali e componenti10.2.2 resistenza alla Corrosione
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.1 Verifica della stabilità termica di custodie
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.2 Verifica della resistenza dei materiali isolanti al calore normale
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.3 Verifica della resistenza dei materiali isolanti al calore anormale e al fuoco a causa di effetti interni elettrici
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.4 Resistenza ai raggi ultravioletti (UV)
Si prega di informarsi
10.2 Resistenza dei materiali e componenti10.2.5 di Sollevamento
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.2 Resistenza dei materiali e componenti10.2.6 impatto Meccanico
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.2 Resistenza dei materiali e componenti10.2.7 Iscrizioni
Soddisfa la norma di prodotto requisiti.
10.3 Grado di protezione delle ASSEMBLEE
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.4 le Distanze in aria e superficiali rispetto delle distanze
Soddisfa la norma di prodotto requisiti.
10.5 Protezione contro le scosse elettriche
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.6 Incorporazione di dispositivi di commutazione e componenti
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.7 Interno di circuiti elettrici e le connessioni
È il pannello del generatore di responsabilità.
10.8 Connessioni per i conduttori esterni
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.2 Potenza-frequenza di forza elettrica
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.3 relativa a specifiche di tenuta ad Impulso tensione
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.4 Test di contenitori di materiale isolante
È il pannello del generatore di responsabilità.
10.10 aumento di Temperatura
Non applicabile.
10.11 Corto circuito valutazione
È il pannello del generatore di responsabilità. Le specifiche per l'impianto di distribuzione deve essere osservato.
10.12 compatibilità Elettromagnetica
È il pannello del generatore di responsabilità. Le specifiche per l'impianto di distribuzione deve essere osservato.
10.13 funzione Meccanica
Il dispositivo soddisfa i requisiti, a condizione che le informazioni nel foglietto di istruzioni (IL) viene osservato.
Dati tecnici ETIM 7.0
Bassa tensione di componenti industriali (EG000017) / elemento Frontale per selettore (EC000222)
Ingegneria elettrica, automazione, controllo di processo ingegneria / Bassa tensione con tecnologia di commutazione / Comando e di un dispositivo di allarme / elemento Frontale per selettori ([email protected] [AKF031014])
Numero di posizioni di interruttore
Tre
Tipo di elemento di controllo
Toggle
Adatto per l'illuminazione
Sì
Colore elemento di controllo
Nero
Il colore della luce di indicatore cap
Rosso
Tipo di costruzione lente
Piazza
Diametro del foro
16 mm
La larghezza di apertura
0 mm
Altezza di apertura
0 mm
La funzione di commutazione di chiusura
Sì
Di ritorno a molla
Sì
Con anello anteriore
Sì
Materiale anello anteriore
Plastica
Colore anello anteriore
Nero
Grado di protezione (IP), airbag laterali
IP65
Grado di protezione NEMA)
Uno
Approvazioni
Le Norme Di Prodotto
IEC/EN 60947-5; UL 508; CSA-C22.2 ° 14-05; marcatura CE
UL File N.
E29184
UL Categoria di Controllo No.
NKCR
CSA File No.
Quaranta sei mila cinque cento cinquanta due
CSA di Classe c'è.
3211-03
Nord America Di Certificazione
UL, CSA certificato
Grado di Protezione
UL/CSA Tipo 1
Dimensioni
Di azionamento e di elementi di indicatore
Lo stile quadrato
Lo stile quadrato
| Caratteristica | Valore |
|---|---|
| numero di posizioni di commutazione (EF000231) | 3 |
| tipo di elemento di azionamento (EF006976) | manetta |
| adatto per illuminazione (EF001142) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| colore della calotta del segnalatore luminoso (EF007165) | rosso |
| tipo di lente (EF006253) | quadratico |
| diametro del foro (EF000079) | 16 mm |
| larghezza dell'apertura (EF004565) | 0 mm |
| altezza dell'apertura (EF004778) | 0 mm |
| funzione di commutazione a bloccaggio (EF007447) | Sì |
| a impulso (EF001407) | Sì |
| con anello frontale (EF006014) | Sì |
| materiale dell'anello frontale (EF005972) | materiale sintetico |
| colore dell'anello frontale (EF002429) | nero |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| Q25LWK3R2-RT Q25LWK3R2-RT 072368 IT_072368.pdf | 210 Kbytes |
|
