> EATON - MOELLER>Ausili di controllo e segnalazione >Q18LWK3R1-RT 072329 Y7-72329 ELECTRIC Selettore luminoso, 3 posizioni, rosso, permanente
Prodotto precedente Prodotto successivo

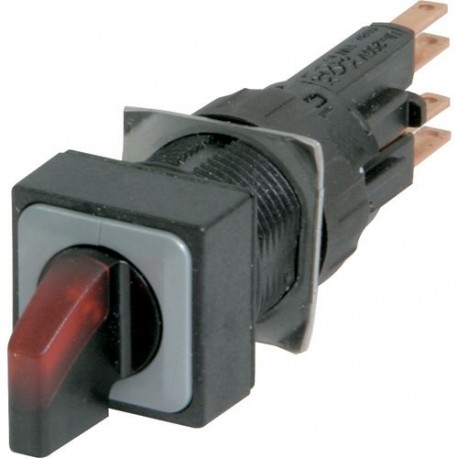

Q18LWK3R1-RT 072329 Y7-72329 EATON ELECTRIC Selettore luminoso, 3 posizioni, rosso, permanente Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

Q18LWK3R1-RT 072329 Y7-72329 EATON ELECTRIC Selettore luminoso, 3 posizioni, rosso, permanente

Q18LWK3R1-RT

072329

Y7-72329

EATON-MOELLER

Selettore luminoso, 3 posizioni, rosso, permanente

Dimmer 16 mm 18x18 mm 3 posizioni Interblocco Rosso

Eaton Moeller® series, selettore luminoso RMQ16, ritentivo/ad impulso, 45°, 18 × 18 mm, 3 posizioni, con maniglia, rosso, con linguetta anti-rotazione VS, senza elementi luminosi, con base, W2x4,6d, max. 30 V Q18LWK3R1-RT

Attuatore selettore illuminato, Gamma prodotti: RMQ16, Unità singola, Design: Con impugnatura a pollice, permanente/momentaneo, Con linguetta antirotazione VS, Senza elementi luminosi, Con base, L2x4,6d; max. 30 V, 1 W, 3 posizioni, Colore dell'impugnatura del pollice: rosso, Grado di protezione: IP65, Collegamento SmartWire-DT: no, Dimensioni frontali: 18 × 18 mm, Grado di protezione: IP65

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series RMQ16 Illuminated selector switch actuator
Sigla catalogo
072329
EAN
4015080723295
Lunghezza/profondità del prodotto
75 mm
Altezza prodotto
18 mm
Larghezza prodotto
18 mm
Peso prodotto
0.014 kg
Certificazione/i
UL File No.: E29184
IEC/EN 60947
UL
CSA
UL 508
IEC/EN 60947-5
CSA File No.: 46552
CE
UL Category Control No.: NKCR
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
Note catalogo
La lampada a incandescenza o il LED devono essere ordinati separatamente
Codice modello
Q18LWK3R1-RT

Features & Functions

Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Progettazione
Con maniglia
Dotato di:
con linguetta anti-rotazione VS

General

Grado di protezione
NEMA 1
Grado di protezione (lato anteriore)
IP65
Durata meccanica
3.000.000 operazioni
Diametro di apertura
16 mm
Massima frequenza di manovra
1800 operazioni/h
Coppia di esercizio
0.2 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ16
Tensione nominale di tenuta ad impulso (Uimp)
800 V AC
Dimensione
Dimensioni anteriori: 18 x 18 mm
Adatto per
Illuminazione
Angolo di commutazione
45 °
Capacità morsetti
0,5 - 1,0 mm²
Dimensioni del morsetto
2,8 x 0,8 mm a norma DIN 46244, Connettore piatto
2,8 x 0,8 mm a norma DIN 46247 e IEC 60760, Connettori rapidi (fast-on)
Tipo
Selettore luminoso

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
40 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C
Temperatura ambiente di esercizio (con custodia) - min
25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Electrical rating

Tensione nominale di isolamento (Ui)
250 V
Tensione nominale di esercizio (Ue), AC - max
24 V

Actuator

Colore attuatore
Nero
Funzione attuatore
funzione di commutazione con bloccaggio a scatto
tattile
Stabile/instabile
Tipo attuatore
Attiva/Disattiva
Numero di posizioni dell’interruttore
3

Communication

Collegamento con SmartWire-DT
No

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

ETIM for 072329 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 3
tipo di elemento di azionamento (EF006976) manetta
adatto per illuminazione (EF001142) Sì
colore dell'elemento di azionamento (EF007167) nero
colore della calotta del segnalatore luminoso (EF007165) rosso
tipo di lente (EF006253) quadratico
diametro del foro (EF000079) 16 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) Sì
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q18LWK3R1-RT Y7-72329 072329 EN_025434.pdf 1 Mbytes Q18LWK3R1-RT Y7-72329 072329 EN_025434.pdf
