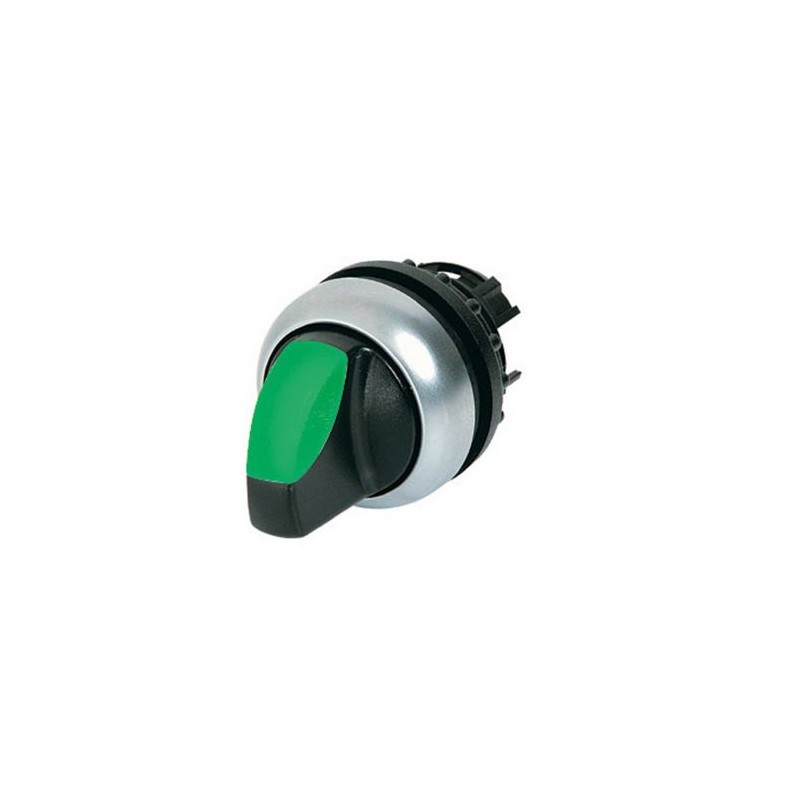

M22-WRLK-G 216827 Y7-216827 EATON ELECTRIC Selettore luminoso, 2 posizioni, verde, permanente
M22-WRLK-G
216827
Y7-216827
EATON-MOELLER
Selettore luminoso, 2 posizioni, verde, permanente
Selettore illuminato Maniglia corta Interblocco 2 posizioni Verde
Eaton Moeller® series M22 Selettore luminoso, RMQ-Titan, con maniglia, permanente, 2 posizioni, verde, Anello frontale colore titanio
Attuatore selettore illuminato, Gamma prodotti: RMQ-Titan, Unità singola, Design: Con impugnatura per il pollice, permanente, 2 posizioni, Colore dell'impugnatura per il pollice: verde, Grado di protezione: IP66, Lunetta: titanio, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 29,7, Istruzioni: Funzione di fissaggio/ritorno a molla, regolabile con pezzi di codifica M22-XC-Y, Norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP66
Apparecchi elettrici a bassa tensione > Switch da quadro
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series M22 - Selettore luminoso |
| Sigla catalogo | 216827 |
| EAN | 4015082168278 |
| Lunghezza/profondità del prodotto | 46 mm |
| Altezza prodotto | 30 mm |
| Larghezza prodotto | 30 mm |
| Peso prodotto | 0.013 kg |
| Conformità | Con marchio CE |
| Certificazione/i | UL 508 CSA Std. C22.2 No. 94-91 CSA Std. C22.2 No. 14-05 EN 60947-5 IEC 60947-5 VDE UL Category Control No.: NKCR UL File No.: E29184 CSA Class No.: 3211-03 VDE 0660 CSA-C22.2 No. 14-05 CSA File No.: 012528 CSA-C22.2 No. 94-91 IEC/EN 60947 CE IEC/EN 60947-5 UL CSA |
| Codice modello | M22-WRLK-G |
Features & Functions
| Colore ghiera frontale | Titanio |
| Materiale ghiera frontale | Plastica |
| Colore | Verde |
| Progettazione | Con maniglia |
| Dotato di: | Ghiera frontale |
| Funzioni | Funz. di blocco in posizione/ritorno, sost. con parti con codice M22-XC-Y |
General information
| Accessori | Maniglia |
| Grado di protezione | NEMA 4X, 13 |
| Grado di protezione (lato anteriore) | IP66 |
| Durata meccanica | 100.000 operazioni |
| Diametro di apertura | 22.5 mm |
| Massima frequenza di manovra | 2000 operazioni/h |
| Coppia di esercizio | 0.3 Nm |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Categoria prodotto | RMQ-Titan |
| Categoria prodotto | RMQ-Titan |
| Dimensione | Diametro anteriore: 29,7 mm |
| Adatto per | Illuminazione |
| Angolo di commutazione | 60 ° |
| Tipo | Selettore luminoso |
Ambient conditions, mechanical
| Posizione di montaggio | Secondo necessità |
| Resistenza agli urti | meccanico, secondo IEC/EN 60068-2-27 30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms |
Climatic environmental conditions
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 70 °C |
| Idoneità climatica | Caldo umido ciclico, secondo IEC 60068-2-30 Caldo umido costante, secondo IEC 60068-2-78 |
Communication
| Collegamento con SmartWire-DT | Con collegamenti SWD-RMQ Sì |
Actuator
| Colore attuatore | Nero |
| Funzione attuatore | Permanente funzione di commutazione con bloccaggio a scatto |
| Tipo attuatore | Leva |
| Numero di posizioni dell’interruttore | 2 |
Contacts
| Forza per apertura positiva - min | 0 N |
Design verification
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 0 W |
| Corrente nominale di esercizio per dissipazione specifica (In) | 0 A |
| Dissipazione statica, non dipendente da corrente Pvs | 0 W |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Si prega di richiedere informazioni |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | È responsabilità del cablatore del quadro. |
| 10.8 Collegamenti per conduttori esterni | È responsabilità del cablatore del quadro. |
| 10.9.2 Rigidità elettrica potenza-frequenza | È responsabilità del cablatore del quadro. |
| 10.9.3 Tensione di tenuta a impulsi | È responsabilità del cablatore del quadro. |
| 10.9.4 Test custodie in materiale isolante | È responsabilità del cablatore del quadro. |
| 10.10 Riscaldamento | Non pertinente. |
| 10.11 Resistenza al corto circuito | È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | L’apparecchio soddisfa i requisiti rispettando le istruzioni (IL). |
| Caratteristica | Valore |
|---|---|
| numero di posizioni di commutazione (EF000231) | 2 |
| tipo di elemento di azionamento (EF006976) | manetta |
| adatto per illuminazione (EF001142) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| colore della calotta del segnalatore luminoso (EF007165) | verde |
| tipo di lente (EF006253) | tondo |
| diametro del foro (EF000079) | 22.5 mm |
| larghezza dell'apertura (EF004565) | 0 mm |
| altezza dell'apertura (EF004778) | 0 mm |
| funzione di commutazione a bloccaggio (EF007447) | Sì |
| a impulso (EF001407) | No |
| con anello frontale (EF006014) | Sì |
| materiale dell'anello frontale (EF005972) | materiale sintetico |
| colore dell'anello frontale (EF002429) | titanio |
| grado di protezione (IP), lato frontale (EF003118) | IP66 |
| indice di protezione (NEMA) (EF011959) | 4X, 13 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| M22-WRLK-G Y7-216827 216827 IT_216827.pdf | 75 Kbytes |
|
