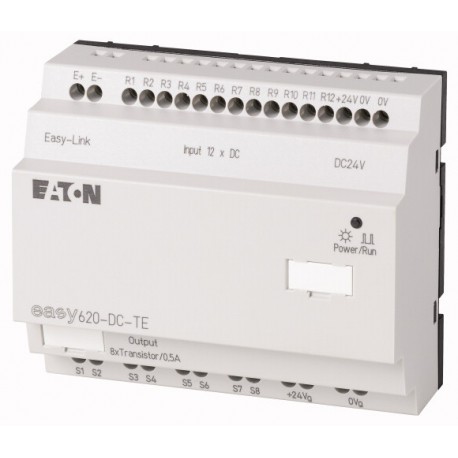

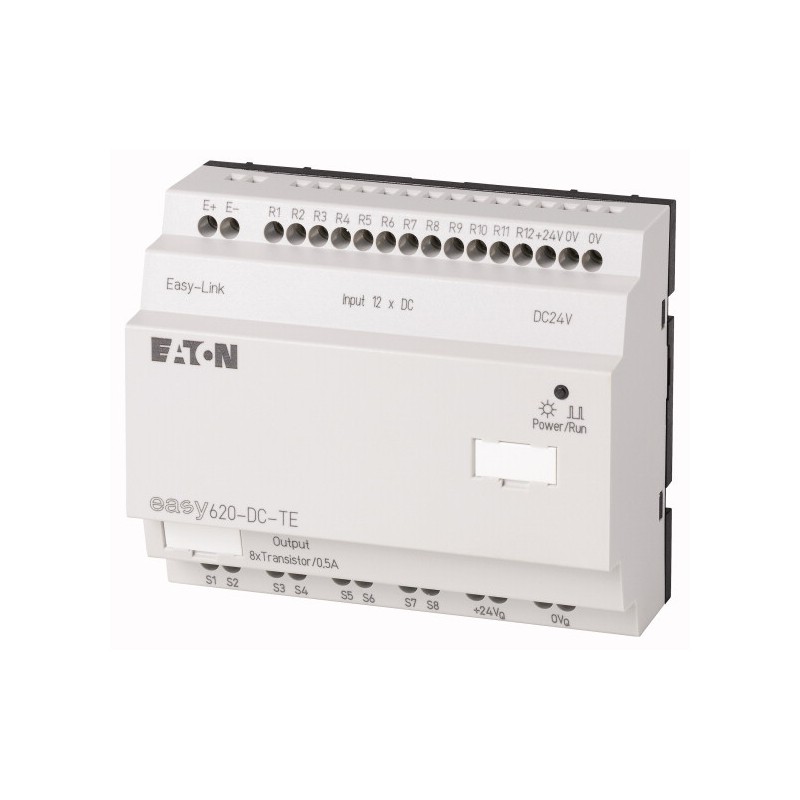

EASY620-DC-TE 212313 0004520946 EATON ELECTRIC Espansione ingressi/uscite, 24VDC, 12DI, trasf 8DO, easyLink
EASY620-DC-TE
212313
0004520946
EATON-MOELLER
Espansione ingressi/uscite, 24VDC, 12DI, trasf 8DO, easyLink
Modulo di estensione facile; 24 V CC; 12 ED, 8 SD
sistemi di controllo industriali (PLC) > modulo logico
Relè programmabili e display multifunzione EASY
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Espansione ingressi/uscite, 24VDC, 12DI, trasf 8DO, easyLink
Espansione ingressi/uscite, tensione nominale d'impiego 24VDC, 12 ingressi digitali 24VDC, 8 uscite transistor 24VDC, utilizzabile tramite easyLink per easy700, easy800, MFD-CP8/CP10, EC4P, EC4E, ES4P
Programma di fornitura
Assortimento
Relè di comando easyRelay
Display multifunzione MFD-Titan
Display multifunzione MFD-Titan
Assortimento
Sistema I/O EC4E
PLC compatti EC4P
PLC compatti EC4P
Sotto gamma
Ein-/Ausgangserweiterungen digitali
Funzione di base
Espansioni
Descrizione
utilizzabile tramite easyLink
Funzione
Espansioni EASY…
accessori
Espansione ingressi/uscite, digitali
Ingressi
Ingressi espansione (numero)
Digitali: 12
Uscite
Transistor
8
Tensione di alimentazione
24 V DC
utilizzo con
easy700
easy800
EC4P
MFD-CP8…
easy800
EC4P
MFD-CP8…
Dati tecnici
Generalità
Peso
0.3 kg
Temperatura ambiente
Temperatura ambiente di servizio
-25 fino a + 55
Freddo in base a IEC 60068-2-1
Calore in base a IEC 60068-2-2 °C
Freddo in base a IEC 60068-2-1
Calore in base a IEC 60068-2-2 °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio [ϑ]
-40 - +70 °C
umidità dell'aria relativa
5 - 95 %
Pressione atmosferica (esercizio)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm
10 - 57 Hz
Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g
57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
II/2
Scarica elettrostatica (ESD)Norma applicata
IEC/EN 61000-4-2, Level 3
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
Impulsi Burst
secondo IEC/EN 61000-4-4
Cavi di alimentazione: 2
Cavi di segnale: 2 kV
Cavi di alimentazione: 2
Cavi di segnale: 2 kV
impulsi ad alta energia (surge)
2 kV (cavi di alimentazione simmetrici, easy ...AC)
0,5V (cavi di alimentazione simmetrici, EASY...DC)
secondo IEC/EN 61000-4-5
0,5V (cavi di alimentazione simmetrici, EASY...DC)
secondo IEC/EN 61000-4-5
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Prova di isolamento
EN 50178
Alimentazione
Tensione nominale d'impiego [Ue]
24 DC (-15/+20%) V
Tensione nominale di impiego [Ue]
24 DC (-15/+20%) V
Campo ammesso [Ue]
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Corrente di ingresso
140 mA a Ue
Interruzioni di tensione
≤ 10 ms
Dissipazione [P]
3,4 W
Ingressi digitali 24 V DC
Numero
12
Indicazione di stato
LCD-Display
Separazione galvanica
verso le uscite: sì
Tensione nominale d'impiego [Ue]
24 V DC
Tensione di ingresso
< 5 (I1 - I12, R1 - R12) nello stato „0“ V DC
Corrente di ingresso nello stato "1"Corrente di ingresso nello stato 1
3.3 (R1 a R6 (R12)) mA
Tempo di ritardo
20 (da “0” a “1”, soppressione rimbalzi ON)
tip. 0.25 (R1 - R12) (da “0” a “1”, soppressione rimbalzi OFF)
20 (da “0” a “1”, soppressione rimbalzi ON) ms
tip. 0.25 (R1 - R12) (da “0” a “1”, soppressione rimbalzi OFF)
20 (da “0” a “1”, soppressione rimbalzi ON) ms
Lunghezza linea
100 (non schermata) m
Uscite a transistor
Numero
8
Tensione nominale di impiego [Ue]
24 V DC
Campo ammesso [Ue]
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Corrente di alimentazione
tip./max. 18/32 nello stato 0
24/44 nello stato 1 mA
24/44 nello stato 1 mA
Protezione contro inversioni di polarità
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Separazione galvanica
rispetto alla tensione di alimentazione, ingressi
verso scheda di memoria: sì
verso scheda di memoria: sì
Corrente nominale d'impiego nello stato “1” DC per canale [Ie]
max. 0.5 A
Carico lampada senza Rvper canale
5 W
Corrente residua nello stato "0" per canale
< 0.1 mA
Tensione di uscita max.
2.5 (stato 0 per carico esterno < 10 MΩ)
U = Ue- 1 V (stato 1 per Ie= 0.5 A) V
U = Ue- 1 V (stato 1 per Ie= 0.5 A) V
Protezione contro cortocircuiti
sì, termico (la valutazione avviene con ingresso diagnostico I16, I15; R15, R16)
Corrente di corto circuito complessiva massima
16 A
Corrente al corto circuito di picco
32 A
Disinserzione termica
sì
Massima frequenza di commutazione con carico ohmico costante RL< 100 kΩ (a seconda del numero di canali attivi e del carico)
40000 Manovre/h
Collegabilità in parallelo delle uscitecon carico ohmico, carico induttivo con circuito di protezione esterno, combinazione nell'ambito di un gruppo
Gruppo 1: da S1 a S4
Gruppo 2: da S5 a S8
Gruppo 2: da S5 a S8
Collegabilità in parallelo delle usciteNumero di uscite [max.]
4
Collegabilità in parallelo delle usciteMax. corrente totale
2 (Attenzione! Le uscite devono essere comandate contemporaneamente e per lo stesso tempo) A
Visualizzazione di stato delle uscite
Display LCD (se presente)
Uscite relè
Separazione galvanica
rispetto alla tensione di alimentazione: sì
verso gli ingressi: sì
in gruppi
Sezionamento sicuro secondo EN 50178: 300 V AC
Isolamento di base: 600 V AC
verso gli ingressi: sì
in gruppi
Sezionamento sicuro secondo EN 50178: 300 V AC
Isolamento di base: 600 V AC
Tensione di alimentazione UAux
Protezione contro inversioni di polarità
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
3.4 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
sistemi di controllo industriali (PLC) (EG000024) / modulo logico (EC001417)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / Modulo logico (PLC) ([email protected] [AKE539014])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
20.4 - 28.8 V
tipo di tensione di alimentazione
DC
corrente di commutazione
0.5 A
numero di ingressi analogici
0
numero di uscite analogiche
0
numero di ingressi digitali
12
numero di uscite digitali
8
con uscita relè
no
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
1
con interfaccia ottica
no
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
no
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
capacità di ridondanza
no
con display
no
grado di protezione (IP)
IP20
apparecchio base
no
ampliabile
no
apparecchio per ampliamento
sì
con temporizzatore
no
montaggio su guida portante possibile
sì
montaggio a parete/diretto possibile
sì
montaggio frontale possibile
no
montaggio su rack possibile
no
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
senza
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
107.5 mm
altezza
90 mm
profondità
60 mm
Approvazioni
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EASY620-DC-TE 0004520946 212313 IT_212313.pdf | 210 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
