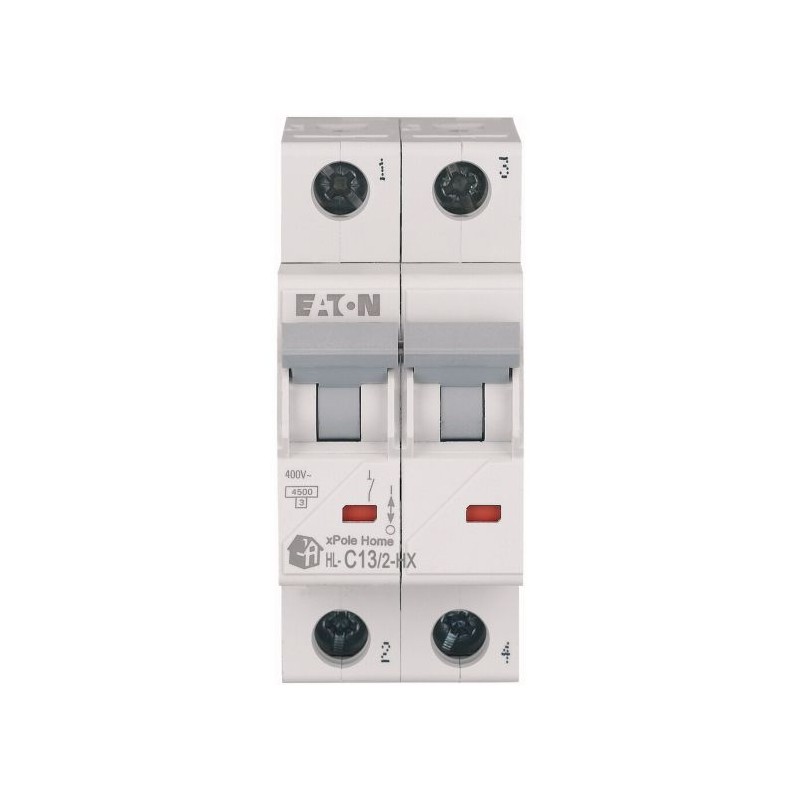

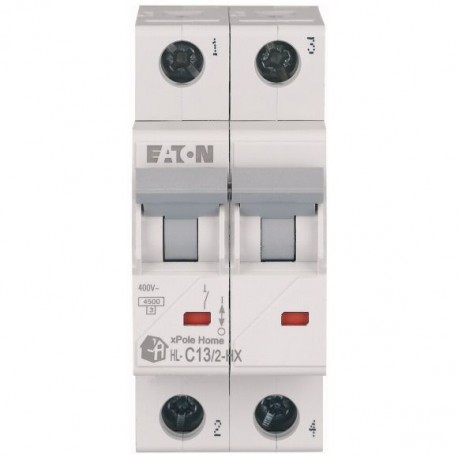

HN-C13/2 194870 Y7-194870 EATON ELECTRIC Interruttore Automatico Residenziale, 2P, curva a C, 13A
HN-C13/2
194870
Y7-194870
EATON-MOELLER
Interruttore Automatico Residenziale, 2P, curva a C, 13A
Eaton Moeller series xPole Home - Interruttore magnetotermico HN/HN-HX. HN, xPole Home, bipolare, caratteristica di intervento: C, corrente nominale In: 13 A, potere d'interruzione nominale IEC/EN 60898-1: 6 kA
Interruttore automatico (MCB), HN, xPole Home, 2 poli, caratteristica di sgancio: C, corrente nominale Ingresso: 13 A, capacità nominale di commutazione secondo IEC/EN 60898-1: 6 kA, Quadri elettrici e alimentatori per applicazioni residenziali e commerciali
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Modulare per abitazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xPole Home - HN/HN-HX MCB
Sigla catalogo
194870
EAN
9010238063549
Lunghezza/profondità del prodotto
85 mm
Altezza prodotto
73 mm
Larghezza prodotto
35.4 mm
Peso prodotto
0.24 kg
Conformità
RoHS conform
Codice modello
HN-C13/2
Specifiche del prodotto
Tipo
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Applicazione
- Quadro elettrico per edifici residenziali e commerciali
- xPole Home - Apparecchiature per applicazioni residenziali
Valore nominale intensità di corrente
13 A
Caratteristiche
dispositivi supplementari possibili
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
Grado di inquinamento
3
Utilizzato con
HN
Interruttore magnetotermicoInterruttore magnetotermico
Interruttore magnetotermicoInterruttore magnetotermico
Grado di protezione
IP20
Dissipazione apparecchiature, dipendente da corrente
5,3 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Caratteristica di intervento
C
Temperatura ambiente di esercizio - max
75 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
44 mm
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Classe di selettività
3
Frequenza nominale - max
60 Hz
Frequenza nominale - min
50 Hz
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Larghezza in base al numero di distanziali modulari
2
Tipo di tensione
CA
Categoria di sovratensione
III
Numero di poli
A due poli
Caratteristica di rilascio
C
Numero di poli (protetti)
2
Numero di poli (totale)
2
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
13 A
Tensione nominale di esercizio (Ue) - max
230 V
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
6 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
6 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
0 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
0 kA
Poteri d'interruzione nominali (IEC/EN 60898-1)
6 kA
Dissipazione statica indipendente dalla corrente
0 W
Adatto per
montaggio a incasso
Black-out
5.2 W
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 44 mm |
| caratteristica di intervento (EF000889) | C |
| numero di poli (totale) (EF008618) | 2 |
| numero di poli protetti (EF005548) | 2 |
| corrente nominale (EF000227) | 13 A |
| tensione nominale (EF000228) | 230 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) | 6 kA |
| tipo di tensione (EF000187) | AC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 6 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) | 0 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 0 kA |
| frequenza (EF000416) | 50 Hz |
| potenza dissipata (EF005387) | 5.2 W |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | Sì |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 3 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 2 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 1 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| HN-C13/2 Y7-194870 194870 EN_243133.pdf | 551 Kbytes |
|
