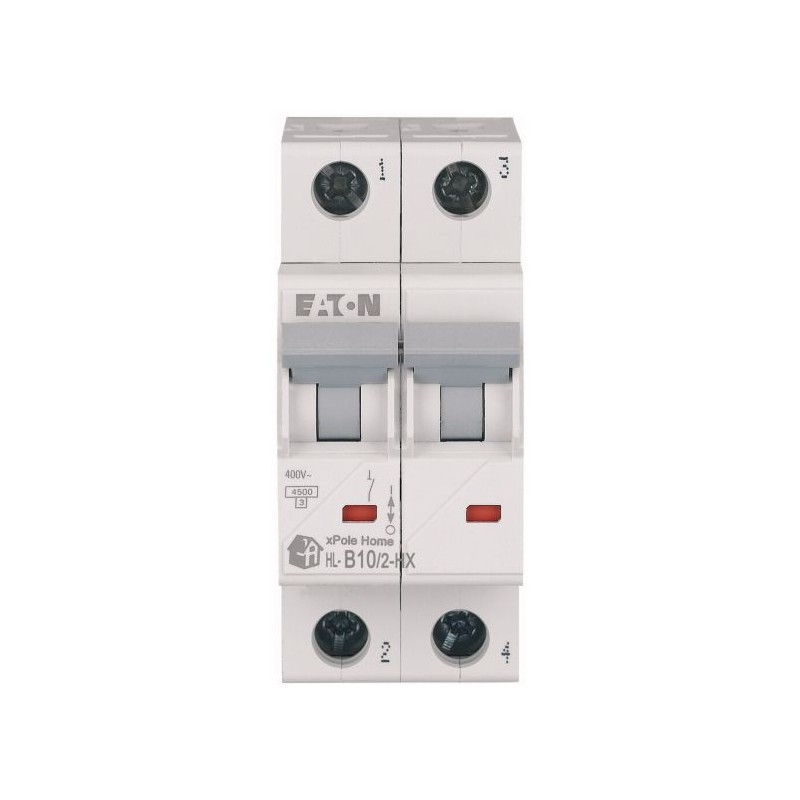

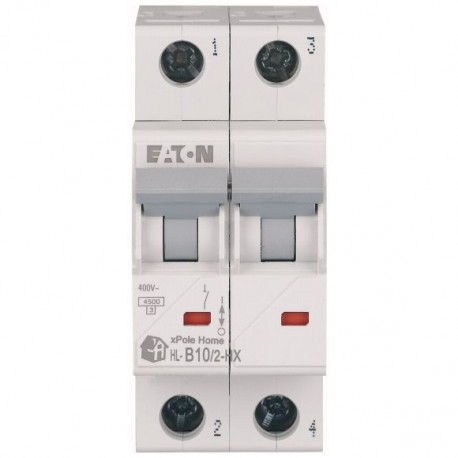

HN-B10/2 194859 EATON ELECTRIC Miniature circuit breaker (MCB), 10 A, 2p, characteristic: B
HN-B10/2
194859
EATON-MOELLER
Miniature circuit breaker (MCB), 10 A, 2p, characteristic: B
Interruttore automatico (MCB), HN, xPole Home, 2 poli, caratteristica di sgancio: B, corrente nominale Ingresso: 10 A, capacità nominale di commutazione secondo IEC/EN 60898-1: 6 kA, Quadri elettrici e alimentatori per applicazioni residenziali e commerciali
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Modulare per abitazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xPole Home - HN/HN-HX MCB
Sigla catalogo
194859
EAN
9010238063433
Lunghezza/profondità del prodotto
85 mm
Altezza prodotto
73 mm
Larghezza prodotto
35.4 mm
Peso prodotto
0.216 kg
Conformità
RoHS conform
Codice modello
HN-B10/2
Specifiche del prodotto
Utilizzato con
Interruttore magnetotermicoInterruttore magnetotermico
HN
HN
Tipo
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Applicazione
- Quadro elettrico per edifici residenziali e commerciali
- xPole Home - Apparecchiature per applicazioni residenziali
Valore nominale intensità di corrente
10 A
Caratteristiche
dispositivi supplementari possibili
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Grado di protezione
IP20
Dissipazione apparecchiature, dipendente da corrente
3,9 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Caratteristica di intervento
B
Temperatura ambiente di esercizio - max
75 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
44 mm
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Classe di selettività
3
Frequenza nominale - max
60 Hz
Frequenza nominale - min
50 Hz
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Larghezza in base al numero di distanziali modulari
2
Tipo di tensione
CA
Categoria di sovratensione
III
Numero di poli
A due poli
Caratteristica di rilascio
B
Numero di poli (protetti)
2
Numero di poli (totale)
2
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
10 A
Tensione nominale di esercizio (Ue) - max
230 V
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
6 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
6 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
0 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
0 kA
Poteri d'interruzione nominali (IEC/EN 60898-1)
6 kA
Dissipazione statica indipendente dalla corrente
0 W
Adatto per
montaggio a incasso
Black-out
3.6 W
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 44 mm |
| caratteristica di intervento (EF000889) | B |
| numero di poli (totale) (EF008618) | 2 |
| numero di poli protetti (EF005548) | 2 |
| corrente nominale (EF000227) | 10 A |
| tensione nominale (EF000228) | 230 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) | 6 kA |
| tipo di tensione (EF000187) | AC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 6 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) | 0 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 0 kA |
| frequenza (EF000416) | 50 Hz |
| potenza dissipata (EF005387) | 3.6 W |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | Sì |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 3 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 2 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 1 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| HN-B10/2 194859 EN_243133.pdf | 551 Kbytes |
|
