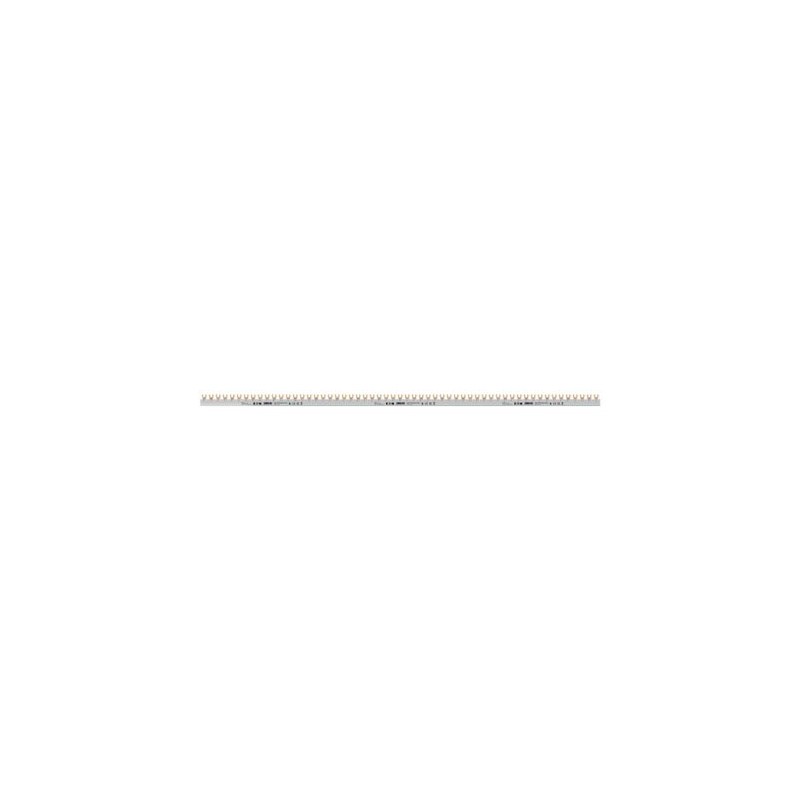

GVK-16/3P+N-4TE EP-501074 Y7-501074 EATON ELECTRIC GVK-16/3P+N-4TE Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

GVK-16/3P+N-4TE EP-501074 Y7-501074 EATON ELECTRIC GVK-16/3P+N-4TE

GVK-16/3P+N-4TE

EP-501074

Y7-501074

EATON-MOELLER

GVK-16/3P+N-4TE

Barra di distribuzione a forcella GVK, trifase+N, L1 - L2 - L3 -N, versione accorciabile, tappi terminali non inclusi, 1 metro, 16 mm²

Collettore per interruttore miniaturizzato, interruttori differenziali, interruttore combinato corrente di scarico/potenza, tagliabile a misura, colore RAL 7035, senza alogeni (DIN EN 60754-1), classe antincendio secondo V2, prova VDE (DIN EN 61439-1:2021-10 DIN EN 61439-6:2013-06) Materiale isolante PC-ABS e materiale di protezione tattile in PP, resistenza alle interferenze 36 kV/mm e sovratensione di categoria III

Maggiori dettagli


Apparecchi elettrici a bassa tensione > barra di fase

Quadri modulari - Vari e accessori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $134.86
Prezzo unitario: $134.86
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Barra di distribuzione a forcella GVK, trifase+N, L1 - L2 - L3 -N, versione accorciabile, tappi terminali non inclusi, 1 metro, 16 mm²
Barra di distribuzione per interruttori automatici miniaturizzati, interruttori automatici di corrente residua, interruttore automatico combinato di corrente residua/di potenza, può essere tagliato su misura, Colore RAL 7035, privo di alogeni (DIN EN 60754-1), classe antincendio conforme a V2, test VDE (DIN EN 61439-1:2021-10 DIN EN 61439-6:2013-06) materiale isolante PC-ABS e materiale di protezione da contatto PP, rigidità dielettrica 36 kV/mm e categoria di sovratensione III

Programma di fornitura

Funzione di base
sbarra di distribuzione
Funzione base accessori
Sbarra di distribuzione per interruttore di protezione della linea
Sbarra di distribuzione per interruttori differenziali
Sbarra di distribuzione per interruttore protettore combinato FI/LS
Corrente nominale [In]
80 A
Resistenza nominale al corto circuito [Icn]
25 kA
Tipo di sistema di sbarre
a 4 fasi
Assortimento
GVK

Dati tecnici

Elettrico
Tipologie conformi a
IEC 664
Conformità alle norme
DIN EN IEC 61439-1:2021-10
DIN EN IEC 61439-6:2013-06
IEC 664
IEC 60895-2-12
VDE 0110
DIN EN 60754-1
Corrente nominale [Ie]
80 A
Tensione nominale di tenuta ad impulso [Uimp]
4 kV
Resistenza nominale al corto circuito [Icn]
25 kA
Meccanico
Idoneità ai climi
IEC 68-2
Grado di inquinamento
2

Dati tecnici secondo ETIM 8.0

apparecchi elettrici a bassa tensione (EG000017) / Barra di fase (EC000215)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Phase busbar ([email protected] [ACN992011])
numero di fasi
3
numero di poli
4
adatto per numero di apparecchi
14
misura di divisione
17.8 mm
sezione
16 mm²
Lunghezza
1016 mm
Numero moduli DIN
56
corrente nominale permanente Iu
80 A
esecuzione del collegamento elettrico
forca
isolato
sì
tensione impulsiva nominale
4 kV
corrente di corto circuito nominale condizionale Iq
25 kA
max. tensione d’esercizio nominale Ue
415 V
resistenza a corrente di breve durata Icw
0 kA
adatto per apparecchi con conduttore N
sì
adatto per apparecchi con interruttore ausiliario
no
colore
grigio

ETIM for EP-501074 Apparecchi elettrici a bassa tensione (EC000215)
Caratteristica Valore
numero di fasi (EF000351) 3
numero di poli (EF001391) 4
adatto per numero di apparecchi (EF007241) 14
misura di divisione (EF007504) 17.8 mm
sezione trasversale (EF000649) 16 mm²
lunghezza (EF001438) 1016 mm
può essere tagliato a misura (EF015250) Sì
numero di unità modulari (EF002950) 56
corrente permanente nominale Iu (EF001389) 80 A
tipo di collegamento elettrico (EF003961) forca
isolato (EF000019) Sì
tensione impulsiva nominale (EF002993) 4 kV
corrente di corto circuito nominale condizionale Iq (EF001444) 25 kA
max. tensione d'esercizio nominale Ue (EF007357) 415 V
resistenza a corrente di breve durata Icw (EF007050) 0 kA
adatto per apparecchi con conduttore N (EF007218) Sì
adatto per apparecchi con interruttore ausiliario (EF007217) No
colore (EF000007) grigio
