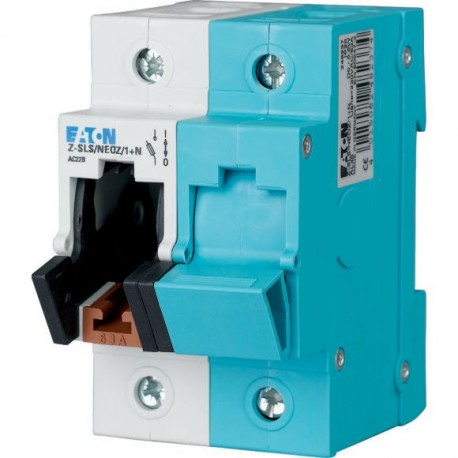

Z-SLS/NEOZ/1+N 248237 EATON ELECTRIC 1011809 HAL-BS SVH 400 N B 3P+N
Z-SLS/NEOZ/1+N
248237
EATON-MOELLER
1011809 HAL-BS_SVH_400_N_B_3P+N
Sezionatore con fusibile, 63A, 1Np
Fusibile sezionatore, 63A, 1Np
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore sistema D0
Quadri modulari - Vari e accessori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Fusibile sezionatore, 63A, 1Np
Tensione nominale di impiego 230/400 VAC, a 1 polo 110 VDC, a 2 poli 220 VDC, adatta per fusibili con classe d'impiego gG (gL) , aM, codifica corrente mediante set di fusibili, piombabile, alimentazione possibile su entrambi i lati
Programma di fornitura
Assortimento
materiale per fusibili
Funzione di base
Fusibili sezionatori Z-SL…/NEOZ/…
Adatto per fusibili con categoria di impiego gG (gL), aM
Codifica corrente mediante set di fusibili
Piombabile
Alimentazione possibile su entrambi i lati
Codifica corrente mediante set di fusibili
Piombabile
Alimentazione possibile su entrambi i lati
Standard, vuoto
Tensione nominale d'impiego
400 V AC
Poli
1 + N
Corrente nominale d'impiego [Ie]
63 A
Cartuccia fusibile
D02, D01 Grandezza
Dati tecnici
Elettrico
Numero di poli
1P+N
Tensione nominale di impiego [Ue]AC: 1P, 2P, 3P [Ue]
400 V AC
Tensione nominale di impiego [Ue]DC: 1P, 2P
1P fino a 110V / 2P fino a 220V V DC
Corrente nominale d'impiego [Ie]
63 A
Corrente nominale ininterrotta [Iu]
63 A
Potere nominale di chiusura sotto corto circuito [Icm]
50 kAeff
Categoria di commutazione
AC 22 B, DC 21 B
Categoria di sovratensione
IV
Tensione nominale di tenuta ad impulso [Uimp]
6 kV
Perdite per effetto joule per contatto con Ie
0.5, (N = 1) W
DissipazioneDissipazione per contatto con cartuccia fusibile a Ie
6,6 W
Modulo relè elettrico
Categoria di sovratensione/grado di inquinamento
III/3
Contatti ausiliariTensione nominale di tenuta ad impulso [Uimp]
6 kV
Meccanico
Misura di montaggio calotta
45 mm
Misura zoccolo custodia
86 mm
Peso
1P 113
1P+N 225
2P 224
3P 450
3P+N 472 g
1P+N 225
2P 224
3P 450
3P+N 472 g
Grado di protezioneincorporato
IP20
Morsetti
Morsetti sollevabili
Sezioni di collegamentoRigido
1,5 - 35 mm2
Campo di temperatura
-25 … +60 °C
Classe di infiammabilità secondo UL94
V0, verifica filamento 960 °C
Coppia di serraggio viti di collegamento
max. 4 Nm
Categoria di sovratensione/grado di inquinamento
III/3
Resistenza alla corrente di fuga
CTI 600
Modulo relè meccanico
Morsetti
Morsetti sollevabili
Verifiche di progetto secondo IEC/EN 61439
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
63 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
1 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
0
Dati tecnici secondo ETIM 9.0
Circuit breakers and fuses (EG000020) / Interruttore sistema D0 (EC000277)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Sistemi Fusibili / NEOZED-sezionatore di sicurezza (ecl@ss13-27-14-21-10 [AKE282018])
Numero di poli
2
Dimensione
D02
Tensione nominale
V
Corrente nominale
63 A
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| Z-SLS/NEOZ/1+N 248237 IT_248237.pdf | 108 Kbytes |
|
