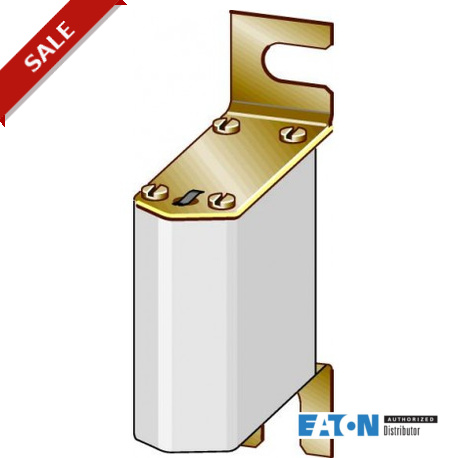

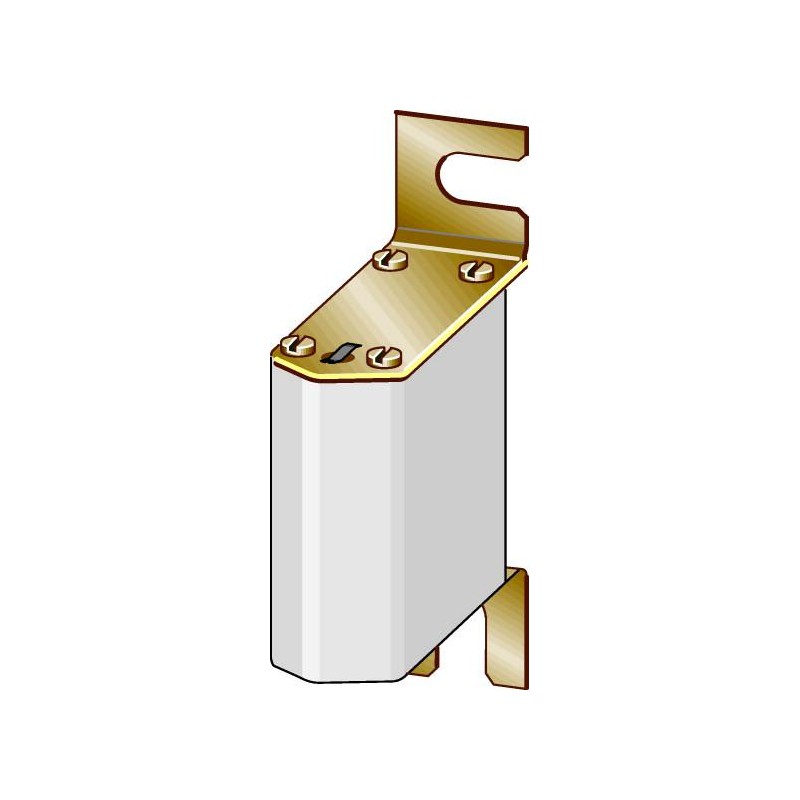

20.282.20-32 138285 EATON MOELLER Fusibile, extra rapido, 80mm, 32A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

20.282.20-32 138285 EATON MOELLER Fusibile, extra rapido, 80mm, 32A

20.282.20-32

138285

EATON - MOELLER

Disponibile

Invio oggi

Fusibile, extra rapido, 80mm, 32A

Maggiori dettagli


Dispositivi Avviamento Avviatore Motore

Avviatori - EATON - MOELLER

EMS Avviatori motore - EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

QuantitàPrezzo
1+21,52 €
10+19,07 €
19+18,64 €
28+18,42 €
37+18,28 €
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).


Prodotti collegatti

Dettagli



Programma di fornitura
Assortimento
  Accessori
accessori
  Fusibili
Corrente nominale
 A32
Dissipazione massima
PvW9
Dimensioni
 mm80
utilizzo con
  DS7-34…SX009N0-…
DS7-34…SX012N0-…
utilizzabile per
  Softstarter
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
  I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
  I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
  I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
  I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento

10.9.2 Rigidità dielettrica a frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Construction size
  -
Nominal rated current
 A32
Nominal rated voltage
 V690
Utilization category
  aR (accompanied semiconductor protection)
Type of fuse status indicator
  Top fuse status indicator
Approvazioni
Product Standards  UL 248-13 CE marking
UL File No.  E180276
UL Category Control No.  JFHR2
CSA File No.  UL report applies to both US and Canada
CSA Class No.  JFHR8
North America Certification  UL recognized, certified by UL for use in Canada
Specially designed for North America  No
Max. Voltage Rating  660V

Datasheet - PDF

Title:Language:Size:Type:
pdf-Z-20-282-Z-20-32 Fusibile, extra rapido, 80mm, 32A - EATON - 20.282.20-32 - 138285Italian121 Kbytespdf-Z-20-282-Z-20-32 Fusibile, extra rapido, 80mm, 32A - EATON - 20.282.20-32 - 138285
