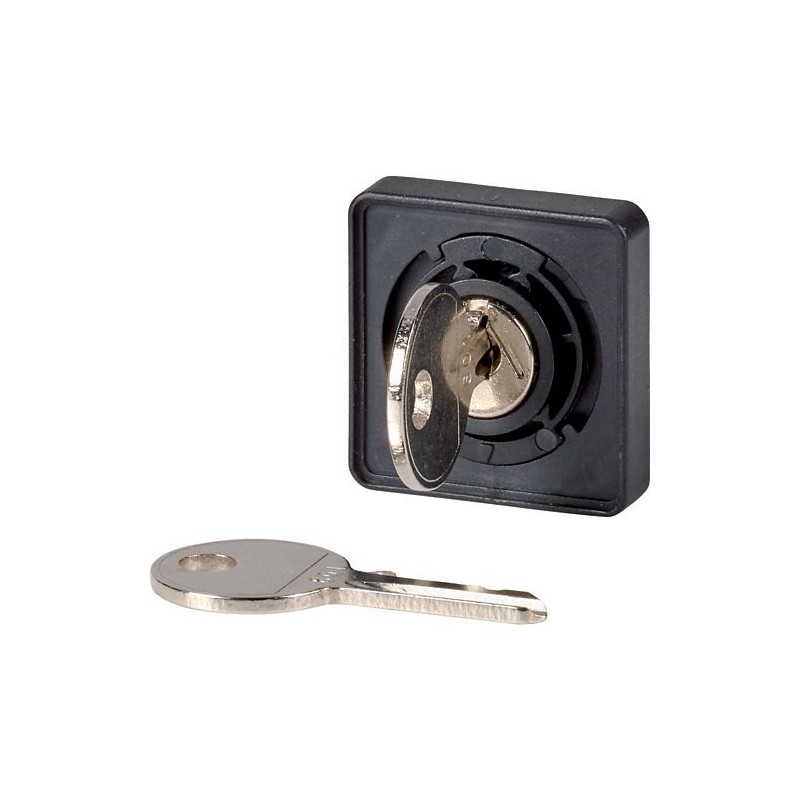

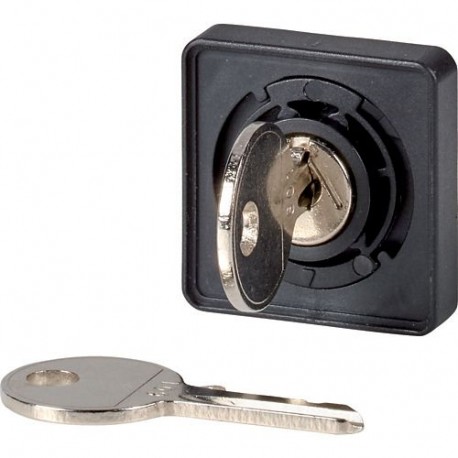

+IVS/S-J 231978 Y7-231978 EATON ELECTRIC Elemento frontale, per interruttore TM-, IVS-, comando a chiave, ro.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+IVS/S-J 231978 Y7-231978 EATON ELECTRIC Elemento frontale, per interruttore TM-, IVS-, comando a chiave, ro..

+IVS/S-J

231978

Y7-231978

EATON-MOELLER

Elemento frontale, per interruttore TM-, IVS-, comando a chiave, ronis Nr.J. Vendibile solo assemblato.

Elemento frontale. Per interruttori TM. IVS. Meccanismo di bloccaggio con

Elemento frontale, per interruttore TM-, IVS-, comando a chiave, ronis Nr.J

Elemento frontale per interruttore TM, Funzione di base: Disposizioni di bloccaggio, Funzione: Meccanismo di blocco con chiave, Blocco RONI a 60 gradi, Ordinando con l'unità base, Da utilizzare con: Montaggio del quadro di distribuzione di servizio (IVS), Informazioni sull'attrezzatura fornite: con due chiavi, Grado di protezione: IP55

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series accessorio IVS - Elemento anteriore per interruttore TM
Sigla catalogo
231978
EAN
4015082319786
Lunghezza/profondità del prodotto
20 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.1 kg
Conformità
CE
Codice modello
+IVS/S-J

Modelli e Caratteristiche

Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Dotato di:
anello frontale
Funzioni
Meccanismo di blocco con comando a chiave
Impianto di blocco
Serratura RONIS (60°)

Informazioni generali

Accessori
2 chiavi incluse con l'apparecchiatura in dotazione.
Grado di protezione
NEMA 12
Grado di protezione (lato anteriore)
IP65
Diametro di apertura
0 mm
Tipo
Configurazioni blocco

Condizioni ambientali e climatiche

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
50 °C

Attuatore

Colore attuatore
Argento
Tipo attuatore
Chiave
Numero di posizioni dell’interruttore
0

Verifica di progetto

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 231978 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 0
tipo di elemento di azionamento (EF006976) chiave
adatto per illuminazione (EF001142) No
colore dell'elemento di azionamento (EF007167) argento
colore della calotta del segnalatore luminoso (EF007165) altro
tipo di lente (EF006253) quadratico
diametro del foro (EF000079) 0 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) No
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+IVS/S-J Y7-231978 231978 IT_231978.pdf 112 Kbytes +IVS/S-J Y7-231978 231978 IT_231978.pdf
