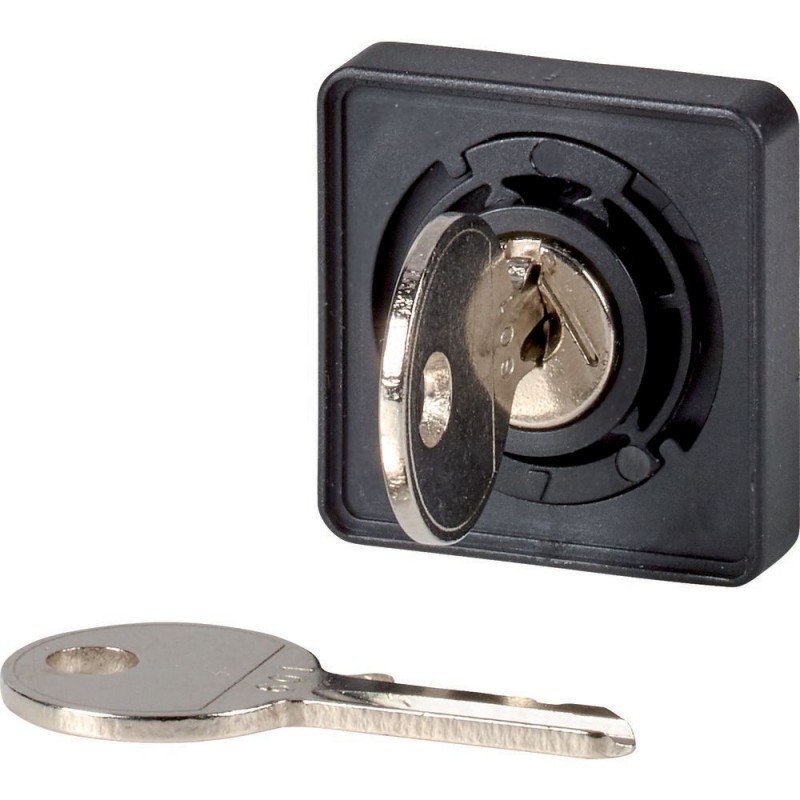

+EZ/S-M 045467 Y7-45467 EATON ELECTRIC Elemento frontale, per interruttore TM-, EZ-, comando a chiave, ronis.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+EZ/S-M 045467 Y7-45467 EATON ELECTRIC Elemento frontale, per interruttore TM-, EZ-, comando a chiave, ronis..

+EZ/S-M

045467

Y7-45467

EATON-MOELLER

Elemento frontale, per interruttore TM-, EZ-, comando a chiave, ronis Nr.M. Vendibile solo assemblato.

Elemento frontale. Per interruttori TM. EZ. Meccanismo di bloccaggio con

Elemento frontale, per interruttore TM-, EZ-, comando a chiave, ronis Nr.M

Elemento frontale per interruttore TM, Funzione base: Dispositivi di bloccaggio, Funzione: Meccanismo di blocco con chiave, RONIS-lock a 60 gradi, In caso di ordinazione con unità base, Da utilizzare con: Montaggio centrale (EZ), Informazioni sulla dotazione in dotazione: con due chiavi, Grado di protezione: IP55

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Vai al prodotto alternativo: EZ/S-J-TM 046999

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Elemento frontale, per interruttore TM-, EZ-, comando a chiave, ronis Nr.M
Elemento frontale per interruttore TM, Funzione di base: Dispositivi di bloccaggio, Funzione: comando a chiave, Serratura RONIS 60°, Per l'ordinazione con apparecchio base, utilizzabile per: Da incasso a fissaggio centrale (EZ), Informazioni sull'entità della fornitura: con 2 chiavi, Grado di protezione: IP55

Programma di fornitura

Funzione di base
Dispositivi di bloccaggio
Funzione
comando a chiave
Serratura RONIS 60°
Per l'ordinazione con apparecchio base
utilizzabile per
Da incasso a fissaggio centrale (EZ)
Informazioni sull'entità della fornitura
con 2 chiavi
Grado di protezione
IP55
Note
La serratura RONIS per 60° è impiegabile anche per altri angoli di manovra, quando l'estraibilità della chiave è compatibile con l'Interruttore.
Esempio: +EZ/S-D è utilizzabile con un interruttore a gradini con 6 gradini e angolo di manovra di 30°, quando la chiave deve essere estraibile soltanto nelle posizioni 270° e 90°.

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Switch da quadro (EC000222)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Elemento frontale per selettore (ecl@ss13-27-37-12-13 [AKF031019])
Numero di posizioni di commutazione
0
Tipologia di azionamento
Chiave
Illuminabile
No
Colore dell’elemento di azionamento
Argento
Colore della calotta del segnalatore luminoso
Altro
Forma della lente
Quadrato
Diametro del foro
0 mm
Larghezza dell’apertura
0 mm
Altezza dell’apertura
0 mm
Funzione di commutazione con bloccaggio a scatto
No
Tattile
No
Con anello frontale
Si
Materiale dell’anello frontale
Plastica
Colore dell'anello frontale
Nero
Grado di protezione (IP), lato frontale
IP65
Tipo di protezione (NEMA)
12

ETIM for 045467 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 0
tipo di elemento di azionamento (EF006976) chiave
adatto per illuminazione (EF001142) No
colore dell'elemento di azionamento (EF007167) argento
colore della calotta del segnalatore luminoso (EF007165) altro
tipo di lente (EF006253) quadratico
diametro del foro (EF000079) 0 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) No
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+EZ/S-M Y7-45467 045467 IT_045467.pdf 111 Kbytes +EZ/S-M Y7-45467 045467 IT_045467.pdf
