> EATON - MOELLER>Sezionatori e interruttori a camme>+EZ/S-D 045461 Y7-45461 ELECTRIC Elemento frontale, per interruttore TM-, EZ-, comando a chiave, ronis..
Prodotto precedente Prodotto successivo

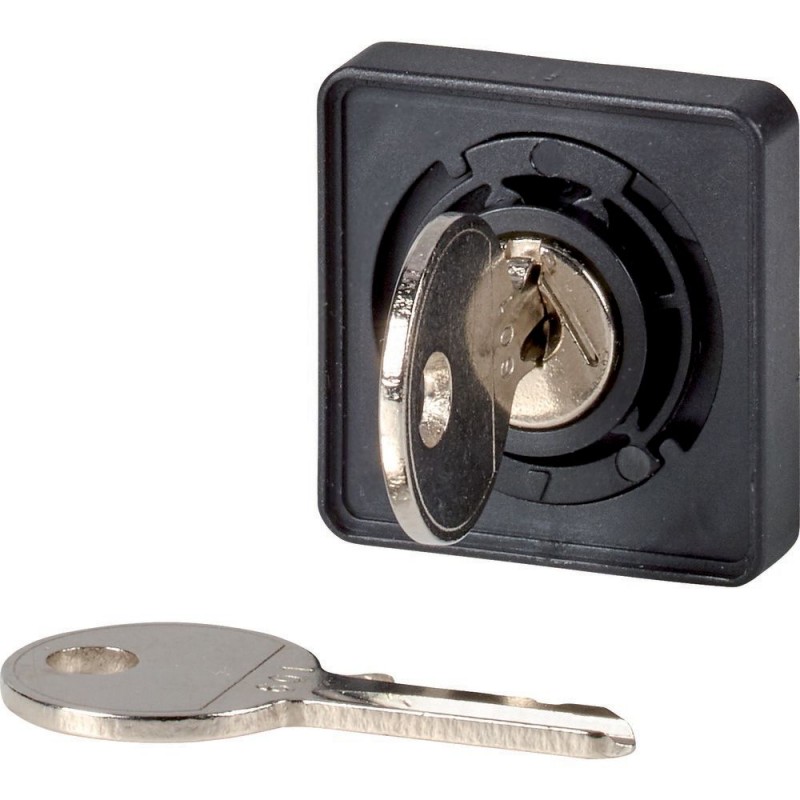

+EZ/S-D 045461 Y7-45461 EATON ELECTRIC Elemento frontale, per interruttore TM-, EZ-, comando a chiave, ronis.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+EZ/S-D 045461 Y7-45461 EATON ELECTRIC Elemento frontale, per interruttore TM-, EZ-, comando a chiave, ronis..

+EZ/S-D

045461

Y7-45461

EATON-MOELLER

Elemento frontale, per interruttore TM-, EZ-, comando a chiave, ronis Nr.D. Vendibile solo assemblato.

Elemento frontale. Per interruttori TM. EZ. Meccanismo di bloccaggio con

Elemento frontale, per interruttore TM-, EZ-, comando a chiave, ronis Nr.D

Elemento frontale per interruttore TM, Funzione base: Dispositivi di bloccaggio, Funzione: Meccanismo di blocco con chiave, RONIS-lock a 60 gradi, In caso di ordinazione con unità base, Da utilizzare con: Montaggio centrale (EZ), Informazioni sulla dotazione in dotazione: con due chiavi, Grado di protezione: IP55

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Vai al prodotto alternativo: EZ/S-C-TM 046993

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series accessorio EZ - Elemento anteriore per interruttore TM
Sigla catalogo
045461
EAN
4015080454618
Lunghezza/profondità del prodotto
20 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.3 kg
Conformità
CE
Codice modello
+EZ/S-D

Specifiche del prodotto

Utilizzato con
Commutatori a camme TM mini
Tipo
Configurazioni blocco
Accessori
2 chiavi incluse con l'apparecchiatura in dotazione.
Colore attuatore
Argento
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
anello frontale
Tipo attuatore
Chiave
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Diametro di apertura
0 mm
Altezza di apertura
0 mm
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Larghezza apertura
0 mm
Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Grado di protezione
NEMA 12
Grado di protezione (lato anteriore)
IP65
Impianto di blocco
Serratura RONIS (60°)
Funzioni
Meccanismo di blocco con comando a chiave
Colore indicatore
Altro
Tipo di lente
squadra
Numero di posizioni dell’interruttore
0

ETIM for 045461 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 0
tipo di elemento di azionamento (EF006976) chiave
adatto per illuminazione (EF001142) No
colore dell'elemento di azionamento (EF007167) argento
colore della calotta del segnalatore luminoso (EF007165) altro
tipo di lente (EF006253) quadratico
diametro del foro (EF000079) 0 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) No
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+EZ/S-D Y7-45461 045461 EN_172845.pdf 708 Kbytes +EZ/S-D Y7-45461 045461 EN_172845.pdf
