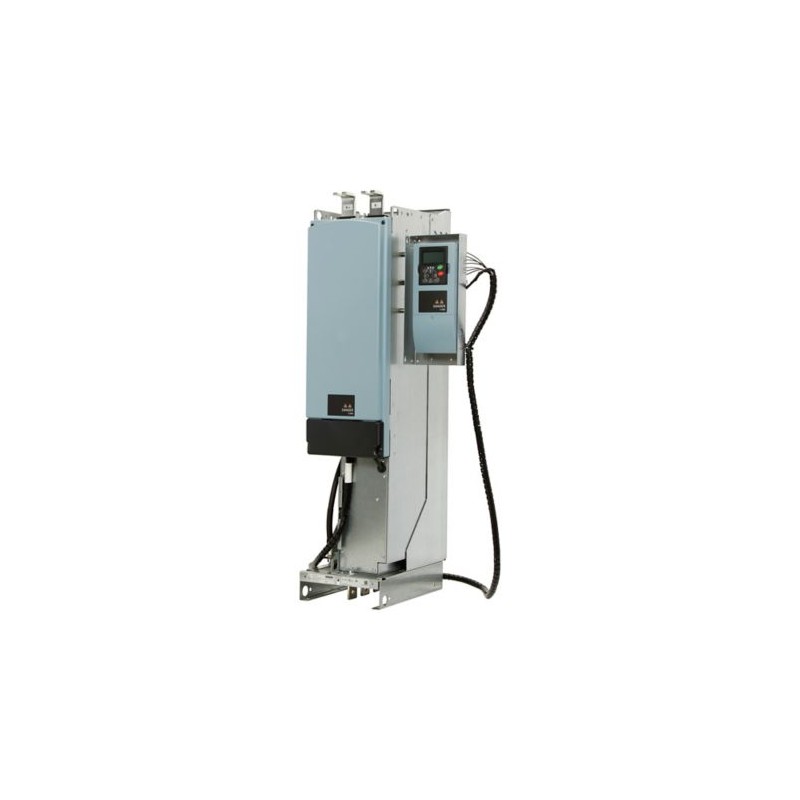

SPXH12A0-4A2N1 125486 Y7-125486 EATON ELECTRIC Convertitore di frequenza SVX tri-/trifase 900 kW 480 V grado.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

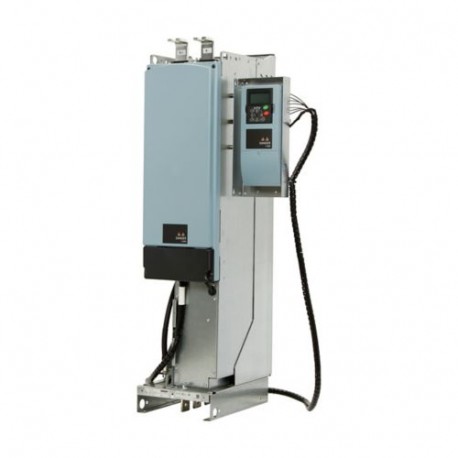

SPXH12A0-4A2N1 125486 Y7-125486 EATON ELECTRIC Convertitore di frequenza SVX tri-/trifase 900 kW 480 V grado..

SPXH12A0-4A2N1

125486

Y7-125486

EATON-MOELLER

Convertitore di frequenza SVX tri-/trifase 900 kW 480 V; grado di protezione IP00; filtro EMC integrato

Convertitore di frequenza ad alte prestazioni 1770 A 1000 kW IP00 400 V

Eaton SPX Variable frequency drive, 400 V AC, 3-phase, 900 kW, IP00, OLED display, FR14

Convertitore di frequenza, Riferimento del gruppo di parti (ad es. DIL): SPX, Tensione nominale di esercizio: EU = 400 V AC, 3phase, 480 V AC, 3phase, 500 V AC, 3phase, Tensione di uscita con Ve: U2 = 400 V AC, 3phase, 480 V AC, 3phase, 500 V AC, 3phase, Tensione di rete (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Corrente nominale di funzionamento Al 150% di sovraccarico: Cioè = 1600 A, Corrente nominale di esercizio Al 110% di sovraccarico: Cioè = 1770 A, Nota: Ciclo di sovraccarico di 60 s ogni 600 s, Potenza nominale del motore assegnata Nota: Per motori a corrente alternata ventilati internamente ed esternamente con 50 Hz / 60 Hz, ciclo di sovraccarico di 60 s ogni 600 s, a 400 V, 50 Hz, Potenza nominale del motore 150 % Sovraccarico: P = 900 kW, 110 % Sovraccarico: P = 1000 kW, Potenza nominale del motore Nota: a 440 - 480 V, 60 Hz, Potenza nominale del motore 150 % Sovraccarico: P = 1200 HP, 110 % Sovraccarico: P = 1600 HP, Grado di protezione: IP00, Collegamento bus di campo (opzionale): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Dotato di: Display OLED, Dimensione telaio: FR14, Norme: Requisiti generali Specifica: IEC/EN 61800-2, Requisiti EMC: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5-1

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Convertitore di frequenza inferiore a 1 Kv

Convertitori di frequenza Eaton

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $175,981.09
Prezzo unitario: $175,981.09
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Convertitore di frequenza Eaton SPX
Sigla catalogo
125486
EAN
4015081230921
Lunghezza/profondità del prodotto
105.5 mm
Altezza prodotto
56.6 mm
Larghezza prodotto
141.6 mm
Peso prodotto
872 kg
Certificazione/i
CUL
CSA-C22.2 No. 14
IEC/EN61800-3
UL
DNV
UL 508C
IEC/EN 61800-3
Specification for general requirements: IEC/EN 61800-2
CE
CSA Class No.: 3211-06
UL File No.: E134360
UL report applies to both US and Canada
Certified by UL for use in Canada
IEC/EN61800-5
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
RoHS, ISO 9001
Safety: EN 61800-5-1: 2003
RCM
Codice modello
SPXH12A0-4A2N1

Informazioni generali

Grado di protezione
IP00
NEMA Altro
Compatibilità elettromagnetica
1° e 2° ambiente (in conformità a EN 61800-3)
Dotato di:
Inverter IGBT
Circuito intermedio a tensione continua
Collegamento PC
Display OLED
Unità di controllo
Grandezza
FR14
Funzioni
funzionamento a 4 quadranti possibile
Posizione di montaggio
verticale
Categoria prodotto
Convertitori di frequenza
Protezione
Protezione dai contatti con le dita e il dorso della mano, Protezione da contatto diretto (BGV A3, VBG4)
Classe di disturbo radio
C2, C3: a seconda della lunghezza del cavo del motore, carico collegato, e condizioni ambientali. Potrebbero essere necessari filtri di soppressione delle interferenze radio esterne (opzionali).
Adatto per
Circuiti di derivazione, (UL/CSA)

Condizioni ambientali e climatiche

Altitudine
Oltre 1000 m con riduzione del rendimento dell'1% ogni 100 m
Max. 1000 m
Max. 3000 m
Temperatura ambiente di esercizio - min
-10 °C
Temperatura ambiente di esercizio - max
40 °C
Temperatura di esercizio ambiente a sovraccarico di 150% - min
-10 °C
Temperatura di esercizio ambiente a sovraccarico di 150% - max
40 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Idoneità climatica
< 95 % relative humidity, no condensation, no corrosion, no dripping water

Circuito principale

Tensione di rete - max
380 V
Tensione di rete - max
500 V
Modalità operativa
Controllo vettoriale senza sensori (SLV)
Controllo U/f
Opzionale: regolazione vettoriale con ritorno (CLV)
Frequenza di uscita - min
0 Hz
Frequenza di ingresso - max
320 Hz
Tensione di uscita (U2)
400 V AC, trifase
480 V AC, trifase
500 V AC, trifase
Tensione di alimentazione di controllo nominale
10 V DC (Us, max. 10 mA)
Frequenza nominale - min
45 Hz
Frequenza nominale - max
66 Hz
Corrente nominale di esercizio (le) a sovraccarico del 110%
1770 A
Corrente nominale di esercizio (le) a sovraccarico del 150%
1600 A
Potenza di esercizio nominale a 380/400 V, 50 Hz, trifase
900 kW
Potenza di esercizio nominale a 380/400 V, 50 Hz, trifase, sovraccarico del 110%
1000 kW
Tensione nominale di esercizio
500 V AC, trifase
480 V AC, trifase
400 V AC, trifase
Risoluzione
0,01 Hz (Discriminazione in frequenza, valore di setpoint)
Frequenza di alimentazione
50/60 Hz
Frequenza di avviamento
3.6 kHz, 1 - 6 kHz adjustable, fPWM, Power section, Main circuit
Tipo di configurazione sistema
Sistemi di alimentazione AC con punto centrale con messa a terra
Tensione nominale - max
480 VAC

Potenza nominale d'impiego (Motore)

Potenza motore assegnata a 460/480 V, 60 Hz, trifase
1200 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase, sovraccarico del 110%
1600 HP

Circuito di comando

Numero di ingressi (analogici)
2
Numero di ingressi (digitali)
6
Numero di uscite (analogiche)
1
Numero di uscite (digitali)
1
Numero di uscite relè
2 (tipo parametrizzabile, NA, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))
Tensione nominale di controllo (Uc)
24 V DC (esterni, max. 250 mA)

Comunicazione

Interfaccia di comunicazione
CANopen®, opzionale
Modbus-TCP, opzionale
PROFIBUS-DP
LonWorks, opzionale
BACnet/IP, opzionale
DeviceNet, opzionale
BACnet MS/TP, opzionale
EtherCAT, opzionale
Ethernet IP, opzionale
Modbus RTU, opzionale
PROFINET, opzionale
Collegamento con SmartWire-DT
No
Protocollo
CAN
DeviceNet
PROFIBUS
TCP/IP
Data-Highway
LON
altri sistemi bus

Verifica di progetto

Dissipazione apparecchiature, dipendente da corrente Pvid
22500 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
1600 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Dettagli dissipazione del calore
Funzionamento (con sovraccarico del 150%)
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 125486 Apparecchi elettrici a bassa tensione (EC001857)
Caratteristica Valore
tensione di rete (EF006780) 380 V
frequenza di rete (EF006783) 50/60 Hz
numero di fasi d'entrata (EF007117) 3
numero di fasi d'uscita (EF006998) 3
max. frequenza d'uscita (EF007350) 320 Hz
tensione d'uscita massima (EF009560) 500 V
corrente di uscita nominale I2N (EF009561) 1770 A
max. potenza erogata con carico quadrato a tensione d'uscita nominale (EF007366) 1000 kW
max. potenza erogata con carico lineare a tensione d'uscita nominale (EF007364) 900 kW
tolleranza di frequenza di rete simmetrica relativa (EF007454) 10 %
tolleranza di tensione di rete simmetrica relativa (EF007453) 10 %
numero di uscite analogiche (EF001995) 1
numero di ingressi analogici (EF001994) 2
numero di uscite digitali (EF001993) 1
numero di ingressi digitali (EF001992) 6
con elemento di comando (EF001538) Sì
impiego ammesso in ambito industriale (EF007294) Sì
impiego ammesso in ambito residenziale e commerciale (EF007295) Sì
supporta il protocollo per TCP/IP (EF003050) Sì
supporta il protocollo per PROFIBUS (EF003052) Sì
supporta il protocollo per CAN (EF003053) Sì
supporta il protocollo per INTERBUS (EF003054) No
supporta il protocollo per ASI (EF003051) No
supporta il protocollo per EIB (EF003055) No
supporta il protocollo pour Modbus (EF003057) No
supporta il protocollo per Data-Highway (EF003058) Sì
supporta il protocollo per DeviceNet (EF003059) Sì
supporta il protocollo per SUCONET (EF003060) No
supporta il protocollo per LON (EF003017) Sì
supporta il protocollo per PROFINET IO (EF007525) No
supporta il protocollo per PROFINET CBA (EF007524) No
supporta il protocollo per SERCOS (EF006657) No
supporta il protocollo per Foundation Fieldbus (EF007522) No
supporta il protocollo per EtherNet/IP (EF007521) No
supporta il protocollo per AS-Interface Safety at Work (EF007519) No
supporta il protocollo per DeviceNet Safety (EF007520) No
supporta il protocollo per INTERBUS-Safety (EF006662) No
supporta il protocollo per PROFIsafe (EF007526) No
supporta il protocollo per SafetyBUS p (EF007527) No
supporta il protocollo per BACnet (EF011944) No
supporta il protocollo per altri sistemi bus (EF003062) Sì
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 1
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW altre (EF003027) 1
con interfaccia ottica (EF003028) No
con collegamento PC (EF006107) Sì
chopper di frenatura integrato (EF007293) No
funzionamento a 4 quadranti possibile (EF006803) Sì
tipo di convertitore (EF006978) inverter a tensione impressa
grado di protezione (IP) (EF005474) IP00
indice di protezione (NEMA) (EF011959) altro
altezza (EF000040) 56.6 mm
larghezza (EF000008) 141.6 mm
profondità (EF000049) 105.5 mm
